| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-10/12.47 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| نوع ترانسفورماتور: | ترانسفورماتور توزیع فوقانی | ظرفیت: | 10KVA یا سفارشی |
|---|---|---|---|
| روش خنک کننده: | <i>ONAN;</i> <b>روی یک؛</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | افزایش دما: | 65 درجه |
| ولتاژ اولیه: | 12470 ولت | ولتاژ ثانویه: | 240/120 |
| مواد اصلی: | فولاد سیلیکونی | استاندارد(های) کارایی: | مطابق با استانداردهای DOE 2016، مطابق با استانداردهای CSA مطابق با استانداردهای ANSI/IEEE |
| برجسته: | ترانسفورماتور توزیع 10KVA,ترانسفورماتور توزیع 12470V 240V نصب شده,ترانسفورماتور توزیع تک فاز 10Kva,12470V 240V Mounted Distribution Transformer,10Kva Single Phase Distribution Transformer |
||

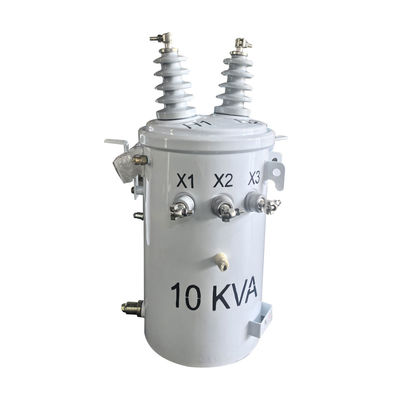

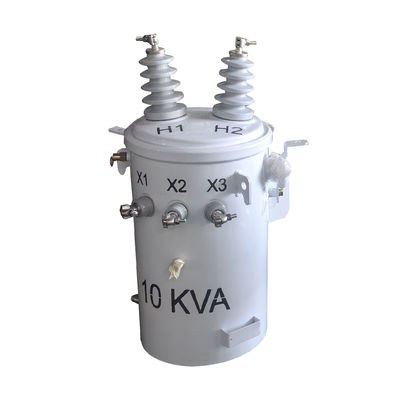

ترانسفورماتور توزیع 1240 ولت تا 240 ولت 10 کیلو واتای تک فاز نصب شده در قطب DOE 2016 CSA ANSI/IEEE
این ترانسفورماتور یک ساختار سیلندر است. هر یک از آن ها با دستگاه های زمین گیری، قلاب ها، لوله های پشتیبانی و یک یا دو بش ولتاژ بالا در پوشش ثابت می شود.بش ولتاژ پایین در دیوار مخزن و چشم بندتغييرگر كننده را بايد بر اساس دستورات بعد از خاموش كردن برق تنظیم كرد.
محدوده محصول
دستگاه های تک فاز تا 167 kVA
دستگاه های سه فاز تا ۳۱۵ کیلو وات
ولتاژ اولیه تا 36kV
ولتاژ ثانویه تا 480 ولت
نوع خنک کننده: ONAN
مایعات موجود: روغن معدنی و مایعات استر
داده های اصلی
| نوع ترانسفورماتور | ترانسفورماتور توزیع هوایی، نوع معمولی |
| فاز | فاز تک |
| ظرفیت | 10 کیلو وات |
| ولتاژ اولیه | 12470 |
| کلاس ولتاژ اولیه | کلاس 25 کیلووتی |
| ولتاژ ثانویه | 120/240 ولت (L-N-L) |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| استانداردهای کارایی | با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۴۸ دبیا |
| مواد مخزن | 304 فولاد ضد زنگ |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| کارایی | 98.30 درصد |
| بدون از دست دادن بار (در وات) | +/- 47W |
| از دست دادن بار کامل (به وات) | +/- 156W |
| از دست دادن کل بار (به وات) | +/- 203W |
نقاشی
مشخصات
| 10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
