| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | د-25/13.8 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| نوع ترانسفورماتور: | ترانسفورماتور توزیع سربار، نوع معمولی | ظرفیت: | 25KVA یا سفارشی |
|---|---|---|---|
| فاز: | تک فاز | افزایش دما: | 65 درجه سانتی گراد |
| ولتاژ اولیه: | 13800 ولت | ولتاژ ثانویه: | 240/480 ولت |
| فرکانس: | 60 هرتز | مواد پیچ و خم: | مس |
| برجسته: | 13ترانسفورماتورهای توزیع پر از روغن 8KV,ترانسفورماتورهای توزیع شده با قطب پر از روغن,ترانسفورماتورهای توزیع 25kva,oil filled pole mounted distribution transformers,25kva pole mounted distribution transformers |
||

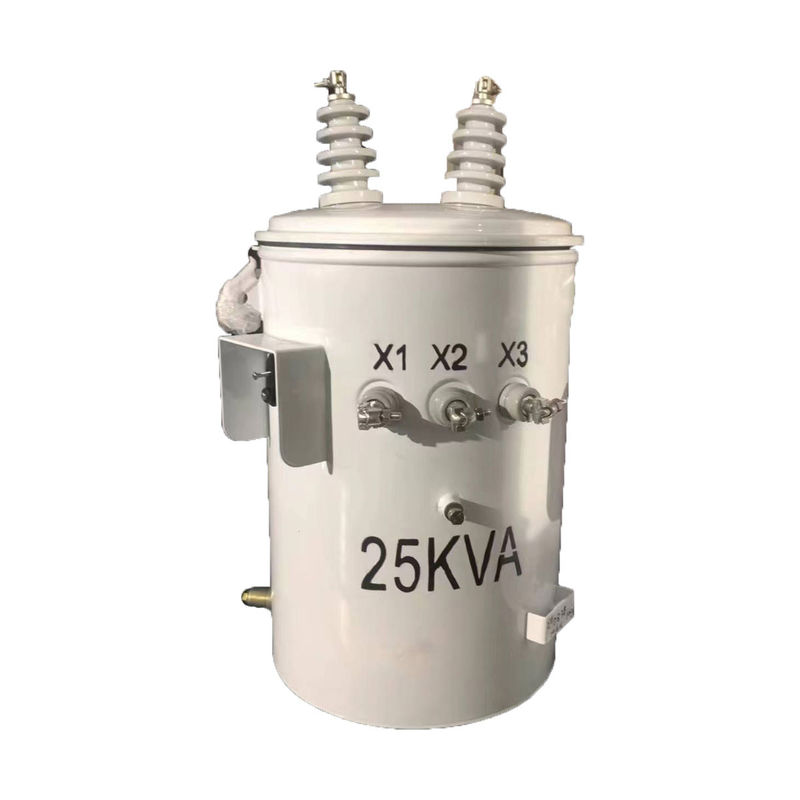

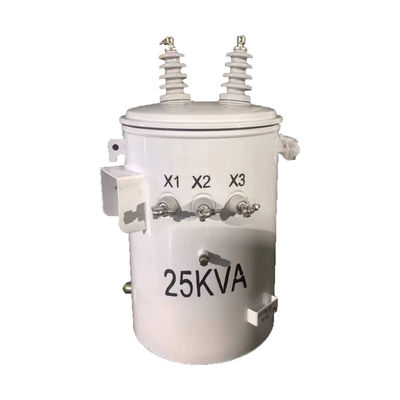

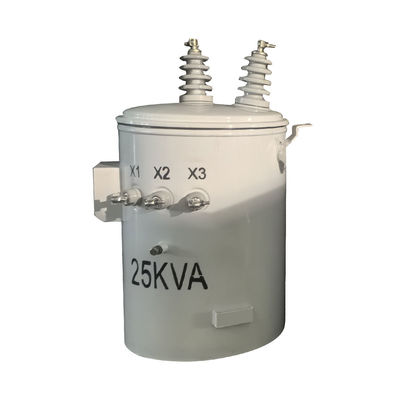

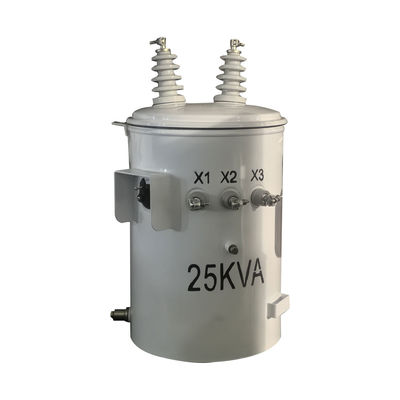

ترانسفورماتورهای توزیع 25kva تک فاز پر از روغن 13.8KV 34.5KV تا 240V
ترانسفورماتورهای توزیع یک فاز، پر از روغن و نصب شده بر روی قطب WINLEY برای سرویس بار توزیع بالا برای مسکونی طراحی شده اند. آنها همچنین برای بار تجاری سبک،نورپردازی صنعتی و کاربردهای متنوع برقاین ترانسفورماتورها برای شرایط کاربردی که معمولاً در سیستم های توزیع برق شرکت های برق دیده می شوند طراحی شده اند. انواع CSP، CP، SP و S همگی در دسترس هستند.سال 2008 گواهی
ویژگی های ساختاری
1.پوش های مخزن دارای بوچینگ های فرنگی با ولتاژ بالا هستند که با پایانه های حلقه ای همراه هستند که می توانند کابل های آلومینیومی یا مس را در خود جای دهند.
2ساختار دنده دایره ای پوشش مخزن تضمین توزیع فشار و مهر و موم قابل اعتماد است.
3پیچ های حلقه ای روی دیواره مخزن به عنوان بش و ترمینال ولتاژ پایین عمل می کنند و از قلع پوشانده شده اند.
4. اين ماده با يه دریچه فشار کم مياد که ميتونه خودش رو ببنده
5بر اساس استانداردهای ANSI، قلاب های تعلیق ترانسفورماتور در بالا و پایین مطابق هستند.
6ترمینال زمین روی مخزن یک ترمینال زمین حلقه است.
داده های اصلی
| نوع ترانسفورماتور | ترانسفورماتور توزیع هوایی، نوع معمولی |
| پیکربندی ترانسفورم | قطب پر از مایع نصب شده |
| فاز | فاز تک |
| ظرفیت | 25 کیلو وات |
| ولتاژ اولیه | 13800 ولت |
| ولتاژ ثانویه | ۲۴۰/۴۸۰ ولت (L-N-L) |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| استانداردهای کارایی | با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۴۸ دبیا |
| از دست دادن کل بار (به وات) | +/- 481W |
نقاشی
مشخصات
| 10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
