| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-100/35 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | تک فاز | ظرفیت رتبه بندی شده: | 100KVA |
|---|---|---|---|
| ولتاژ اولیه: | 34500GrdY/19920V | ولتاژ ثانویه: | 240/120 ولت |
| فرکانس: | 60 هرتز | مواد پیچ و خم: | مس/آلومینیوم |
| کارایی: | 99.10٪ | ||
| برجسته: | DOE 2016 ترانسفورماتور توزیع نصب شده در پد,ترانسفورماتور توزیع ای که با روغن غوطه ور شده است,ترانسفورماتور تک فازی نصب شده بر روی پد توزیع,Oil Immersed Pad Mounted Distribution Transformer,Single Phase Pad Mounted Distribution Transformer |
||

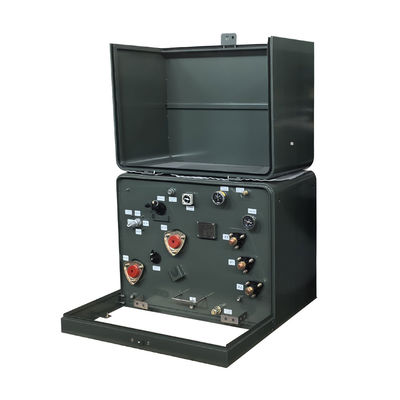

ترانسفورماتور توزیع 100 کیلو وات تک فاز نصب شده در روغن DOE 2016 34.5KV تا 220V را برآورده می کند
توان نامی ترانسفورماتور تک فازی نصب شده در پد 15-250 kVA است. ترانسفورماتور تک فازی نصب شده در پد به طور کلی در مکان هایی استفاده می شود که برای استفاده غیرنظامی نیاز به قدرت تک فازی دارد.مانند لوازم خانگی، و غیره ، و ظرفیت آن نسبت به یک ترانسفورماتور سه فاز نصب شده نسبتا کوچکتر است.12.00، C5712.20، C5712.38، C5712.90، CSA و غیره
ساختار

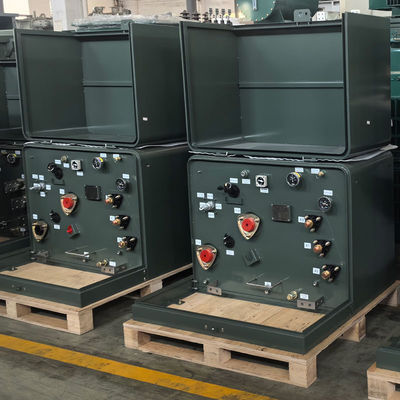

عکس های کارخانه
داده های اصلی
| نوع ترانسفورماتور | از نوع I و II |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | فاز تک |
| ظرفیت | 100 کیلو وات |
| ولتاژ اولیه | 34500GrdY/19920 |
| کلاس ولتاژ اولیه | کلاس 35 کیلووتی |
| BIL اصلی | 150 کیلو ولت |
| ولتاژ ثانویه | 240/120 (L-N-L) برای توزیع 120/240 ولت |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| مقاومت | 1.7 تا 2.7 درصد نمادین |
| توافق نامه اصلی پایان دادن | تنظیمات ANSI نوع I |
| پایان دادن اولیه | پوشه های یکپارچه با فشار خارجی با دنده های قابل برداشتن، 200A شکستن مرده |
| درجه بندی سوئیچ شکستن بار | 200 آمپر، 35 کلوولت، 10 کلارام |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۵۱ دبیا |
| رتبه بندی محفظه | کابینت سیم کشی ضد آب و هوا NEMA 3R، مخزن بسته شده |
| ابعاد* | 36.5''-W x 42.5''-D x 36''-H |
| وزن خشک (بدون روغن) * | 749.56 پوند |
| وزن کل (پُر شده از مایع) * | 2,024.36 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| کارایی | 99.10 درصد |
| بدون از دست دادن بار (در وات) * | +/- 273W |
| از دست دادن بار (در وات) * | +/- 1,105W |
مشخصات
| 25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (٪) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
نقاشی
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
