| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-75/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| Phase: | Single Phase | Rated capacity: | 75KVA Or Customized |
|---|---|---|---|
| Primary Voltage: | 12470v Or Customized | Secondary Voltage: | 220V |
| Cooling Class: | KNAN; Self-Cooled | Impedance: | 2.4% |
| Winding Material: | Copper Or Customized | Efficiency: | 99.15% |
| برجسته: | ترانسفورماتور تک فازی نصب شده بر روی پد توزیع,ترانسفورماتور توزیع 75Kva Pad Mounted,ترانسفورماتور توزیع 220 ولت,75Kva Pad Mounted Distribution Transformer,220V Pad Mounted Distribution Transformer |
||

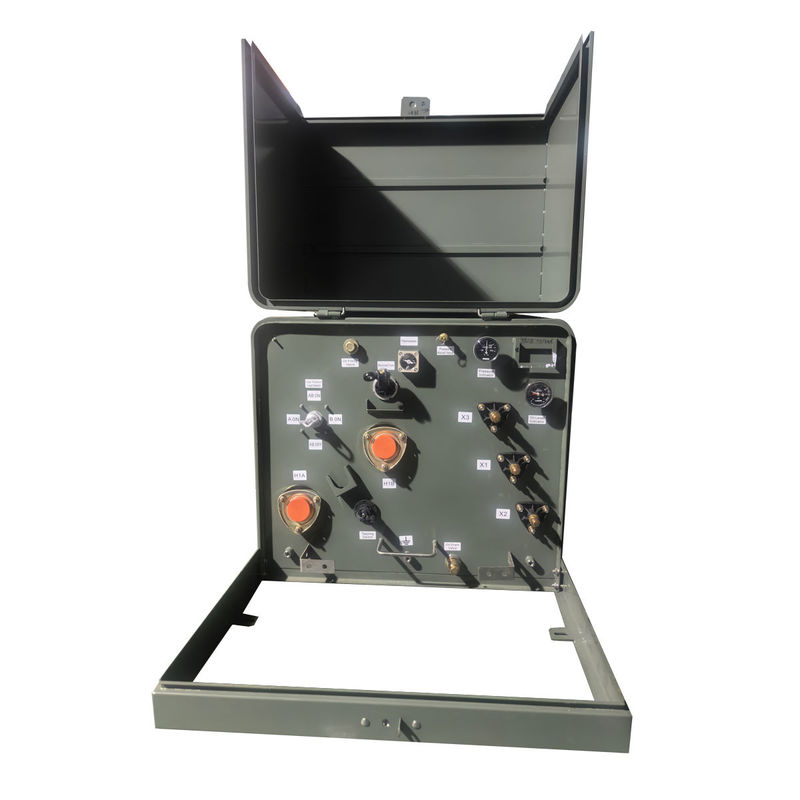

75Kva تک فاز پد نصب شده توزیع ترانسفورماتور قدم پایین 12470v 220v در فضای باز
توان نامی ترانسفورماتور تک فاز نصب شده در پد 15-250 kVA است. ترانسفورماتور تک فاز نصب شده در پد به طور کلی در مکان هایی استفاده می شود که برای استفاده غیرنظامی نیاز به قدرت تک فاز دارد.مانند لوازم خانگی، و غیره ، و ظرفیت آن نسبت به یک ترانسفورماتور سه فاز نصب شده نسبتا کوچکتر است.12.00، C5712.20، C5712.38، C5712.90، CSA و غیره
ویژگی
سیستم کیفیت صدور گواهینامه ISO 9001
استاندارد بهره وری انرژی DOE را برآورده کند یا از استاندارد های ANSI/IEEE و NEMA فراتر رود
پوشش مخزن بیش از IEEE Std C57 است.12.28TM-2005 و IEEE Std C57.12استانداردهای.29TM-2005 (فقط واحدهای فولاد ضد زنگ)
انطباق کامل با IEEE Std C5712.28TM-2005 استاندارد الزامات یکپارچگی محفظه
1دستگاه کاهش فشار
2. مواد پرکننده و تخلیه مایع
3برچسب با لیزر حک شده
4. جیب قفل شناور برای تراز آسان
5. نام گذاری های بش های دکل
6.پوشنده تانک با گنبد
7. اينجا کلیک کن تا نقشه ترانسفورمور رو ببيني
8نوارهای دستکاری شده از مواد غیر خوردنی
9. تانک تاجدار
10سقف قابل برداشتن
11. درب با پیچ و بند از فولاد ضد زنگ
12. پشت بند خاک از X2 به زمین مخزن
13. چاه های بشینگ HV برای وصل کننده های آرنج جلو مرده
14. چاه های فشار بالا 200A و ولتاژ پایین
عکس های کارخانه
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| عملیات | عملیات مرحله ای |
| فاز | سه مرحله |
| ظرفیت | ۷۵ کیلو وات |
| گروه بردار | . نه |
| ولتاژ اولیه | 13800GrdY/7968 |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| فازور اصلی | "وی" خاک شده |
| BIL اصلی | 95 کیلو ولت |
| ولتاژ ثانویه | 208Y/120 |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فازور ثانویه | Wye-N |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| درجه بندی سوئیچ شکستن بار | 200 آمپر، 15 کیلو ولت |
| استانداردهای کارایی | مطابق با استانداردهای DOE 2016، مطابق با استانداردهای CSA استانداردهای ANSI / IEEE را برآورده می کند |
| رتبه بندی فاکتور K (تخفیف هارمونیک) | K-1 (استانداردی) |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۵۱ دبیا |
| حفره دسترسی به پوشش مخزن | N/A |
| ابعاد* | ۶۱"W x ۴۳"D x ۶۹"H |
| وزن خشک (بدون روغن) * | 730 پوند |
| وزن کل (پُر شده از مایع) * | 2، 160 پوند |
| بهره وری % | 99.10 درصد |
مشخصات
| 25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (٪) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
نقاشی
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش های کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
