| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-5000/35 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 5000KVA |
|---|---|---|---|
| ولتاژ اولیه: | 34500GrdY/19920 | ولتاژ ثانویه: | 480 ولت |
| فرکانس: | 60 هرتز | افزایش دما: | 65 درجه سانتی گراد |
| میزان صدا: | ۶۵ دی بی ای | مواد پیچ و خم: | فلز مس |
| برجسته: | ترانسفورماتور توزیع 5000 kVA,ترانسفورماتور توزیع باتری غوطه ور شده,ترانسفورماتور توزیع سه فاز,Oil Immersed Pad Mount Distribution Transformer,Three Phase Pad Mount Distribution Transformer |
||

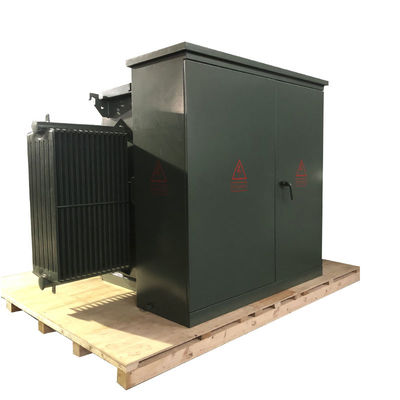

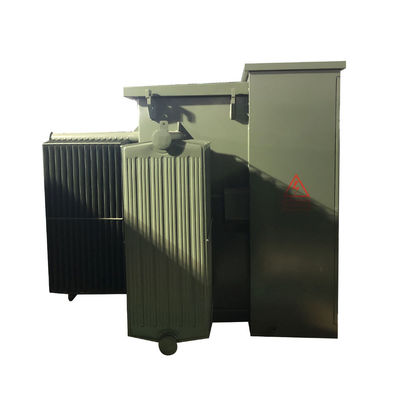

5000 kVA پد نصب سه فاز روغن غوطه ور توزیع ترانسفورماتور 35kv
WINLEY طیف گسترده ای از ترانسفورماتورهای توزیع سه فاز پر از مایع را ارائه می دهد که مطابق با استانداردهای مربوطه ANSI® / IEEE® هستند.قادر به تحمل ولتاژ های بالا تا 34این ترانسفورماتورها برای کاربردهایی که ولتاژ بالا و ظرفیت قابل توجهی از جمله ایستگاه های برق و مصرف انرژی صنعتی را می خواهند، ایده آل هستند.
ساختار
1) بخش ترانسفورماتور و بخش کابینت کنترل از نسخه ایالات متحده، که بخش ترانسفورماتور یک ساختار کاملا بسته است،و روغن عایق کننده می تواند دو نوع روغن نقطه روشن شدن بالا یا روغن معمولی باشد..

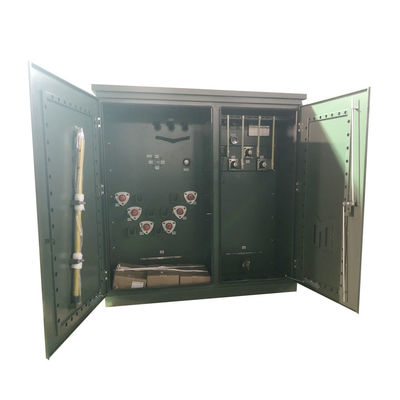

2) کابینت کنترل به یک اتاق ولتاژ بالا و یک اتاق ولتاژ پایین تقسیم شده است.
3) اتاق ولتاژ بالا مجهز به: پلاگین کابل ولتاژ بالا، گیرنده رعد و برق، دستگیره کاربری سوئیچ بار، دستگیره سوئیچ لوله کشی غیر تحریک، فیوز پلگ ان، شیر فشار،ترمومتر، فشار سنج، اندازه گیری موقعیت روغن، پلاگین های پر کردن روغن، شیرهای تخلیه روغن و غیره، سوئیچ های بار، تغییر دهنده های لوله های خاموش، فیوز های پلاگین و غیره.همگی با هسته ترانسفورمور در روغن ترانسفورمور غوطه ور می شوند.کابل ولتاژ بالا و ترانسفورماتور با اتصال کابل آرنج متصل می شوند.
4) طرف ولتاژ پایین می تواند با قطع کننده های مدار هوا، ترانسفورماتورهای جریان و همچنین اندازه گیری انرژی الکتریکی، آمپتر و ولت متر نصب شود،و مدارهای خروجی و دستگاه های جبران ظرفیت را می توان با توجه به نیازهای کاربر پیکربندی کرد.
عملکرد
1. استفاده از ساختار مهر و موم مخزن لوله کشی، محفظه، برای جلوگیری از تماس با هوا، آب در تماس با ترانسفورماتور، کاهش درجه پیری روغن،برای افزایش عمر ترانسفورماتور؛ از طریق تغییر انعطاف پذیری لوله های موج دار برای تنظیم تغییر حجم نطفه های گرمای ترانسفورماتور به صورت سرد کوچک می شوند.
2. ساختار محصول برای نوع بیرونی، بالش بدون روغن، سطح ضد آلودگی بالا؛ در مدت استفاده عادی بدون روغن ترانسفورماتور جایگزین، واقعا بدون نگهداری،برای اطمینان از عملکرد ایمن و قابلیت اطمینان شبکه.
3. ترانسفورماتور دارای دستگاه های ایمنی فشار آزاد است، زمانی که فشار از کار افتادن ترانسفورماتور بیش از حد بالا باشد،آن را می توان به طور ایمن و قابل اطمینان از طریق شیر فشار کاهش به جلوگیری از گسترش تصادف آزاد.
داده های اصلی
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| عملیات | عملیات مرحله پایین (برای مرحله بالا تایید نشده) |
| فاز | سه مرحله |
| ظرفیت | 5 MVA (5000 KVA) |
| گروه بردار | YnD1 |
| ولتاژ اولیه | 34500GrdY/19920 |
| کلاس ولتاژ اولیه | کلاس 35 کیلووتی |
| فازور اصلی | "وی" خاک شده |
| BIL اصلی | ۲۰۰ کیلوولت |
| ولتاژ ثانویه | ۴۸۰ ولت |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فازور ثانویه | دلتا |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت | 5. ۰ درصد معمول |
| استانداردهای کارایی | با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE |
| رتبه بندی فاکتور K (تخفیف هارمونیک) | K-1 (استانداردی) |
| رتبه ی پالس درایو | N/A |
| مایع عایق بندی | مایع عایق کننده استر روغن گیاهی طبیعی زیست تخریب پذیر - مایع غیر PCB |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۶۵ دبیا |
| ارتفاع (ارتفاع) | 3300 فوت (1000 متر) بالای سطح دریا |
| رتبه بندی محفظه | کابینت سیم کشی ضد آب و هوا NEMA 3R، مخزن بسته شده |
| ابعاد* | 96''-W x 108''-D x 94''-H |
| وزن خشک (بدون روغن) * | 8،040 پوند |
| وزن کل (پُر شده از مایع) * | 14،330 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| ویژگی ها | مجموعه ورودی بولت پنتا هید |
| بهره وری % | 98.50 درصد |
نقشه های فنی
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
لوازم جانبی اختیاری
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
