ترانسفورماتور تک فاز نصب شده بر روی پد

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V

نام تجاری:	WINLEY
شماره مدل:	D-250/5
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

تک فاز

ظرفیت رتبه بندی شده:

250kva

کلاس خنک کننده:

ONAN; روی یک؛ Self-Cooled خود خنک شده

فرکانس:

50 هرتز / 60 هرتز

ولتاژ اولیه:

4160GrdY/2400

ولتاژ ثانویه:

240/120 ولت

مواد پیچ و خم:

کارایی:

99.20٪

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور تک فاز نصب شده بر روی پد,4160V ترانسفورموری بر روی پد توزیع برق نصب شده,ترانسفورماتور 250kVA

4160V Electrical Distribution Pad Mounted Transformer

250Kva Pad Mounted Transformer

توضیحات محصول

250Kva واحد مرحله پد نصب ترانسفورمور روغن غوطه ور قدرت برق توزیع 4160V

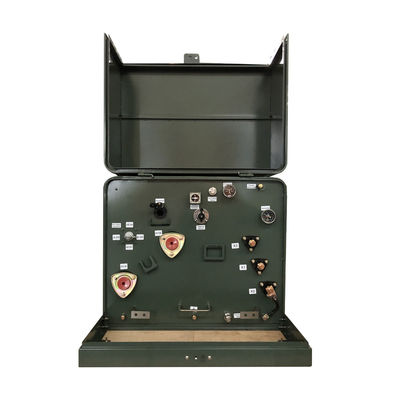

ساختار

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V 0

خلاصه

1) ترانسفورماتورهای تک فاز نصب شده در داخل یک کابینت با درب و قفل قرار دارند که معمولاً در فضای باز قرار دارند. این ترانسفورماتورها با قدرت 15 تا 250 کلووا نصب می شوند.
2) همه این ترانسفورماتورهای توزیع شده با عایق روغن، خنک کننده سیف، در دسترس در حلقه یا تغذیه شعاعی و در مقابل مرده هستند.
3) این ترانسفورماتورها در دو پیکربندی اساسی به صورت رادیو و حلقه ای عرضه می شوند که بر اساس نوع مدار که ترانسفورماتورها روی آن قرار می گیرند انتخاب می شوند.

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
پیکربندی ترانسفورم	پد پر از مایع نصب شده
نوع تغذیه ترانسفورم	تغذیه حلقه
فاز	فاز تک
ظرفیت	250
ولتاژ اولیه	4160GrdY/2400
فازور اصلی	"وی" خاک شده
BIL اصلی	۶۰ کیلوولت
ولتاژ ثانویه	240/120 ولت (L-N-L)
فازور ثانویه	دو خط پیچ و تاب تک فاز
BIL ثانویه	30 کیلو ولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
کلاس خنک کننده	ONAN؛ خود خنک کننده
کارایی	مطابق با استاندارد DOE 2016
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	55 دبیای
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالای سطح دریا
مواد مخزن	304 فولاد ضد زنگ
رتبه بندی	برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016
کارایی	99.20 درصد
کل زیان بار (به وات) *	+/- 3445W

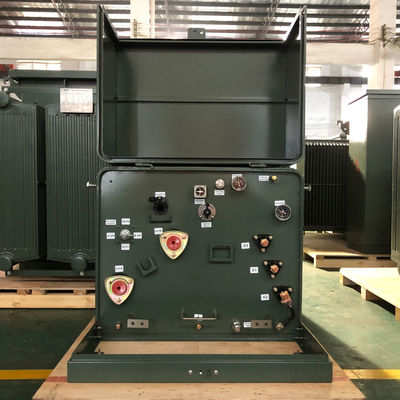

عکس های کارخانه

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V 1

مشخصات

25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد
سرمایه ی نامی (kVA)	بالا	ولتاژ پایین ((v)	نماد اتصال	استاندارد	مقاومت مدار کوتاه ((٪)	کارایی
	ولتاژ ((v)					(٪)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10.0-4.5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

نقاشی

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V 2

فرآیند تولید

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V 3

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V 4

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V 5

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V 6

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.

عکس های کارخانه

250Kva واحد مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت برق توزیع 4160V 1
