| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-150/1247 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه مرحله | ظرفیت: | 150 کیلو وات |
|---|---|---|---|
| ولتاژ اولیه: | 12470GrdY/7200 | ولتاژ ثانویه: | 480Y/277 |
| کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | مواد پیچ و خم: | مس |
| مقاومت (معمولی): | 5.75٪ | کارایی: | 99.00٪ |
| برجسته: | ترانسفورماتور 150 KVA,ترانسفورماتور 480 ولت,3 مرحله پد نصب ترانسفورماتور,480V Pad Mounted Transformer,3 Phase Pad Mounted Transformer |
||

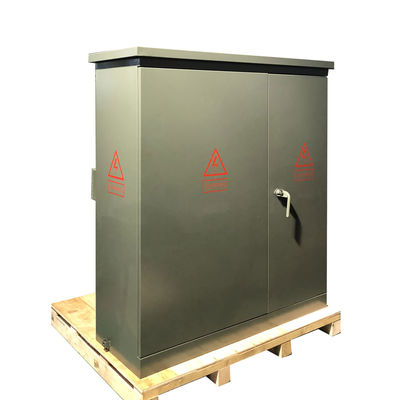

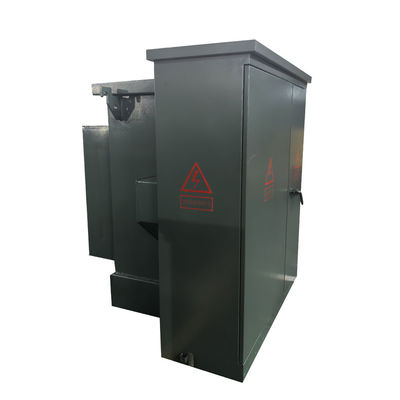

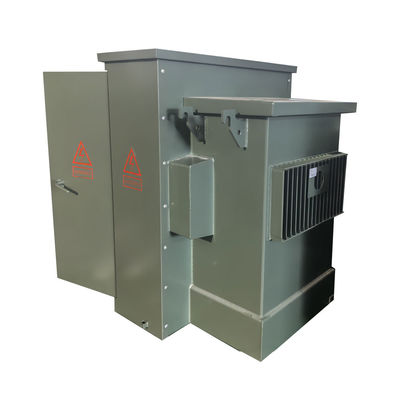

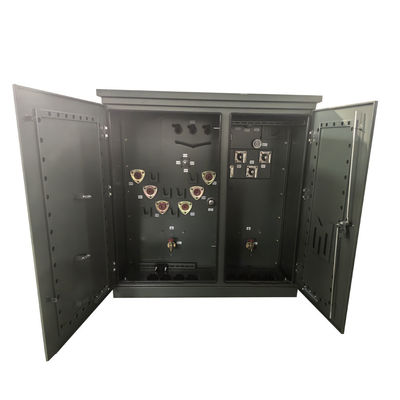

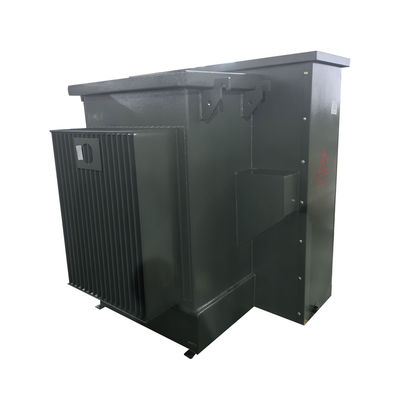

150 KVA 3 فاز پد نصب شده ترانسفورماتور روغن غوطه ور قدم پایین 12.47 KV به 480V
توضیحات
ما می توانیم این زیر ایستگاه را به عنوان نیاز کاربر و مشتری در زیر نمودار نقشه / یک خط (SLD) و نیاز آنها انجام دهیم. ما این زیر ایستگاه را تحت استاندارد بین المللی IEC1330 ،H طراحی و تولید می کنیم.Vاستاندارد IEC62271-200.
اتاق هاي HV و LV با عملکرد کامل هستند.
1) H.V.compartment دارای روش های مختلف تامین برق در هنگام آزمایش منبع برق در یک بار است، همچنین می تواند با دستگاه های آزمایش H.V. نصب شود تا به تقاضای آزمایش H.V. برسد.
2) اتاق ترانسفورماتور می تواند انتخاب شود S11، S13 یا دیگر ترانسفورماتور کم مصرف روغن غوطه ور و ترانسفورماتور نوع خشک.محفظه ترانسفورماتور دارای سیستم های خنک کننده باد و سیستم های روشنایی است.
3) بخش ولتاژ پایین می تواند با توجه به نیاز کاربران ساخته شود، آن را به تصویب می رسد ساختار ثابت یا تجمعی به سیستم تامین برق، آن را بسیاری از عملکرد مانند توزیع نور،توزیع برق، قدرت واکنشی، آزمایش قدرت الکتریکی... و غیره برای بهبود کیفیت توزیع برق و رضایت کاربر.
این زیرستاسیون دارای مواد فلزی، فولاد ضد زنگ و غیر فلزی است که می تواند توسط کاربران و مشتریان انتخاب شود.
این ایستگاه فرعی یک واحد توزیع و تامین برق بسیار مهم در شبکه برق کابل الکتریکی است. این یک نوع مجموعه کامل از منابع برق با کنترل، محافظت و تبدیل H.V.توزیع.. آن را در 3 فاز AC 50Hz و نرخ فعلی حداکثر 1600KVA ترانسفورم استفاده می شود. آن را به طور گسترده ای در شرکت های صنعتی و معدن، مناطق مسکونی، بیمارستان، مرکز خرید،ساختمان های بلند و سایر سیستم های توزیع.
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| فاز | سه مرحله |
| ظرفیت | 150 کیلو وات |
| گروه بردار | YY0 |
| ولتاژ اولیه | 12470GrdY/7200 |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| ولتاژ ثانویه | 480Y/277 |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| مقاومت (معمولی) | 1.2-6.0% معمول |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | 55 دبیای |
| درجه ارتفاع | 3300 فوت (1000 متر) بالای سطح دریا |
| مواد اصلی | فولاد جهت دار دانه |
| مواد مخزن | فولاد پوشش داده شده |
| مواد کابینت | فولاد پوشش داده شده |
| مواد پلت فرم پایه | فولاد پوشش داده شده |
| رتبه بندی محفظه | NEMA 3R ضد آب و هوا |
| ابعاد | 74''-W x 49''-D x 50''-H |
| وزن | 2،700 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های محصول
شرایط محیطی برای استفاده عادی
ارتفاع: حداکثر 1000 متر
دمای محیط: نه بالاتر از +40°C، نه پایین تر از -25°C، تفاوت میانگین دمای روزانه بیش از 35°C، تفاوت میانگین دمای سالانه بیش از 20°C؛
سرعت باد بیش از 35 متر در ثانیه نیست.
خطر انفجار در محل نصب وجود ندارد، هیچ خوردگی شیمیایی و لرزش شدید وجود ندارد.
روش خنک کننده: خنک کننده هوای طبیعی (AN)
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
