| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-3000/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 3000KVA |
|---|---|---|---|
| ولتاژ اولیه: | 12470V یا سفارشی | ولتاژ ثانویه: | 480Y/277 |
| گروه بردار: | Dyn1 | افزایش دما: | 65 درجه سانتی گراد |
| مقاومت (معمولی): | 5.75٪ | مواد پیچ و خم: | فلز مس |
| برجسته: | ترانسفورماتور نصب شده بر باد 3000Kva,12........,13.8kv ترانسفورماتور نصب شده,12.47kv Pad Mounted Transformer,13.8kv Pad Mounted Transformer |
||

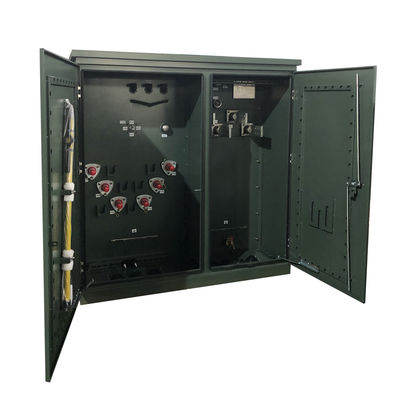

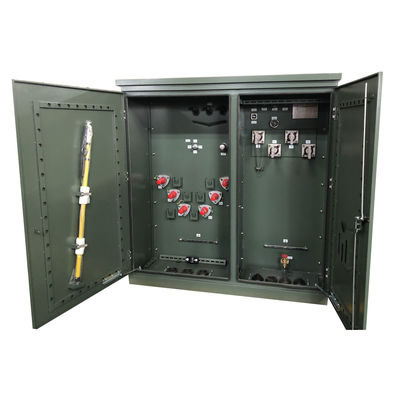

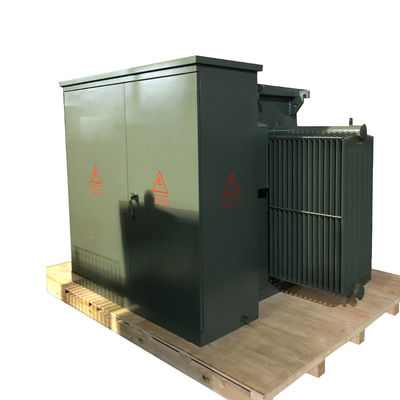

3000mva سه فاز حلقه تغذیه رادیال تغذیه 3 فاز پد نصب ترانسفورم 12.47kv 13.2kv 13.8kv
WINLEY طیف گسترده ای از ترانسفورماتورهای توزیع سه فاز پر از مایع را ارائه می دهد که مطابق با استانداردهای مربوطه ANSI® / IEEE® هستند.قادر به تحمل ولتاژ های بالا تا 34این ترانسفورماتورها برای کاربردهایی که ولتاژ بالا و ظرفیت قابل توجهی از جمله ایستگاه های برق و مصرف انرژی صنعتی را می خواهند، ایده آل هستند.
ساختار
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| عملیات | عملیات مرحله پایین (برای مرحله بالا تایید نشده) |
| فاز | سه مرحله |
| ظرفیت | 3 MVA (3000 KVA) |
| گروه بردار | DYN1 |
| ولتاژ اولیه | 1240 ولت |
| ولتاژ ثانویه | 480Y/277 |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت | 50.0-7.5% |
| وزن مایع (نفت) * | 2،545 پوند |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۶۳ دی بی ای |
| ارتفاع (ارتفاع) | 3300 فوت (1000 متر) بالای سطح دریا |
| ابعاد* | ۹۰ ولت × ۸۰ دی × ۸۳ اچ |
| وزن خشک (بدون روغن) * | 5،810 پوند |
| وزن کل (پُر شده از مایع) * | 12،576 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| ویژگی ها | مجموعه ورودی بولت پنتا هید |
| از دست دادن کل بار (به وات) در 50٪ | +/- 12,090W |
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
لوازم جانبی اختیاری
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
