| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-100/35 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| ظرفیت رتبه بندی شده: | 100KVA | ولتاژ اولیه: | 34500GrdY/19920 |
|---|---|---|---|
| ولتاژ ثانویه: | 240/120 (L-N-L) | فاز: | تک فاز |
| روش خنک کننده: | ONAN/KNAN | کارایی: | 99.00٪ |
| فرکانس: | 60 هرتز | افزایش دما: | 65 درجه سانتی گراد |
| برجسته: | ترانسفورماتورهای توزیع 34500 ولت 240 ولت,ترانسفورماتورهای توزیع 100kVA,ترانسفورماتورهای توزیع ای که بر روی پد تغذیه شعاعی نصب شده اند,100kVA Pad mounted distribution transformers,Radial Feed Pad Mounted Distribution Transformers |
||
ترانسفورماتورهای تک فازی ANSI مجهز به کابینت کلاچ برای آسان کردن و دسترسی بدون مانع به اتصالات هستند.تنوع طراحی اجازه می دهد تا برای تنظیمات محافظ و سوئیچ مختلف.

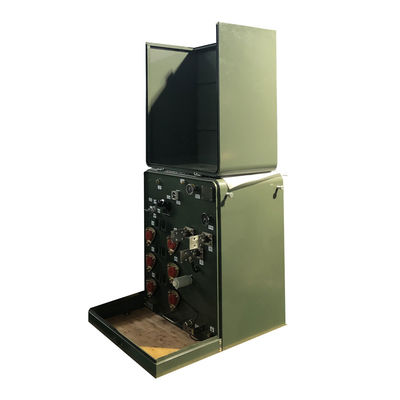

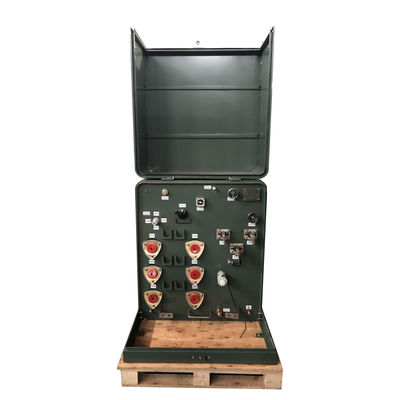

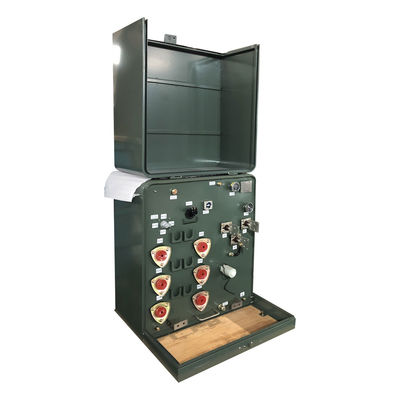

عکس های محصول کارخانه

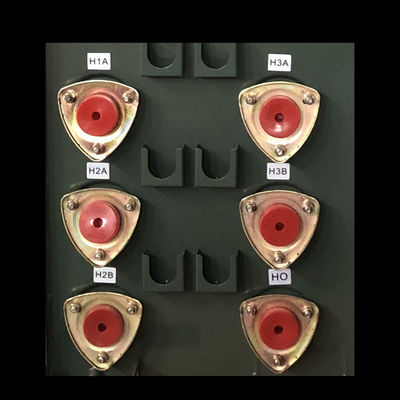

ساختار محصول
داده های اصلی
| نوع ترانسفورماتور | از نوع I و II |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | فاز تک |
| ظرفیت | 100 کیلو وات |
| گروه بردار | ۲۶ |
| ولتاژ اولیه | 34500GrdY/19920 |
| ولتاژ ثانویه | 240/120 |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| توافق نامه اصلی پایان دادن | تنظیمات ANSI نوع I |
| درجه بندی سوئیچ شکستن بار | 200 آمپر، 35 کلوولت، 10 کلارام |
| استانداردهای کارایی | با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE |
| رتبه بندی فاکتور K (تخفیف هارمونیک) | K-1 (استانداردی) |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۵۱ دبیا |
| ابعاد سیم های پایه ی بخش* | 36-L x 20-D |
| عمق کابینت قسمت | 19-D |
| ابعاد* | 36.5''-W x 42.5''-D x 36''-H |
| وزن خشک (بدون روغن) * | 749.56 پوند |
| وزن کل (پُر شده از مایع) * | 2,024.36 پوند |
| کارایی | 99.00% |
| کل زیان بار (به وات) * | +/- 1,378W |
محصولات فنی
| واحد فاز پد نصب ترانسفورماتور مشخصات | ||||||||
| رتبه بندی | ولتاژ بالا ((kV) | هيچ از دست دادن بار | در بار از دست دادن | ارتفاع | عمق | عرض | وزن روغن ((کیلوگرم) | وزن کل ((kg) |
| (kVA) | (ملی متر) | (ملی متر) | (ملی متر) | |||||
| 15 کلووا | 34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 کلووا | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 کلووا | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 کلووا | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| ۷۵ کیلووایت | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 کلووا | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| ۱۶۷ کیلو وات | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| ۲۵۰ کیلو وات | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
طراحی محصول
لوازم

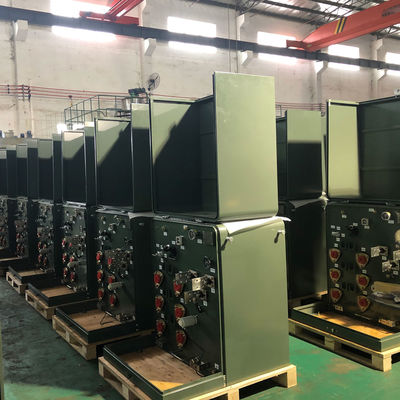

فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
