فاز: | تک فاز | ظرفیت رتبه بندی شده: | 250KVA یا سفارشی |
---|---|---|---|
ولتاژ اولیه: | 4160GrdY/2400 | ولتاژ ثانویه: | 240/120 ولت |
افزایش دما: | 65 درجه سانتی گراد | فرکانس: | 60 هرتز |
مواد پیچ و خم: | فلز مس | کارایی: | 99.20٪ |
برجسته: | ترانسفورماتور تک فاز نصب شده بر روی پد,ترانسفورماتور 75kVA,ترانسفورماتور 250kVA,75kva Pad Mounted Transformer,250Kva Pad Mounted Transformer |

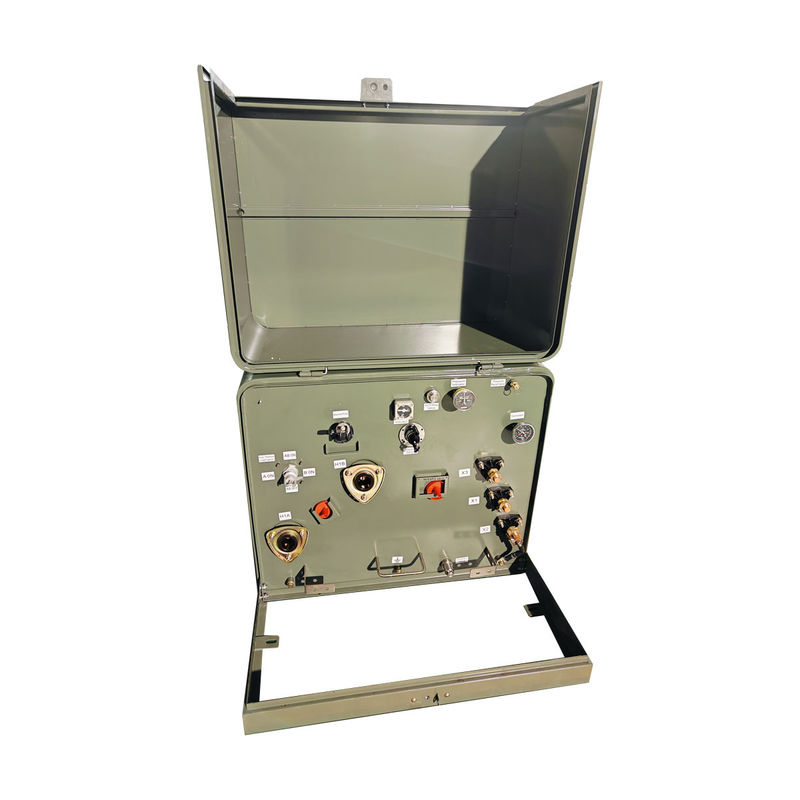

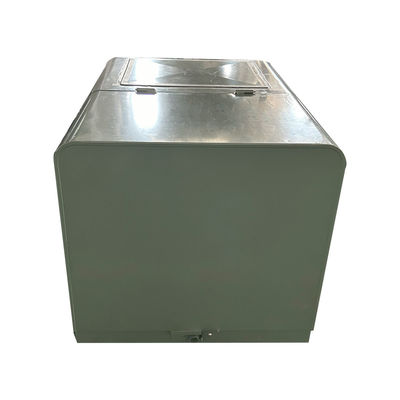

تانک فولاد 304 فولاد ضد زنگ واحد مرحله پد نصب شده روغن ترانسفورماتور غوطه ور 50kva 75kva 100kva 250Kva
جزئیات محصول
داده های اصلی
نوع ترانسفورماتور | از نوع قطعات |
پیکربندی ترانسفورم | پد پر از مایع نصب شده |
نوع تغذیه ترانسفورم | تغذیه حلقه |
فاز | فاز تک |
ظرفیت | 250 |
ولتاژ اولیه | 4160GrdY/2400 |
ولتاژ ثانویه | 240/120 ولت (L-N-L) |
فازور ثانویه | دو خط پیچ و تاب تک فاز |
فرکانس | ۶۰ هرتز |
افزایش دما | ۶۵ درجه سانتیگراد |
کلاس خنک کننده | ONAN؛ خود خنک کننده |
کارایی | مطابق با استاندارد DOE 2016 |
مواد پیچ و خم | مس |
درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
سطح صدا | 55 دبیای |
ارتفاع (ارتفاع) | 3300 فوت (1000 متر) بالای سطح دریا |
مواد مخزن | 304 فولاد ضد زنگ |
مواد کابینت | 304 فولاد ضد زنگ |
مواد پلت فرم پایه | 304 فولاد ضد زنگ |
ابعاد* | 36 × 54 × 39 |
وزن* | 2، 250 پوند |
رتبه بندی | مطابق با ANSI / IEEE #C57 است.12.00 |
کارایی | 99.20 درصد |
نقاشی
ویژگی
1) پوشش مخزن ترانسفورموری که روی یک پد تک فاز نصب شده است بیش از C57 است.12.8 و C5712.29کاملا مطابق با IEEE C5712.28 استانداردهای تمامیت محفظه.
2)دو چاه بوشینگ ولتاژ بالا برای کار با حلقه یا یک چاه بوشینگ برای کار با تغذیه شعاعی
3) سه بشینگ ولتاژ پایین به صورت بیرونی با گره های مس پیچیده، از جمله یک پایانه خنثی کاملا عایق شده با کمربند زمین قابل برداشت.
4)پوش های گیره شده؛ قسمت پایین بخش روغن
5) مواد بلند کننده فولادی فولادی با رشته، نصب شده.
6) دستگاه کاهش فشار اتوماتیک
7) روغن معدنی درجه برق با مهار کننده اکسیداسیون.
8)قبوش قابل جدا کردن با پین ها و بشکه های چرخدستی ضد خوردگی فولاد ضد زنگ محفظه فولاد خفیف و آستانه قابل جدا کردن با سخت افزار فولاد ضد زنگ بسته شده است.
9) سطح بالای هود و بخش روغن را برای جلوگیری از احتباس آب کج کنید.
10)پلاک پر کردن روغن/پلاک سطح روغن؛پلاک تخلیه روغن؛ مقررات زمین گیری مخزن.
۱۱) مجموعه قفل مقاوم به خوردگی با بولت امنیتی پنج سر بسته، مغز شناور و قفل لوله.
مشخصات
25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد | ||||||
سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
ولتاژ ((v) | (٪) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
