| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-2500/35 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 2500KVA |
|---|---|---|---|
| ولتاژ اولیه: | 27600 ولت یا سفارشی | ولتاژ ثانویه: | 600Y/347 یا سفارشی |
| گروه بردار: | Dyn1 | افزایش دما: | 65 درجه سانتی گراد |
| مقاومت (معمولی): | 5.75٪ | مواد پیچ و خم: | فلز مس |
| برجسته: | 3 مرحله پد نصب ترانسفورماتور,27.6Kv 600V ترانسفورماتور نصب شده در پد,ترانسفورماتور نصب شده بر باد 2500Kva,27.6Kv 600V Pad Mounted Transformer,2500Kva Pad Mounted Transformer |
||

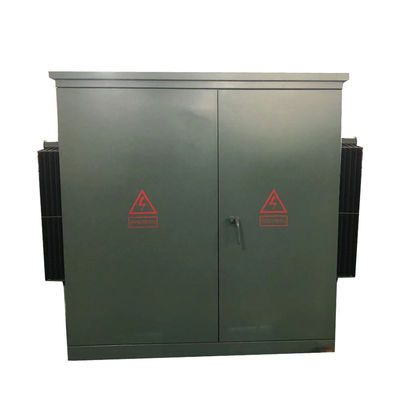

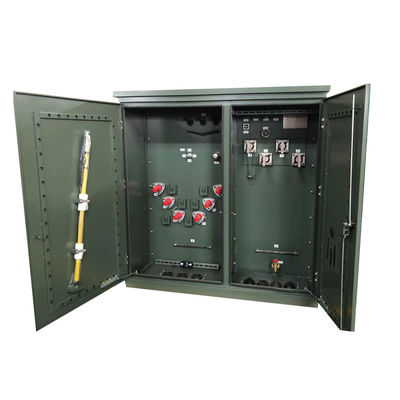

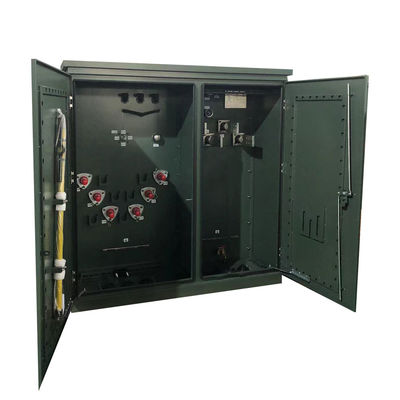

IEEE ANSI گواهینامه 3 مرحله ترانسفورمور نصب شده 12.47KV 13.8KV 35.4KV 440V 480V 400V 1200kva 1500kva قدرت
WINLEY طیف گسترده ای از ترانسفورماتورهای توزیع سه فاز پر از مایع را ارائه می دهد که مطابق با استانداردهای مربوطه ANSI® / IEEE® هستند.قادر به تحمل ولتاژ های بالا تا 34این ترانسفورماتورها برای کاربردهایی که ولتاژ بالا و ظرفیت قابل توجهی از جمله ایستگاه های برق و مصرف انرژی صنعتی را می خواهند، ایده آل هستند.
ساختار
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | سه مرحله |
| ظرفیت | 2.5 MVA (2500 KVA) |
| گروه بردار | DYN1 |
| ولتاژ اولیه | ۲۷۶۰۰ ولت |
| فازور اصلی | دلتا |
| ولتاژ ثانویه | 600Y/347 |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| مقاومت | هدف 5.75 درصد |
| استانداردهای کارایی | با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۶۲ دی بی ای |
| ابعاد* | 75''-W x 75''-D x 73''-H |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| بهره وری % | 99.40 درصد |
| از دست دادن کل بار (به وات) در 50٪ |
+/- 6,408W |
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
لوازم جانبی اختیاری
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
