| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-2000/25 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 2000KVA |
|---|---|---|---|
| ولتاژ اولیه: | 24940 ولت | ولتاژ ثانویه: | 480Y/277 |
| کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | افزایش دما: | 65 درجه سانتی گراد |
| مقاومت (معمولی): | 5.75٪ معمولی | مواد پیچ و خم: | مس/آلومینیوم |
| برجسته: | ترانسفورم 3R بر روی پد الکتریکی نصب شده است,ترانسفورمور 480 ولت بر روی پد الکتریکی نصب شده,2000kVA ترانسفورماتور غوطه ور شده روغن,480V electrical pad mounted Transformer,2000kva oil immersed Transformer |
||

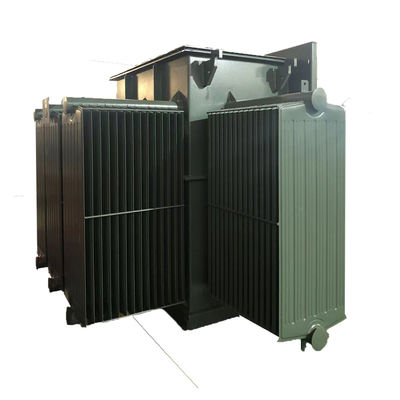

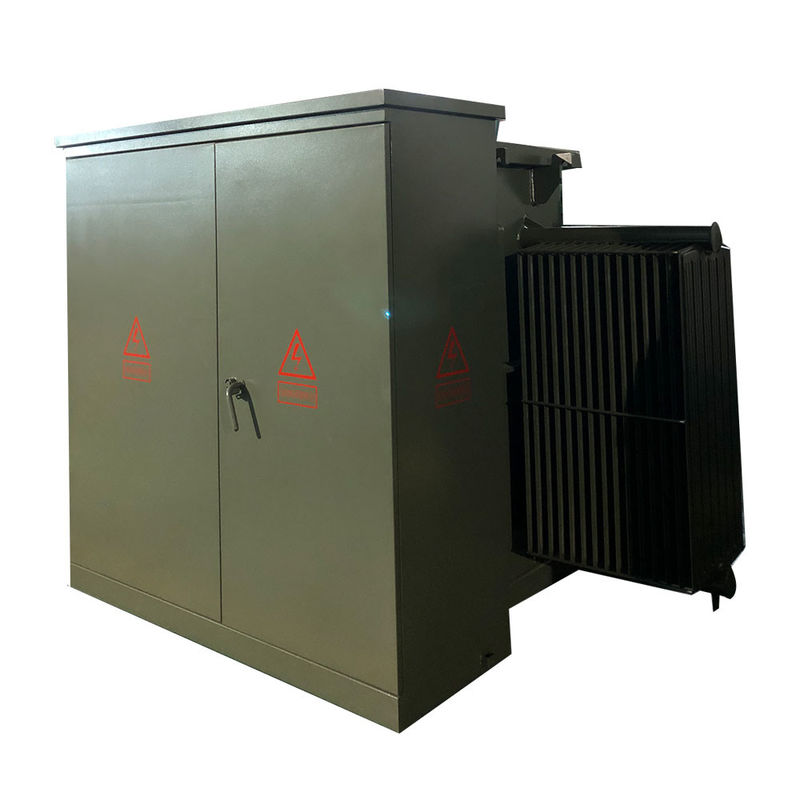

سه فاز 2000kva روغن غوطه ور باد الکتریکی نصب شده 24940V تا 480V
ساختار
ویژگی های محصول

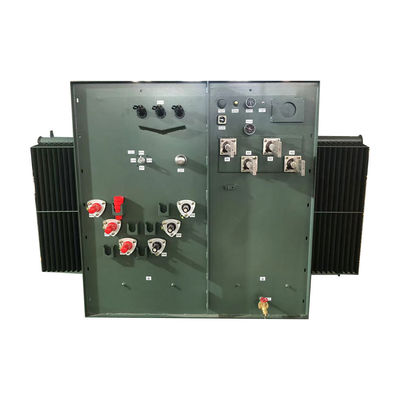

1.مجموعه ورودی بولت پنتا هید
2مایع عایق با نقطه آتش بالا
3مایع عایق غیر پی سی بی
4.براي مسکن مقاوم به دستکاری
5.درهای محفظه جلویی با شیب قابل قفل شدن
6بخش سیم کشی NEMA 3R
7.استیک گرم شامل، نصب درب HV
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | سه مرحله |
| ظرفیت | 2 MVA (2000 KVA) |
| ولتاژ اولیه | ۲۴۹۴۰ ولت |
| کلاس ولتاژ اولیه | کلاس 25 کیلووتی |
| فازور اصلی | دلتا |
| ولتاژ ثانویه | 480Y/277 |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| رتبه بندی فاکتور K (تخفیف هارمونیک) | K-1 (استانداردی) |
| مواد پیچ و خم | آلومینیوم |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| ارتفاع (ارتفاع) | 3300 فوت (1000 متر) بالای سطح دریا |
| مواد اصلی | فولاد جهت دار دانه |
| مواد مخزن | فولاد پوشش داده شده |
| رتبه بندی محفظه | کابینت سیم کشی ضد آب و هوا NEMA 3R، مخزن بسته شده |
| ابعاد* | 75''-W x 74''-D x 73''-H |
| وزن خشک (بدون روغن) * | 4۵۶۶ پوند |
| وزن کل (پُر شده از مایع) * | 10۵۶۷ پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| ویژگی ها | مجموعه ورودی بولت پنتا هید |
| بهره وری % | 99.40 درصد |
| بدون از دست دادن بار (در وات) | +/- 2,100W |
| از دست دادن بار کامل (به وات) در 100٪ | +/- 14500W |
| از دست دادن کل بار (به وات) در 100٪ | +/- 16600W |
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
