| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-112/13.8 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| نوع ترانسفورماتور: | پایه نصب شده | فاز: | سه فاز |
|---|---|---|---|
| روش خنک کننده: | <i>ONAN;</i> <b>روی یک؛</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | افزایش دما: | 65 درجه سانتی گراد |
| ولتاژ اولیه: | 13800GrdY/7968 | ولتاژ ثانویه: | 480Y/277 (LNL) |
| فرکانس: | 50/60 هرتز | مواد پیچ و خم: | فلز مس |
| برجسته: | ترانسفورماتور سه فاز,13.8KV ترانسفورماتور توزیع بالا,ترانسفورماتور توزیع فوقانی غوطه ور نفت,13.8KV Overhead Distribution Transformer,Oil Immersed Overhead Distribution Transformer |
||

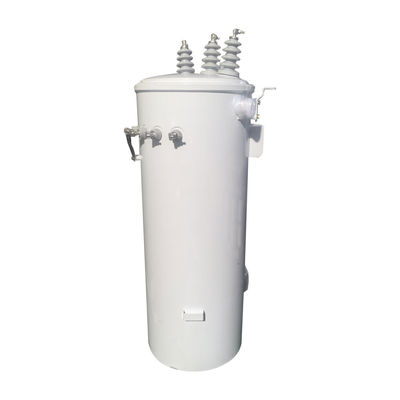

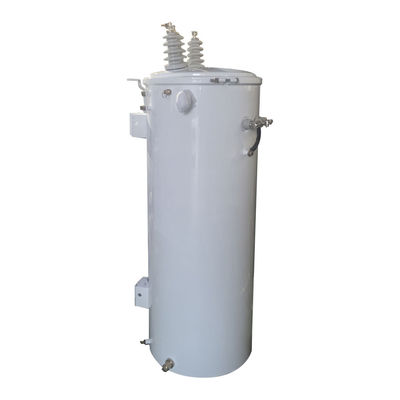

112.5Kva سه فاز قطب نصب شده ترانسفورماتور توزیع بالا 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V تا 240V
مخزن گرد سه فاز WINLEY® برای خدمات در مناطقی که نیاز به قدرت سه فاز دارند، طراحی شده است، اما فضای محدود است.این یک سرویس تمیز تر با هزینه نصب کمتر از یک بانک از سه ترانسفورماتور تک فاز ارائه می دهدهسته / کویل سه گانه انتخاب برای سرویس بار موتور الکتریکی به ویژه با شروع مکرر موتور است.
ویژگی های استاندارد
با استانداردهای فعلی IEEE و NEMA مطابقت دارد یا بیشتر از آن است.
طرح هسته سه گانه / کویل
بشینگ های ولتاژ بالا با فرآیند خیس
بشینگ های ولتاژ پایین پلیمر قالب دار.
ترمینال های برنزی که از مس یا آلومینیوم ساخته شده اند.
دو تا بند زيرزميني
لوازم نصب گیرنده رعد
1/2 ̊ پلاگین تخلیه
دستگاه کاهش فشار اتوماتیک
روغن معدنی
مخزن فولادي خفيف و پوشه با بولت
برچسب نامي با ليزر حک شده
داده های اصلی
| نوع ترانسفورماتور | ترانسفورماتور توزیع هوایی، نوع معمولی |
| پیکربندی ترانسفورم | قطب پر از مایع نصب شده |
| نوع قطبی ترانسفورماتور | کسری |
| فاز | سه مرحله |
| ظرفیت | 112.5 KVA |
| ولتاژ اولیه | 13800GrdY/7968 |
| ولتاژ ثانویه | 480Y/277 (L-N-L) |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| دکمه تغییر دهنده | 5-موقعیت تغییر نل با/دستگیر عملیاتی خارجی |
| مکان تغييرگر دکمه | وسط بدن مخزن، سمت چپ لوازم نصب |
| مقاومت | 2.70 تا 5 درصد |
| نوع اتصال اصلی | کلاهک زنده |
| پایان دادن اولیه | پوشه های پرتغال ولتاژ بالا |
| استانداردهای کارایی | مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE |
| رتبه بندی فاکتور K (تخفیف هارمونیک) | K-1 (استانداردی) |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | 55 دبیای |
| مواد اصلی | فولاد جهت دار دانه |
| مواد مخزن | فولاد پوشش داده شده |
| ابعاد* | 30.71''-W x 31.89''-D x 47.24''-H |
| وزن کل (پُر شده از مایع) * | 968 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| کارایی | 99.10 درصد |
| بدون از دست دادن بار (در وات) | +/- 227W |
| از دست دادن بار کامل (به وات) | +/- 815W |
مشخصات
| KVA | ولتاژ محدوده اصلی | ولتاژ ثانویه |
| 30 | 4160 Grdy/2400 به 24940Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120در وسط نل |
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
