ترانسفورماتور تک فاز نصب شده بر روی پد

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور

تمام دسته ها

ترانسفورماتور تک فاز نصب شده بر روی پد

راکتور سه فاز

با ما تماس بگیرید

Mr. Steven

steven@winley-electric.com

86-18650108051

اکنون تماس بگیرید

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور

نام تجاری:	WINLEY
شماره مدل:	D-100/15
مقدار تولیدی:	1 واحد
قیمت:	$1000-$10000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

ظرفیت رتبه بندی شده:

100KVA

ولتاژ اولیه:

12000 ولت

ولتاژ ثانویه:

120/240 ولت

رتبه بندی عایق:

کلاس E عایق بندی - 120°C، 248°F

روش خنک کننده:

ONAN; روی یک؛ Self-Cooled خود خنک شده

BIL اولیه:

95 کیلو ولت

مواد پیچ و خم:

گروه بردار:

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور غوطه ور شده در روغن,ترانسفورماتور بر روی پد توزیع برق نصب شده,ترانسفورماتور نصب شده بر روی پد 100kVA

Electrical Distribution Pad Mounted Transformer

100KVA Pad Mounted Transformer

توضیحات محصول

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور

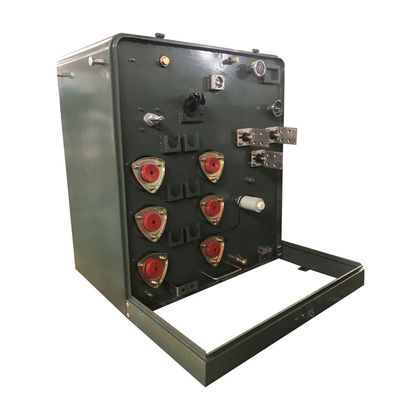

عکس های محصول کارخانه

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور 0

ویژگی عملکرد

1)تحت ایستگاه ترانسفورماتور ترکیبی، بالای کابینت با ساختاری از پشم سنگ است که دارای کانال تهویه است.می تواند به طور موثر تشعشع خورشیدی را کاهش دهد و از انتشار گرما اطمینان حاصل کند.
2) سطح کل پوسته کابینت اسپری های اولیه و رنگ ویژه ای دارد که توانایی ضد خوردگی قوی دارد.
3) قسمت داخلی را می توان به اتاق ولتاژ بالا، اتاق ترانسفورم و اتاق ولتاژ پایین تقسیم کرد.
4) همچنین آن را مجهز به دستگاه خروجی کنترل دمای خودکار برای اطمینان از محدوده دمای.
5)هر واحد دارای کنترل بی نقص، نمایش شارژ شده و سیستم روشنایی است.
6) تجهیزات دستگاه مطابق با نیاز به حفاظت IP33 هستند، دارای طراحی،ساخت و تکنولوژی معقول، با کیفیت خوب و نگهداری آسان هستند.

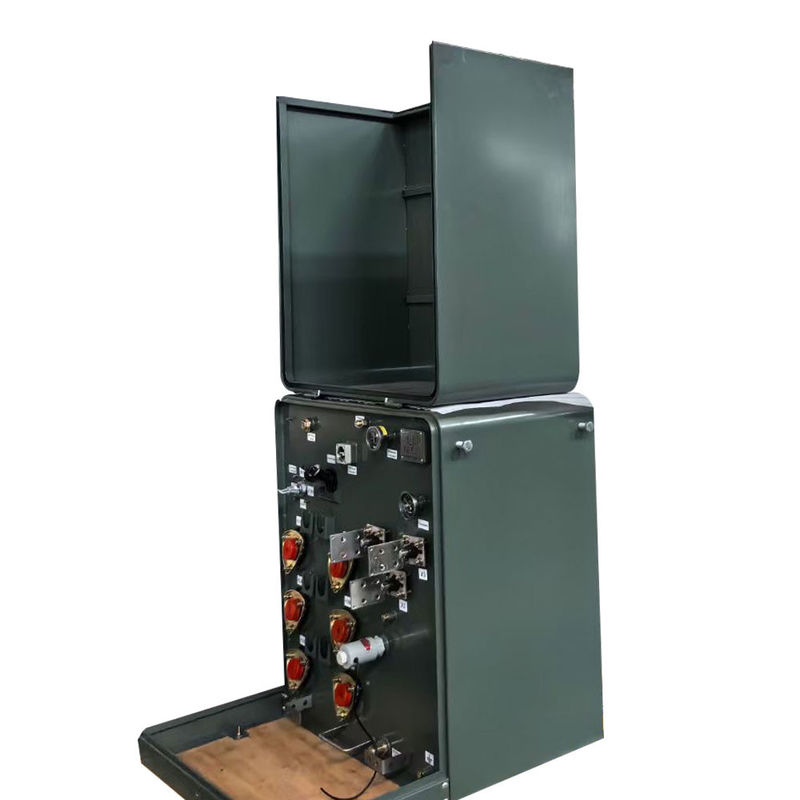

جزئیات محصول

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور 1

داده های اصلی

نوع ترانسفورماتور	پاد نصب شده، بخش
نوع تغذیه ترانسفورم	تغذیه حلقه
فاز	تک فاز (تواصل با شبکه الکتریکی سه فاز)
ظرفیت	100 کیلو وات
گروه بردار	۲۶
ولتاژ اولیه	12000 ولت
کلاس ولتاژ اولیه	کلاس 15 کلوولت
فازور اصلی	دلتا
BIL اصلی	95 کیلو ولت
ولتاژ ثانویه	120/240 (L-N-L)
کلاس ولتاژ ثانویه	1کلاس.2 کلوولت
فازور ثانویه	دو خط پیچ و تاب تک فاز
BIL ثانویه	30 کیلو ولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	ONAN؛ خود خنک کننده
مقاومت	2. ۰ درصد معمول
نوع اتصال اصلی	جبهه مرده
سوئیچ شکستن بار	4-موقعيت LBOR، چوب گرم قابل اجرا
درجه بندی سوئیچ شکستن بار	200 آمپر، 15 کیلو ولت
استانداردهای کارایی	با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مایع عایق بندی	مایع عایق روغن معدنی - مایع غیر PCB
وزن مایع (نفت) *	573.19 پوند
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط	-40°C تا +40°C (-50°F تا +104°F)
سطح صدا	۵۱ دبیا
ارتفاع (ارتفاع)	3300 فوت (1000 متر) بالاتر از سطح دریا یا پایین تر
مواد اصلی	فولاد جهت دار دانه
نصب	نصب پد
باز کردن لوله	ورود زیرزمینی/خروج زیرزمینی
ابعاد*	55.34''-W x 45.28''-D x 41.53''-H
وزن خشک (بدون روغن) *	881.83 پوند
وزن کل (پُر شده از مایع) *	19400.04 پوند
رتبه بندی	برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016
ویژگی ها	مجموعه ورودی بولت پنتا هید
	مایع عایق با نقطه آتش بالا
	مایع حاوی کمتر از 1ppm PCB
	خانه ضد دستکاری
	بخش سیم کشی NEMA 3R
	کلاه قابل قفل بلند کننده
کارایی	99.00%

محصولات فنی

واحد فاز پد نصب ترانسفورماتور مشخصات
رتبه بندی	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	ارتفاع	عمق	عرض	وزن روغن ((کیلوگرم)	وزن کل ((kg)
(kVA)	ولتاژ بالا ((kV)	هيچ از دست دادن بار	در بار از دست دادن	(ملی متر)	(ملی متر)	(ملی متر)	وزن روغن ((کیلوگرم)	وزن کل ((kg)
15 کلووا	34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران	50	195	840	740	610	45	294
25 کلووا		80	290	840	740	610	68	362
37.5 کلووا		106	360	840	760	610	75	476
50 کلووا		135	500	840	810	610	93	553
۷۵ کیلووایت		190	650	840	860	610	132	672
100 کلووا		280	1010	910	1200	965	230	714
۱۶۷ کیلو وات		435	1530	1000	1200	965	265	913
۲۵۰ کیلو وات		550	2230	1250	1300	1430	325	1106

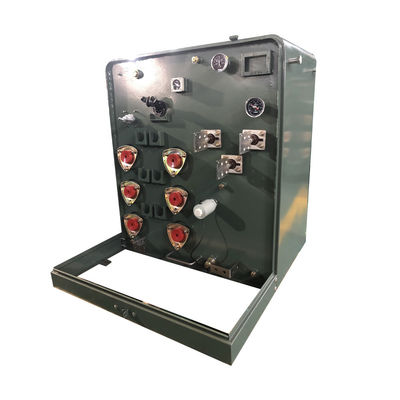

طراحی محصول

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور 2

لوازم

فرآیند تولید

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور 4

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور 5

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور 6

100KVA یک مرحله پد نصب ترانسفورماتور روغن غوطه ور قدرت توزیع الکتریکی ترانسفورماتور 7

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
