| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-75/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| ظرفیت رتبه بندی شده: | 75KVA | ولتاژ اولیه: | 12000 ولت |
|---|---|---|---|
| ولتاژ ثانویه: | 120/240 ولت | فاز: | تک فاز |
| روش خنک کننده: | <i>ONAN;</i> <b>روی یک؛</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | کارایی: | 99.00٪ |
| مواد پیچ و خم: | فلز مس | افزایش دما: | 65 درجه سانتی گراد |
| برجسته: | ترانسفورماتور تک فاز نصب شده بر روی پد,ترانسفورماتور 120 ولت,ترانسفورماتور دو طرفه نصب شده,120V Pad Mounted Transformer,Dual Winding Pad Mounted Transformer |
||
خلاصه

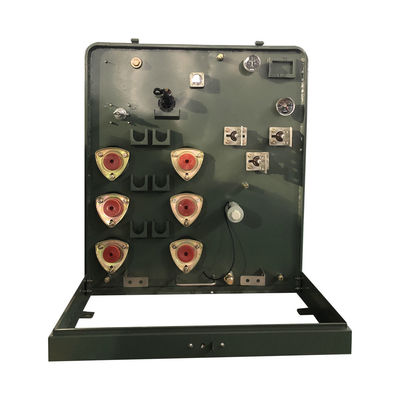

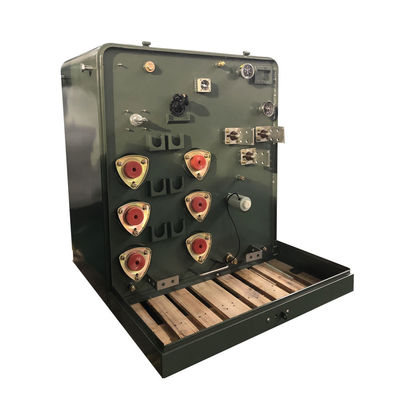

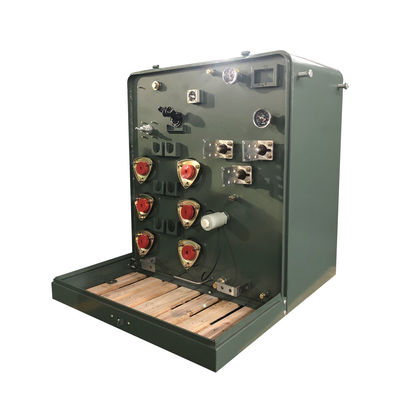

ترانسفورماتور تک فاز نصب شده در یک ترانسفورماتور توزیع شده با روغن است. ترانسفورماتور سنتی در یک پوسته نوع جعبه طراحی شده است.سر و صدا کم، از دست دادن کم، ایمنی و قابلیت اطمینان.این به طور گسترده ای در محله های مسکونی، مراکز تجاری، بیمارستان ها، پارک ها، مدارس و غیره استفاده می شود.ترانسفورماتورهای نصب شده در یک مرحله واحد، خود خنک می شوند،موجود در حلقه یا تغذیه شعاعی، و در مقابل هم قرار دارند، استاندارد های ANSI / CSA / IEEE را برآورده می کنند یا از آنها فراتر می روند.
جزئیات محصول
داده های اصلی
| نوع ترانسفورماتور | پاد نصب شده، بخش |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | فاز تک |
| ظرفیت | ۷۵ کیلو وات |
| ولتاژ اولیه | 12000 ولت |
| BIL اصلی | 95 کیلو ولت |
| ولتاژ ثانویه | 120/240 (L-N-L) |
| فازور ثانویه | دو خط پیچ و تاب تک فاز |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| مقاومت | 2٪ |
| نوع اتصال اصلی | جبهه مرده |
| درجه بندی سوئیچ شکستن بار | 200 آمپر، 15 کیلو ولت |
| وزن مایع (نفت) * | 595.24 پوند |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۵۱ دبیا |
| ارتفاع (ارتفاع) | ۳۳۰۰ فوت (۱۰۰۰ متر) بالاتر از سطح دریا یا پایین تر |
| مواد اصلی | فولاد جهت دار دانه |
| نصب | نصب پد |
| ابعاد* | 51.4''-W x 45.67''-D x 41.53''-H |
| وزن خشک (بدون روغن) * | 617.28 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| کارایی | 99.00% |
| کل زیان بار (به وات) * | +/- 1092W |
محصولات فنی
| واحد فاز پد نصب ترانسفورماتور مشخصات | ||||||||
| رتبه بندی | ولتاژ بالا ((kV) | هيچ از دست دادن بار | در بار از دست دادن | ارتفاع | عمق | عرض | وزن روغن ((کیلوگرم) | وزن کل ((kg) |
| (kVA) | (ملی متر) | (ملی متر) | (ملی متر) | |||||
| 15 کلووا | 34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 کلووا | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 کلووا | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 کلووا | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| ۷۵ کیلووایت | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 کلووا | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| ۱۶۷ کیلو وات | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| ۲۵۰ کیلو وات | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
ویژگی عملکرد
1)تحت ایستگاه ترانسفورماتور ترکیبی، بالای کابینت با سقف صفحه فولادی است که دارای یک کانال تهویه است.می تواند به طور موثر تشعشع خورشیدی را کاهش دهد و از انتشار گرما اطمینان حاصل کند.
2) سطح کل پوسته کابینت اسپری های اولیه و رنگ ویژه ای دارد که توانایی ضد خوردگی قوی دارد.
3) قسمت داخلی را می توان به اتاق ولتاژ بالا، اتاق ترانسفورم و اتاق ولتاژ پایین تقسیم کرد.
4) همچنین آن را مجهز به دستگاه خروجی کنترل دمای اتوماتیک برای اطمینان از محدوده دمای.
5)هر واحد دارای کنترل بی نقص، نمایش شارژ شده و سیستم روشنایی است.
6)تجهیزات دستگاه مطابق با نیاز به حفاظت IP33 هستند، دارای طراحی،ساخت و تکنولوژی معقول، با کیفیت خوب و نگهداری آسان هستند.
طراحی محصول
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
