فاز: | سه فاز | نوع: | ترانسفورماتور پر از روغن |
---|---|---|---|
روش خنک کننده: | ONAN/KNAN | فرکانس: | 50 هرتز / 60 هرتز |
مواد: | مس / آلومنیوم | ظرفیت رتبه بندی شده: | 10000Kva |
ولتاژ نامی: | 6kV-35kV | ||
برجسته: | ترانسفورماتور خنک کننده روغن 10000kva,33kv Step Up ترانسفورماتور,ترانسفورماتور خنک کننده روغن سه فاز,33kv Step Up Transformer,3Phase Oil Cooling Transformer |

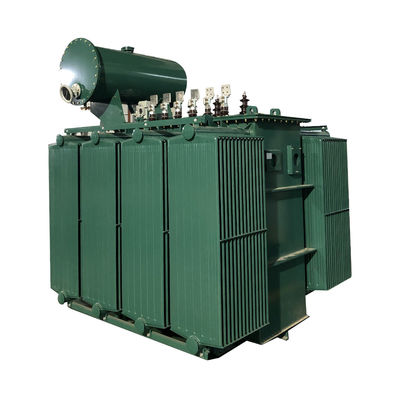

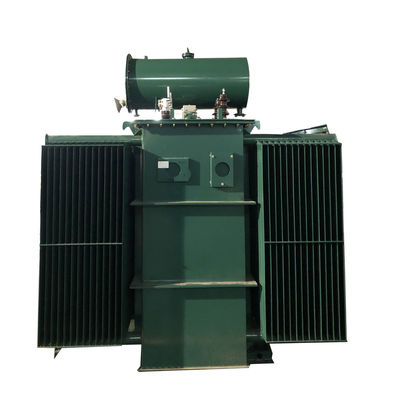

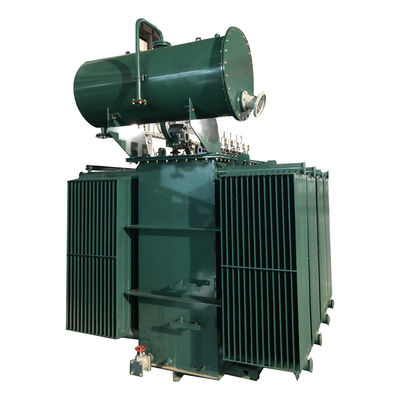

سیستم خنک کننده روغن ترانسفورم 10000kva 11kv تا 33kv ترانسفورم Step Up
ترانسفورماتور سه فازی که در روغن غوطه ور شده است، ساختار عایق بندی نوع جدیدی را اعمال می کند و مقاومت کوتاه را قوی می کند.هسته ي آهن از لايه ي سيليکونيک فولادي با کيفيت بالا ساخته شده استگروه پیچ و تاب ولتاژ بالا از خطوط مس آزاد اکسیژن با کیفیت بالا تشکیل شده است و ساختار چند لایه ای نوع طبل را اتخاذ می کند.تمام فانکشن ها با درمان ویژه ای برای جلوگیری از گشایش آنها پردازش شده اند.
ویژگی های محصول
▶ هسته آهن از فولاد سیلیکونی با کیفیت بالا است که به شکل دانه های سرد رول شده است، مفاصل 45 متر، بدون سوراخ و ساختار اتصال با نوار اپوکسی،سطح هسته با رنگ پوشش داده شده است تا از دست دادن و سر و صدا را کاهش دهد.
▶ با استفاده از ساختار عایق جدید، به طور موثر گرما را از بین می برد، افزایش دمای ترانسفورماتور را کاهش می دهد و عمر آن را افزایش می دهد.
▶ مخزن روغن با استفاده از مخزن موج دار و ساختار کاملاً بسته شده، که می تواند مانع از تماس روغن ترانسفورماتور با هوا و آب شود، پیری روغن را کند کند،طول عمر ترانسفورماتورتغییر حالت لاستیک ورق موج دار می تواند حجم روغن ترانسفورم را با توجه به گسترش و انقباض حرارتی تنظیم کند.
▶ این ترانسفورماتور برای حفاظت از امنیت با فشار آزاد شده است.دریچه آزادسازی فشار می تواند به طور ایمن و قابل اعتماد فشار را آزاد کند تا از گسترش حادثه جلوگیری شود.
مشخصات
SZ11 سری 2000-31500kVA 35kV ترانسفورماتور قدرت OLTC | |||||||
ظرفیت ((kVA) | ولتاژ نامی | گروه بردار | بدون از دست دادن بار ((w)) | از دست دادن بار ((w)) | مقاومت (٪) | ||
HV ((kV) | محدوده استفاده | LV ((kV) | |||||
2000 | 35 | 3*2.5% | 6.3 | Yd11 | 2300 | 19200 | 6.5 |
2500 | 10.5 | 2720 | 20600 | ||||
3150 | 35 تا 385 | 3230 | 24700 | 7 | |||
4000 | 3870 | 29100 | |||||
5000 | 4640 | 34200 | |||||
6300 | 5630 | 36700 | 8 | ||||
8000 | 6.3 | YNd11 | 7870 | 40600 | |||
10000 | 6.6 | 9280 | 48000 | ||||
12500 | 10.5 | 10900 | 56800 | ||||
16000 | 13100 | 70300 | |||||
20000 | 15500 | 82700 | |||||
25000 | 18300 | 97800 | 10 | ||||
31500 | 21800 | 11600 |
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
