| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-300/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه مرحله | ظرفیت: | 300KVA |
|---|---|---|---|
| ولتاژ اولیه: | 13800 ولت | ولتاژ ثانویه: | 208Y/120 |
| کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | گروه بردار: | Dyn1 |
| فرکانس: | 50/60 هرتز | مواد پیچ و خم: | مس |
| برجسته: | ترانسفورماتور سه فاز 300Kva,ترانسفورماتور سه فاز,ترانسفورماتور 13800 ولت,Loop Feed Three Phase Transformer,13800V Pad Mounted Transformer |
||

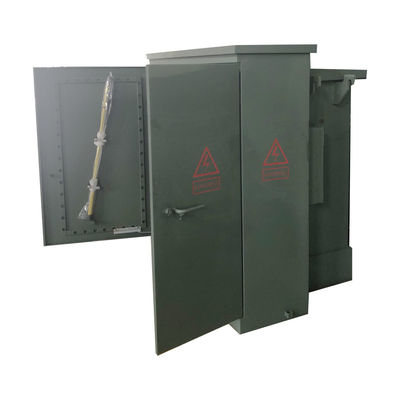

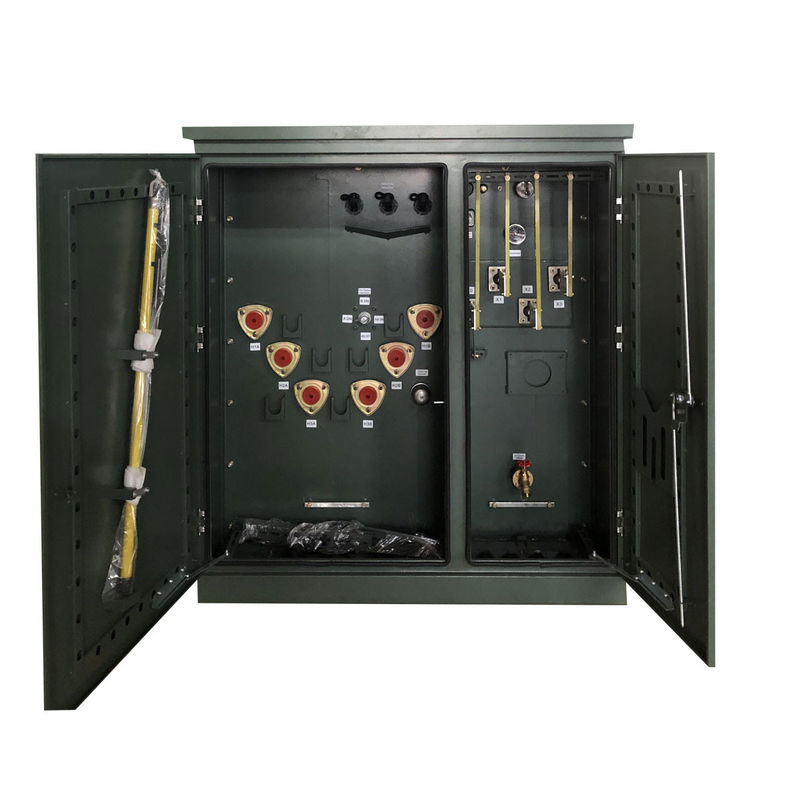

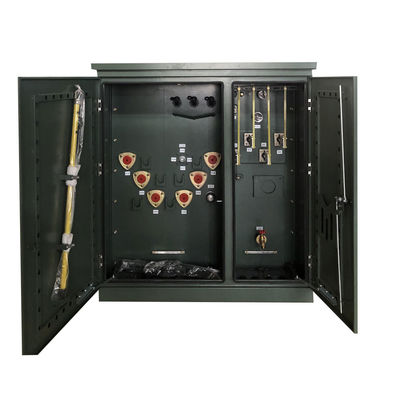

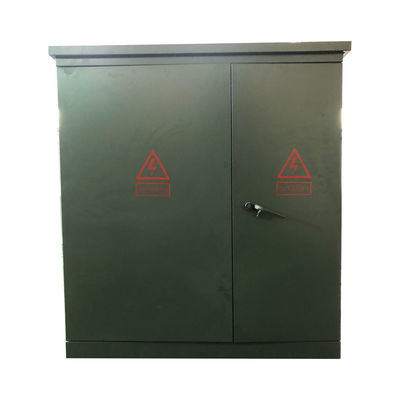

300Kva سه فاز پد نصب شده ترانسفورماتور حلقه تغذیه 13800V به 208Y120V
یک ترانسفورماتور padmount یک ترانسفورماتور توزیع خدمات عمومی نصب شده در زمین است که معمولاً در یک کابینت فلزی قفل شده قرار دارد و بر روی یک پد بتنی کوچک قرار دارد.آنها معمولاً در قدرت نامگذاری از حدود 75 تا حدود 5000 کیلو وات تولید می شوند و اغلب شامل فیوز ها و سوئیچ های داخلی می شوند.یک محفظه معمولی شامل یک مخزن برای نگه داشتن مجموعه هسته / کویل از ترانسفورماتور نصب شده در روغن یا مشابه آن است.و یک کابینت سیم کشی که دارای بخش های سیم کشی ولتاژ بالا و پایین برای محاصره بوش های ولتاژ بالا و پایین است، به ترتیب، از ترانسفورماتور، و غیره ترانسفورماتور ما پد نصب شده است طراحی و آزمایش شده با توجه به استانداردهای صنعت از جمله CSA، ANSI C.57وزارت انرژی و IEEE در صورت لزوم.
ویژگی
• کار 60 هرتز
• افزایش متوسط پیچ 65 درجه سانتیگراد.
• تنظیمات تغذیه شعاعی و حلقه ای

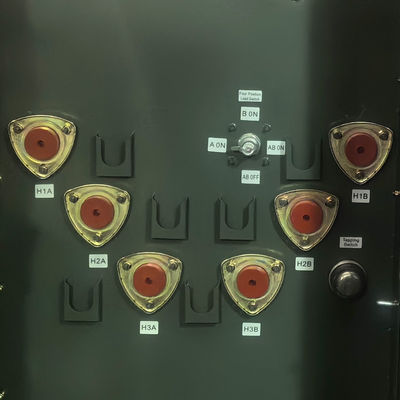

• نوع فرون های HV مرده و فعال.
• HV BIL 45 150 kV (جبه مرده) 200 kV (جبه زنده).
• LV BIL 30 و 60 کیلو ولت
• قفل کردن سه نقطه ای درب ولتاژ پایین
• درب ولتاژ بالا که فقط بعد از
در ولتاژ پایین باز شده.
• پارتیشن فولادی سخت
• مخزن ترانسفورم از پوشش تا پایه جوش داده شده است.
• برچسب نام دائمی.
• یک اینچ NPT لوله کلاه پر کردن تدارکات.
• پد های زمین تانک ANSI.
• دریچه تخلیه یک اینچ و نمونه گیر
• دریچه فشار خودکار (35 SCFM).
• تغییر نل با (2) 2.5% نل های ظرفیت کامل بالاتر
و کمتر از اسمی.
• یک سوراخ دست 10 × 18 × (یا 14 × 25 ×) در ترانسفورم
پوشش مخزن
• رنگ سبز زیتون (Munsell 7GY 3.29/1.5).
• طراحی، تولید و آزمایش مطابق با
با آخرین استانداردهای ANSI
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | سه مرحله |
| ظرفیت | ۳۰۰ کیلو وات |
| گروه بردار | DYN1 |
| ولتاژ اولیه | 13800 ولت |
| فازور اصلی | دلتا |
| ولتاژ ثانویه | 208Y/120 |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| دکمه تغییر دهنده | 5-موقعيت تغييرگر تايپ |
| مقاومت | 5.75 درصد |
| سوئیچ شکستن بار | کلید شکستن بار 4 موقعیت |
| استانداردهای کارایی | با استانداردهای DOE 2016 مطابقت دارد، با استانداردهای CSA مطابقت دارد با استانداردهای ANSI / IEEE |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | 55 دبیای |
| ابعاد* | 61-W x 54-D x 69-H |
| وزن کل (پُر شده از مایع) * | 3،637 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| با رتبه های کارایی CSA مطابقت دارد یا از آن فراتر می رود | |
| بهره وری % | 99.00% |
| از دست دادن کل بار (به وات) در 100٪ | +/- 3500W |
نقشه های فنی
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
