| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-75/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 75KVA یا سفارشی |
|---|---|---|---|
| ولتاژ اولیه: | 12470GrdY/7200V | ولتاژ ثانویه: | 480Y/277 |
| کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | رتبه بندی عایق: | کلاس E عایق بندی - 120°C، 248°F |
| مواد اصلی: | فولاد گرا | مواد پیچ و خم: | مس/آلومینیوم |
| برجسته: | ترانسفورماتور الکتریکی نصب شده بر باد,ترانسفورماتور الکتریکی سه فاز 75Kva,ترانسفورماتور نصب شده بر روی پد 3 فاز,75Kva Three Phase Electric Transformer,3Phase Pad Mounted Transformer |
||

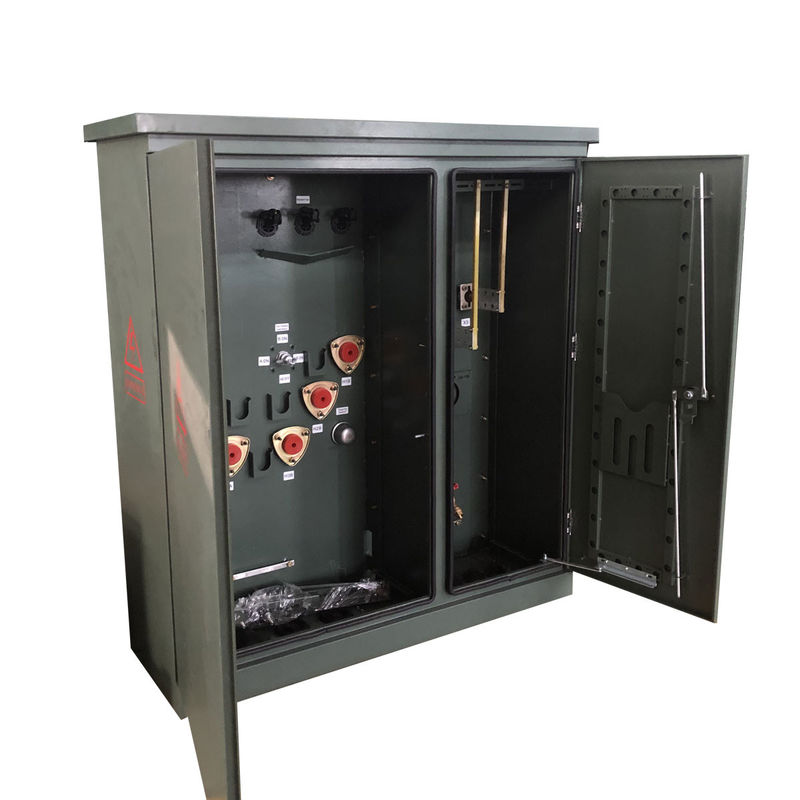

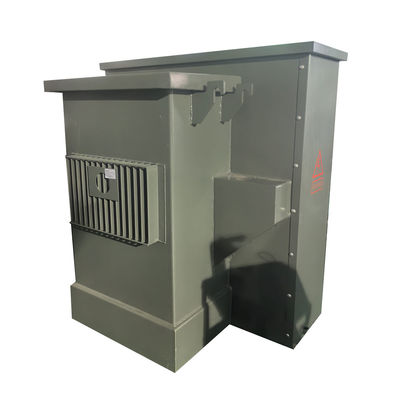

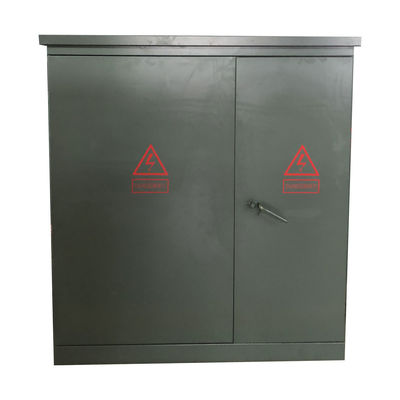

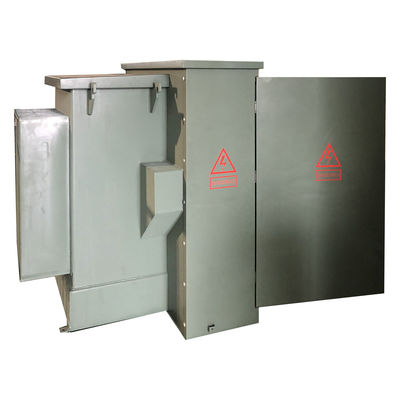

75Kva ترانسفورماتور الکتریکی سه فاز نصب شده 12470V تا 480V
وینلی یک خط کامل از ترانسفورماتورهای توزیع سه فاز پر از مایع را ارائه می دهد که با استانداردهای ANSI® / IEEE® مطابقت دارند.ترانسفورماتور ترکیبی به ویژه برای شبکه مرکز بار شهر قابل استفاده است، بنابراین می تواند مصرف را کاهش دهد و کیفیت تامین برق را بهبود بخشد. علاوه بر این، این سری از محصولات به طور گسترده ای در جوامع در سراسر کشور استفاده شده است،مکان های عمومی و شرکت معدن صنعتی و سایر مکان های توزیع.
عملکرد
1)ساختاری فشرده و معقول است و حجم آن کوچک است که تنها حدود یک سوم از جعبه تغییر سبک اروپایی با همان ظرفیت است.
2)ساختاری کاملاً مهر و موم شده و کاملاً عایق بندی شده، نیازی به ایجاد موانع ایمنی و تضمین قابل اعتماد ایمنی شخصی نیست؛
3)مختلف طرح های تغذیه برای کاربران برای انتخاب وجود دارد، که می توانند منبع تغذیه پایانی را اتخاذ کنند و شبکه حلقه ای یا منبع تغذیه دوگانه را تحقق بخشند؛
4)S11 ترانسفورماتور قدرت غوطه ور شده با روغن، که از دست دادن کم، افزایش دمای کم و ظرفیت بیش از حد قوی دارد، پذیرفته می شود.
۵) از فیوز های دوگانه (فیوز محافظت پشتیبان + فیوز پلاگین) برای محافظت استفاده می شود.و فیوز فیوز پلگ ان دارای ویژگی های دوگانه حساسیت به جریان و درجه حرارت برای اطمینان از عملکرد ایمن و قابل اعتماد محصول است.;
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | سه مرحله |
| ظرفیت | ۷۵ کیلو وات |
| گروه بردار | . نه |
| ولتاژ اولیه | 12470GrdY/7200 |
| ولتاژ ثانویه | 480Y/277 |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| دکمه تغییر دهنده | 5-موقعيت تغييرگر تايپ |
| بر روی Qty کلیک کنید | (2) FCAN بالاتر از نل، (2) FCBN پایین تر از نل |
| % ضربه بزنید | 2.5 درصد |
| رتبه سوئیچ تغییر کننده ضربه | 200 آمپر، 15 کیلو ولت |
| مقاومت (معمولی) | 3. ٪ |
| مواد پیچ و خم | آلومینیوم |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | ۵۱ دبیا |
| ابعاد* | 61''-W x 43''-D x 69''-H |
| وزن کل (پُر شده از مایع) * | 2، 160 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| بهره وری % | 99.10 درصد |
| بدون از دست دادن بار (در وات) | +/- 190W |
| از دست دادن بار کامل (به وات) در 100٪ | +/- 950W |
نقشه های فنی
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
