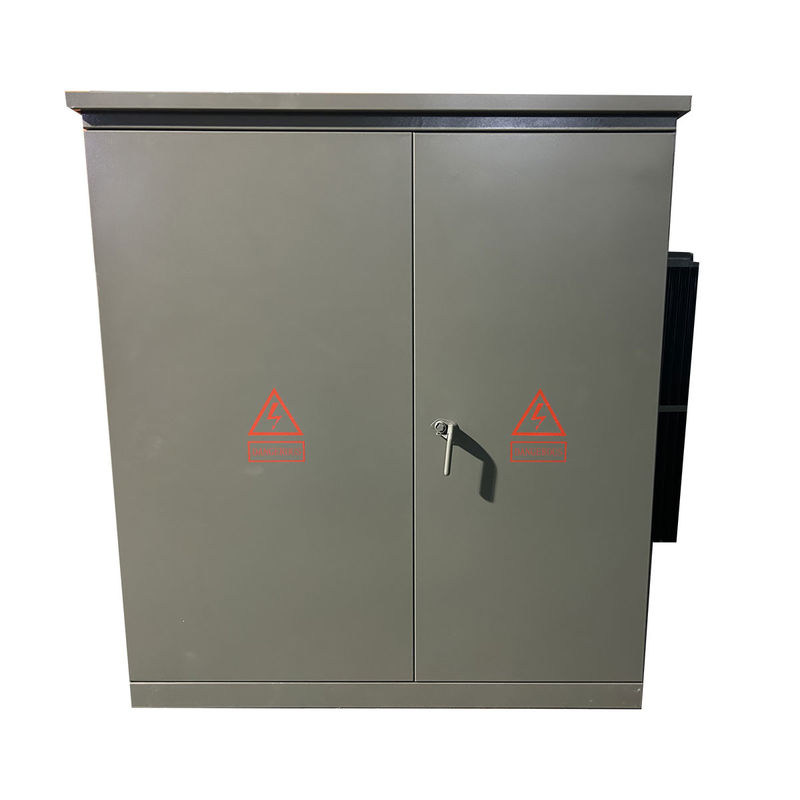

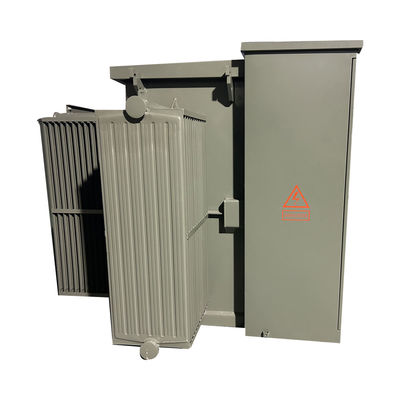

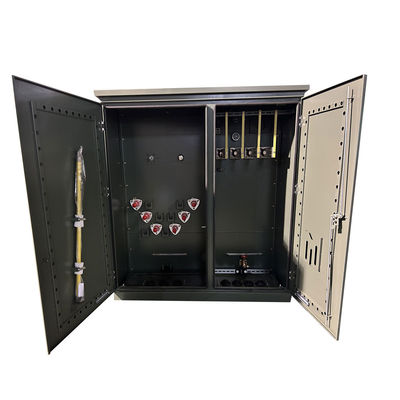

ANSI IEEE استاندارد الکتریکی سه فاز پد نصب شده ترانسفورماتور روغن غوطه ور 34500V تا 208V

اطلاعات پایه
محل منبع: چین
نام تجاری: WINLEY
گواهی: CE,ISO
شماره مدل: S-3000/15
مقدار حداقل تعداد سفارش: 1 واحد
قیمت: $5000-$150000
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 30 روز
شرایط پرداخت: T/T
قابلیت ارائه: 1000 مجموعه در ماه
اطلاعات تکمیلی
فاز: سه فاز ظرفیت: 3000KVA یا سفارشی
ولتاژ اولیه: 34500 GrdY ولتاژ ثانویه: 208Y/120
کلاس خنک کننده: <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> افزایش دما: 65 درجه سانتی گراد
گروه بردار: . آره مواد پیچ و خم: فلز مس
برجسته:

ترانسفورماتور نصب شده بر پد استاندارد ANSI,ترانسفورماتور نصب شده بر روی پد الکتریکی IEEE,ترانسفورماتور غوطه ور شده در روغن 34500V

,

IEEE Electrical Pad Mounted Transformer

,

Oil Immersed Transformer 34500V


توضیحات محصول

استاندارد ANSI IEEE 13200v تا 208V Loop Feed Oil Submerged Electrical Pad نصب شده در ترانسفورماتور





یک ترانسفورماتور پردومونت یا پردومونت یک ترانسفورماتور توزیع برق بر روی زمین نصب شده در یک کابینت فولادی قفل شده بر روی یک پد بتنی نصب شده است.از آنجایی که تمام نقاط اتصال پر انرژی به طور ایمن در یک خانه فلزی زمین بسته شده اند، یک ترانسفورماتور padmount را می توان در مکان هایی که برای محفظه حصار ندارند نصب کرد.



ساختار محصول



1)ساختاری فشرده و معقول است و حجم آن کوچک است که تنها حدود یک سوم از جعبه تغییر سبک اروپایی با همان ظرفیت است.
2)ساختاری کاملاً مهر و موم شده و کاملاً عایق بندی شده، نیازی به ایجاد موانع ایمنی و تضمین قابل اعتماد ایمنی شخصی نیست؛
3)مختلف طرح های تغذیه برای کاربران برای انتخاب وجود دارد، که می توانند منبع تغذیه پایانی را اتخاذ کنند و شبکه حلقه ای یا منبع تغذیه دوگانه را تحقق بخشند؛
4)S11 ترانسفورماتور قدرت غوطه ور شده با روغن، که از دست دادن کم، افزایش دمای کم و ظرفیت بیش از حد قوی دارد، پذیرفته می شود.
۵) از فیوز های دوگانه (فیوز محافظت پشتیبان + فیوز پلاگین) برای محافظت استفاده می شود.و فیوز فیوز پلگ ان دارای ویژگی های دوگانه حساسیت به جریان و درجه حرارت برای اطمینان از عملکرد ایمن و قابل اعتماد محصول است.;
6) کانکتور کابل 200A می تواند تحت بار وصل و جدا شود و می تواند به عنوان یک سوئیچ بار در شرایط اضطراری کار کند.
7) پیچ و تاب اتصال Dyn11 را اتخاذ می کند و هسته آهن یک ساختار سه فاز چهار ستون را اتخاذ می کند، به طوری که محصول می تواند تحت هر بار نامتقارن کار کند و نقطه خنثی حرکت نمی کند،ولتاژ ثابت استکیفیت منبع برق بالا است، کابینت گرم می شود، سر و صدا کم است و عملکرد حفاظت از صاعقه خوب است ؛
8)کابینت طراحی ضد خوردگی و درمان رنگ اسپری ویژه را اتخاذ می کند، زیبا و جدید، مناسب برای محیط های مختلف، و به دست آوردن اثر زیبایی شهر است.



ANSI IEEE استاندارد الکتریکی سه فاز پد نصب شده ترانسفورماتور روغن غوطه ور 34500V تا 208V 0



داده های اصلی



نوع ترانسفورماتور از نوع قطعات
پیکربندی ترانسفورم پد پر از مایع نصب شده
نوع تغذیه ترانسفورم تغذیه حلقه
عملیات عملیات مرحله ای
فاز سه مرحله
ظرفیت 3MVA (3000 KVA)
گروه بردار . آره
ولتاژ اولیه ۳۴۵۰۰ ولت
BIL اصلی 150 کیلو ولت
ولتاژ ثانویه 13200 گردی
افزایش دما ۶۵ درجه سانتیگراد
درجه بندی عایق بندی کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده KNAN؛ خود خنک کننده
مقاومت 5.75 درصد
فرکانس 60 هرتز
مواد پیچ و خم مس
بهره وری % 99.20 درصد
بدون از دست دادن بار (در وات) +/- 2,700W
از دست دادن بار کامل (به وات) در 100٪ +/- 15500W



شرایط محیطی برای استفاده عادی



ارتفاع: حداکثر 1000 متر
دمای محیط: نه بالاتر از +40°C، نه پایین تر از -25°C، تفاوت میانگین دمای روزانه بیش از 35°C، تفاوت میانگین دمای سالانه بیش از 20°C؛
سرعت باد بیش از 35 متر در ثانیه نیست.
خطر انفجار در محل نصب وجود ندارد، هیچ خوردگی شیمیایی و لرزش شدید وجود ندارد.
روش خنک کننده: خنک کننده هوای طبیعی (AN)



نقشه های فنی



ANSI IEEE استاندارد الکتریکی سه فاز پد نصب شده ترانسفورماتور روغن غوطه ور 34500V تا 208V 1



مشخصات



ترانسفورماتور سه فاز
قدرت نامی (KVA) ولتاژ بالا (KV) ولتاژ پایین (V) خسارت (W)
از دست دادن بدون بار (W) از دست دادن بار (W)
75KVA 24.94/14.4kV
12.47/7.2kV
34.5KV/
19.92KV/
13.8KV/
13.2KV/
یا دیگران
120 و 240 ولت
480Y/
۲۷۷ ولت
600Y/
۳۴۷ ولت
180 1250
112.5KVA 200 1500
150KVA 280 2200
225KVA 400 3050
300KVA 480 3650
500KVA 680 5100
750KVA 980 7500
1000KVA 1150 10300
1500KVA 1640 14500
2000KVA 2160 20645
2500KVA 2680 23786
3000KVA 3300 25300
3750KVA 4125 27875
5000KVA 5200 30000



فرآیند تولید



150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 4

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 5

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 6



سوالات عمومی



1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
