فاز: | سه فاز | ظرفیت: | 1000KVA |
---|---|---|---|
ولتاژ اولیه: | 34500 ولت | ولتاژ ثانویه: | 208Y/120 |
کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | افزایش دما: | 65 درجه سانتی گراد |
مواد اصلی: | فولاد گرا | مواد پیچ و خم: | فلز مس |
برجسته: | ترانسفورماتور غوطه ور شده 1000kva,ترانسفورماتور نصب شده بر روی پد ISO,ترانسفورماتور غوطه ور شده در روغن 1MVA,ISO Pad Mounted Transformer,1MVA Oil Immersed Transformer |

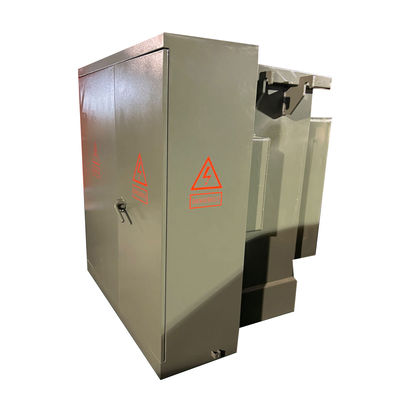

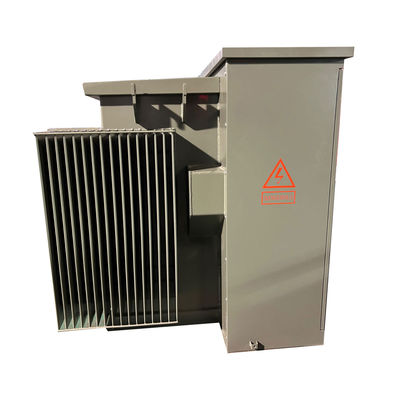

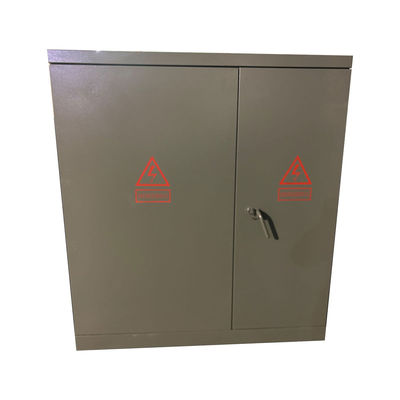

سه فاز 1000kva روغن غوطه ور باد الکتریکی نصب شده انواع ترانسفورماتور 34.5KV به 208V
WINLEY یک خط کامل از ترانسفورماتورهای توزیع سه فاز پر از مایع را ارائه می دهد که مطابق با استانداردهای ANSI®/IEEE® قابل اجرا هستند.,مناسب برای موقعیت های ولتاژ بالا و ظرفیت بزرگ، مانند ایستگاه های برق، مصرف برق صنعتی و غیره است. در سناریوهای بار بالا، ولتاژ بالا،ترانسفورماتورهای غوطه ور شده با روغن عملکرد و ثبات بهتری دارند.
ساختار محصول
1) بخش ترانسفورماتور و بخش کابینت کنترل از نسخه ایالات متحده که بخش ترانسفورماتور یک ساختار کاملاً مهر و موم است،و روغن عایق کننده می تواند دو نوع روغن نقطه روشن شدن بالا یا روغن معمولی باشد..

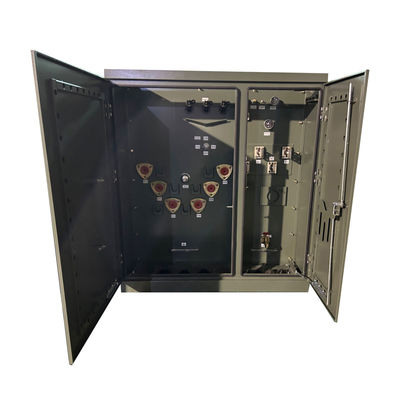

2) کابینت کنترل به یک اتاق ولتاژ بالا و یک اتاق ولتاژ پایین تقسیم شده است.
3) اتاق ولتاژ بالا مجهز به: پلاگین کابل ولتاژ بالا، گیرنده رعد و برق، دستگیره کار گیرنده بار، دستگیره سوئیچ لوله کشی غیر تحریک، فیوز پلاگین، شیر فشار،ترمومتر، فشار سنج، اندازه گیری موقعیت روغن، پلاگین های پر کردن روغن، شیرهای تخلیه روغن و غیره، سوئیچ های بار، تغییر دهنده های لوله های خاموش، فیوز های پلاگین و غیره.همگی با هسته ترانسفورمور در روغن ترانسفورمور غوطه ور می شوند.کابل ولتاژ بالا و ترانسفورماتور با اتصال کابل آرنج متصل می شوند.
4) طرف ولتاژ پایین می تواند با قطع کننده های باد، ترانسفورماتورهای جریان و همچنین اندازه گیری انرژی الکتریکی، آمپتر و ولت متری نصب شود.و مدارهای خروجی و دستگاه های جبران ظرفیت را می توان با توجه به نیازهای کاربر پیکربندی کرد.
داده های اصلی
نوع ترانسفورماتور | از نوع قطعات |
پیکربندی ترانسفورم | پد پر از مایع نصب شده |
نوع تغذیه ترانسفورم | تغذیه حلقه |
عملیات | عملیات مرحله ای |
فاز | سه مرحله |
ظرفیت | 1MVA (1000 KVA) |
گروه بردار | DYN1 |
ولتاژ اولیه | ۴۱۶۰ ولت |
BIL اصلی | ۶۰ کیلوولت |
ولتاژ ثانویه | 480Y/277 |
افزایش دما | ۶۵ درجه سانتیگراد |
درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
کلاس خنک کننده | KNAN؛ خود خنک کننده |
مقاومت | 5.75 درصد |
درجه بندی سوئیچ شکستن بار | 300 آمپر، 5 کیلوویت |
مواد پیچ و خم | آلومینیوم / مس |
بهره وری % | 99.20 درصد |
بدون از دست دادن بار (در وات) | +/- 1,300W |
از دست دادن بار کامل (به وات) در 100٪ | +/- 8500W |
ویژگی های استاندارد
• کار 60 هرتز
• افزایش متوسط پیچ 65 درجه سانتیگراد.
• تنظیمات تغذیه شعاعی و حلقه ای
• نوع فرون های HV مرده و فعال.
• HV BIL 45 150 kV (جبه مرده) 200 kV (جبه زنده).
• LV BIL 30 و 60 کیلو ولت
• قفل کردن سه نقطه ای درب ولتاژ پایین
• درب ولتاژ بالا که فقط بعد از
در ولتاژ پایین باز شده.
• پارتیشن فولادی سخت
• مخزن ترانسفورم از پوشش تا پایه جوش داده شده است.
• برچسب نام دائمی.
• یک اینچ NPT لوله کلاه پر کردن تدارکات.
• پد های زمین تانک ANSI.
• دریچه تخلیه یک اینچ و نمونه گیر
• دریچه فشار خودکار (35 SCFM).
• تغییر نل با (2) 2.5% نل های ظرفیت کامل بالاتر
و کمتر از اسمی.
• یک سوراخ دست 10 × 18 × (یا 14 × 25 ×) در ترانسفورم
پوشش مخزن
• رنگ سبز زیتون (Munsell 7GY 3.29/1.5).
• طراحی، تولید و آزمایش مطابق با
با آخرین استانداردهای ANSI
نقشه های فنی
مشخصات
ترانسفورماتور سه فاز | ||||
قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
