| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-3750/35 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 3750KVA |
|---|---|---|---|
| ولتاژ اولیه: | 34500GrdY/19920 | ولتاژ ثانویه: | 480 ولت |
| گروه بردار: | Dyn1 | افزایش دما: | 65 درجه سانتی گراد |
| مقاومت (معمولی): | 5.0٪ معمولی | مواد پیچ و خم: | فلز مس |
| برجسته: | ترانسفورماتور نصب شده بر روی پد 3750Kva,IEEE 3Phase Pad Mounted Transformer (ترانسفورماتور نصب شده بر پد سه فاز),ترانسفورماتور سه فاز ANSI,IEEE 3Phase Pad Mounted Transformer,ANSI Three Phase Transformer |
||

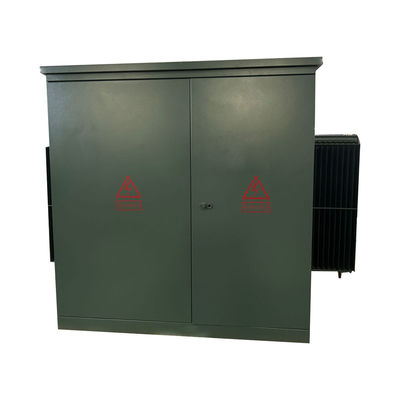

IEEE/ANSI 3750Kva 34500V تا 480V ترانسفورماتور سه فاز نصب شده
ترانسفورماتورهای توزیع سه فازی که در روغن غوطه ور شده اند قدرتمند و قابل اعتماد هستند و با توجه به محیط زیست طراحی شده انداین ترانسفورماتورها قابلیت اطمینان و حفاظت از تجهیزات حیاتی را افزایش می دهند.هزینه های عملیاتی پایین تر و انتشار گرما از این ترانسفورماتورها آنها را به یک انتخاب ایده آل برای طیف گسترده ای از برنامه های کاربردی تبدیل می کند.

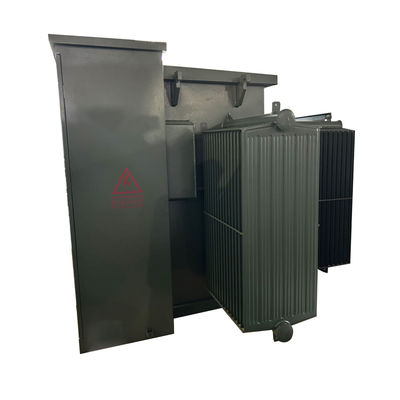

ساختار
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| عملیات | عملیات مرحله پایین (برای مرحله بالا تایید نشده) |
| فاز | سه مرحله |
| ظرفیت | 3.75 MVA (3750 KVA) |
| گروه بردار | YnD1 |
| ولتاژ اولیه | 34500GrdY/19920 |
| کلاس ولتاژ اولیه | کلاس 35 کیلووتی |
| BIL اصلی | ۲۰۰ کیلوولت |
| ولتاژ ثانویه | ۴۸۰ ولت |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت | 5. ۰ درصد معمول |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| ابعاد* | 100'' W x 87' D x 85' H |
| وزن خشک (بدون روغن) * | 8،040 پوند |
| وزن کل (پُر شده از مایع) * | 14،330 پوند |
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
توضیحات:
ما می توانیم این زیر ایستگاه را به عنوان نیاز کاربر و مشتری در زیر نمودار نقشه / یک خط (SLD) و نیاز آنها انجام دهیم. ما این زیر ایستگاه را تحت استاندارد بین المللی IEC1330 ،H طراحی و تولید می کنیم.Vاستاندارد IEC62271-200.

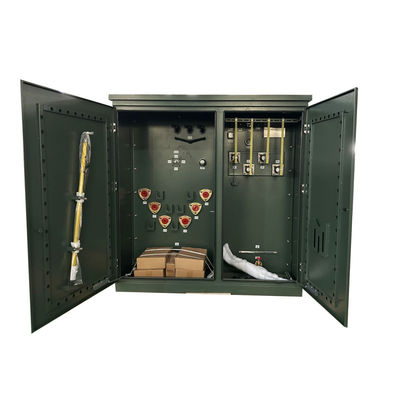

اتاق هاي HV و LV با عملکرد کامل هستند.
1H.V. کمپارتمنت دارای روش های مختلف تامین برق در هنگام آزمایش منبع برق در یک بار، همچنین می تواند با دستگاه های آزمایش H.V. نصب شود تا به تقاضای آزمایش H.V. برسد.
2) محفظه ترانسفورماتور می تواند S11،S13 یا دیگر ترانسفورماتور کم مصرف روغن غوطه ور و ترانسفورماتور نوع خشک انتخاب شود.محفظه ترانسفورماتور دارای سیستم های خنک کننده باد و سیستم های روشنایی است.
3) بخش ولتاژ پایین می تواند بر اساس نیاز کاربران ساخته شود ، آن را به تصویب می رسد ساختار ثابت یا تجمعی برای سیستم تامین برق ، آن را بسیاری از عملکرد مانند توزیع نور ،توزیع برق، قدرت واکنشی، آزمایش قدرت الکتریکی... و غیره برای بهبود کیفیت توزیع برق و رضایت کاربر.
این زیرستاسیون دارای مواد فلزی، فولاد ضد زنگ و غیر فلزی است که می تواند توسط کاربران و مشتریان انتخاب شود.
این ایستگاه فرعی یک واحد توزیع و تامین برق بسیار مهم در شبکه برق کابل الکتریکی است. این یک نوع مجموعه کامل از منابع برق با کنترل، محافظت و تبدیل H.V.توزیع.. آن را در 3 فاز AC 50Hz و نرخ فعلی حداکثر 1600KVA ترانسفورم استفاده می شود. آن را به طور گسترده ای در شرکت های صنعتی و معدن، مناطق مسکونی، بیمارستان، مرکز خرید،ساختمان های بلند و سایر سیستم های توزیع.
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
