| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-25/13.2 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| نوع ترانسفورماتور: | پایه نصب شده | ظرفیت: | 25KVA یا سفارشی |
|---|---|---|---|
| روش خنک کننده: | ONAN/KNAN | افزایش دما: | 65 درجه سانتی گراد |
| ولتاژ اولیه: | 13200GrdY/7620 | ولتاژ ثانویه: | 120/240 ولت (LNL) |
| فاز: | تک فاز | مواد پیچ و خم: | مس |
| برجسته: | ترانسفورماتور توزیع قطب نصب شده,ترانسفورماتور توزیع 25kva,ترانسفورماتور تک فاز 13.2KV,25kva Pole Mounted Distribution Transformer,Single Phase Transformer 13.2KV |
||

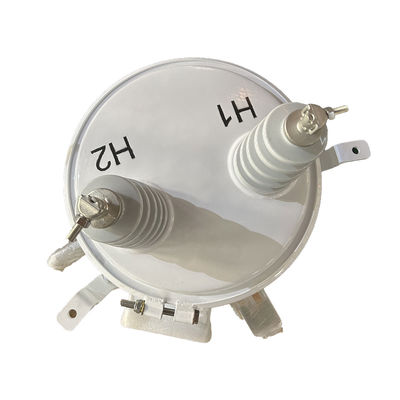

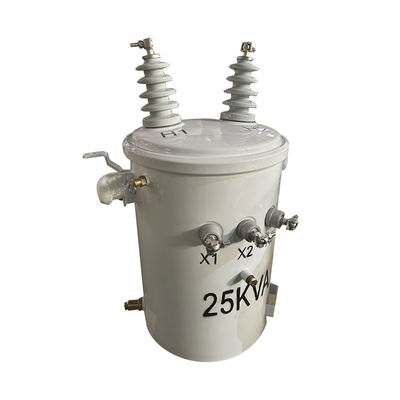

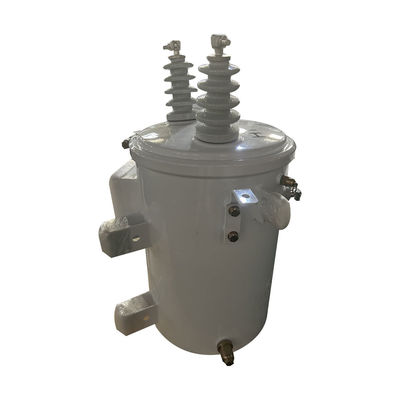

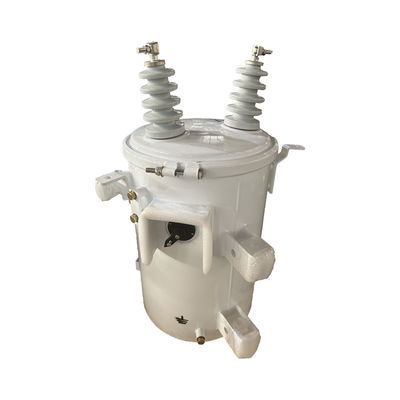

ترانسفورماتور توزیع 25kva تک فاز 13.2KV تا 240V 37.5KVA 50KVA 250KVA 100KVA 150KVA
در شبکه توزیع با منبع برق غیرمتمرکز، ترانسفورماتور تک فاز دارای مزایای قابل توجهی به عنوان ترانسفورماتور توزیع است.می تواند طول خطوط توزیع ولتاژ پایین را کاهش دهد، از دست دادن خط را کاهش می دهد و کیفیت تامین برق را بهبود می بخشد.این ترانسفورماتور با استفاده از روش نصب تعلیق نوع نصب قطب مشخص می شود، حجم کوچک، سرمایه گذاری ساخت زیرساخت های کوچک، کاهش شعاع تامین برق ولتاژ پایین و می تواند از دست دادن خط ولتاژ پایین را بیش از 60٪ کاهش دهد.ترانسفورماتور یک ساختار کاملا مهر و موم با ظرفیت بیش از حد قوی را اتخاذ می کند، قابلیت اطمینان بالا در عملیات مداوم، نگهداری ساده و عمر طولانی.
ویژگی استاندارد
*طراحی با هزینه موثر
*کارایی بالا و سطح کم سر و صدا
* قابلیت دو ولتاژ
*پوشش با استاندارد IEEE C57 مطابقت دارد یا از آن فراتر می رود
*پوشش عالی برای محافظت در برابر عوامل محیطی
*بوشینگ های ولتاژ پایین پولیمری
*بوشینگ های ولتاژ بالا از نوع پورسلین
*پوش مناسب یا بش های ولتاژ نصب شده در کنار
*پایان های نوع اسپد یا کلیمپ
*قابل تطابق با هر دو روغن معدنی و روغن گیاهی زیست تجزیه شده به عنوان روغن عایق
*تأمين براکت بازدار تشعشع، با براکت ها در صورت لزوم در دسترس است
داده های اصلی
| نوع ترانسفورماتور | ترانسفورماتور توزیع هوایی، نوع معمولی |
| پیکربندی ترانسفورم | قطب پر از مایع نصب شده |
| نوع قطبی ترانسفورماتور | کسری |
| فاز | فاز تک |
| ظرفیت | 25 کیلو وات |
| ولتاژ اولیه | 13200GrdY/7620 |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| BIL اصلی | 95 کیلوویت |
| ولتاژ ثانویه | 120/240 ولت (L-N-L) |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| دکمه تغییر دهنده | 5-موقعیت تغییر نل با/دستگیر عملیاتی خارجی |
| بر روی Qty کلیک کنید | (2) FCAN بالا، (2) FCBN پایین |
| % ضربه بزنید | 2.5 درصد |
| مکان تغييرگر دکمه | وسط بدن مخزن، سمت چپ لوازم نصب |
| مقاومت | 2.5 درصد |
| وزن مایع* | 99.21 پوند |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | ۴۸ دبیا |
| ابعاد* | 21.65''-W x 24.8''-D x 40.16''-H |
| وزن کل (پُر شده از مایع) * | ۴۷۰ پوند |
مشخصات
| 10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
