| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-2500/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 2500KVA |
|---|---|---|---|
| ولتاژ اولیه: | ۴۱۶۰ ولت | ولتاژ ثانویه: | 480Y/277 |
| گروه بردار: | Dyn1 | افزایش دما: | 65 درجه سانتی گراد |
| مقاومت (معمولی): | 5.75٪ | فرکانس: | 60 هرتز |
| برجسته: | ترانسفورماتور نصب شده بر روی پد 2500kva,ترانسفورماتور نصب شده بر روی پد سه فاز 480 ولت,ترانسفورماتور نوع روغن ISO,3Phase Pad Mounted Transformer 480V,ISO Oil Type Transformer |
||

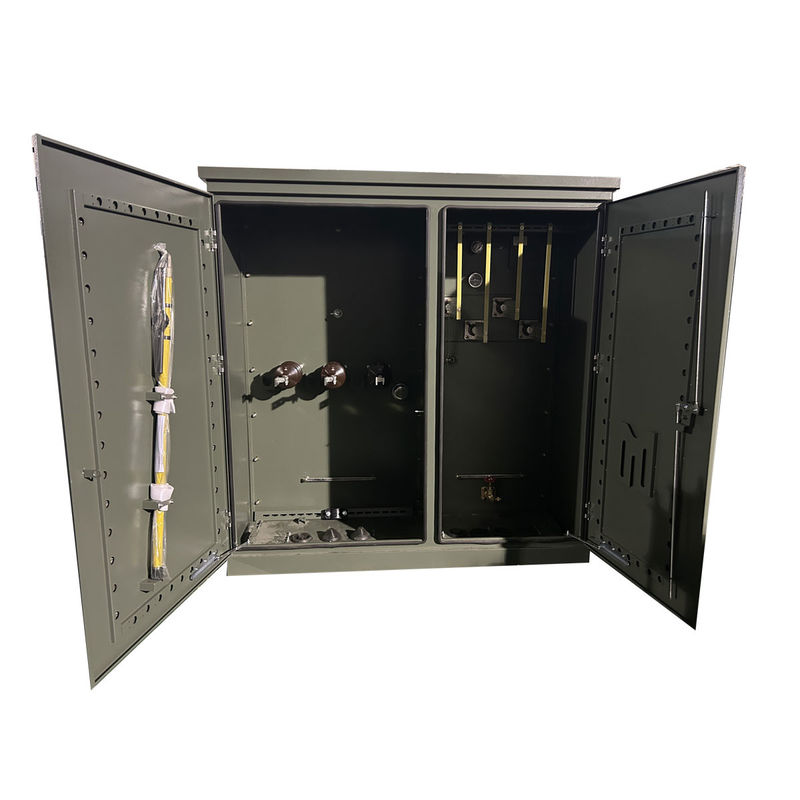

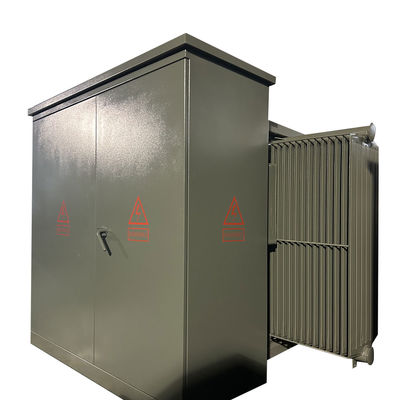

2500Kva سه فاز پد نصب ترانسفورمور قدم پایین4160V تا 480V
توضیحات:
ما می توانیم این زیر ایستگاه را به عنوان نیاز کاربر و مشتری در زیر نمودار نقشه / یک خط (SLD) و نیاز آنها انجام دهیم. ما این زیر ایستگاه را تحت استاندارد بین المللی IEC1330 ،H طراحی و تولید می کنیم.Vاستاندارد IEC62271-200.
اتاق هاي HV و LV با عملکرد کامل هستند.
1) H.V.compartment دارای روش های مختلف تامین برق در هنگام آزمایش منبع برق در یک بار است، همچنین می تواند با دستگاه های آزمایش H.V. نصب شود تا به تقاضای آزمایش H.V. برسد.
2) اتاق ترانسفورماتور می تواند انتخاب شود S11، S13 یا دیگر ترانسفورماتور کم مصرف روغن غوطه ور و ترانسفورماتور نوع خشک.محفظه ترانسفورماتور دارای سیستم های خنک کننده باد و سیستم های روشنایی است.
3) بخش ولتاژ پایین می تواند با توجه به نیاز کاربران ساخته شود، آن را به تصویب می رسد ساختار ثابت یا تجمعی به سیستم تامین برق، آن را بسیاری از عملکرد مانند توزیع نور،توزیع برق، قدرت واکنشی، آزمایش قدرت الکتریکی... و غیره برای بهبود کیفیت توزیع برق و رضایت کاربر.
این زیرستاسیون دارای مواد فلزی، فولاد ضد زنگ و غیر فلزی است که می تواند توسط کاربران و مشتریان انتخاب شود.
این ایستگاه فرعی یک واحد توزیع و تامین برق بسیار مهم در شبکه برق کابل الکتریکی است. این یک نوع مجموعه کامل از منابع برق با کنترل، محافظت و تبدیل H.V.توزیع.. آن را در 3 فاز AC 50Hz و نرخ فعلی حداکثر 1600KVA ترانسفورم استفاده می شود. آن را به طور گسترده ای در شرکت های صنعتی و معدن، مناطق مسکونی، بیمارستان، مرکز خرید،ساختمان های بلند و سایر سیستم های توزیع.
داده های اصلی

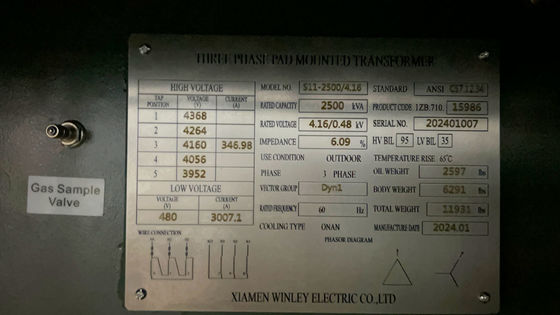

| اطلاعات مشخصات 2500KVA | |||
| نه، نه | جزئیات | واحد | مشخصات |
| 1 | نوع | ~ | بسته بندی شده، تغذیه شعاعی |
| 2 | ظرفیت نامی | kVA | 2500 |
| 3 | شماره فاز | ~ | 3 |
| 4 | ولتاژ اولیه | V | 4160 |
| 5 | پایان دادن اصلی | ~ | پوشه های چینی |
| 6 | ولتاژ ثانویه | V | 480Y/277 |
| 7 | اتصال ثانویه | ~ | 12 سوراخ |
| 8 | نوع ضربه زدن | ~ | تماس خارج از مدار |
| 9 | محدوده استفاده | % | ±2*2.5% |
| 10 | روش خنک کننده | ~ | اونان |
| 11 | فرکانس نامی | هرتز | 60 |
| 12 | گروه بردار | ~ | داین1 |
| 13 | کلاس عایق بندی | ~ | A(105°C) |
| 14 | افزایش دمای بدن | K | 65 |
| 15 | از دست دادن خارج از بار | W | 2700 |
| 16 | از دست دادن بار (85°C) | W | 23200 |
| 17 | مقاومت | % | 5.0~75 |
| 18 | مواد پیچ و تاب | ~ | مس |
ویژگی
1.تغییرات اصلی
1-تغییرگر 5-موقعیت
2)4 موقعیت سوئیچ توقف بار، می تواند با یک چوب گرم کار کند و انعطاف پذیری در تعمیر و نگهداری را فراهم می کند.
2. اتصال پایان
1) کابل های اصلی برق با کانکتورهای آرنج متصل می شوند.
2) چاه های بش با فشار خارجی با ورودی های بار شکن.
3)بوشینگ های کامل بار شکستن یا غیر بار شکستن
4) پایان ثانویه بشینگ های بیرونی با NEMA 4 سوراخ، 6 سوراخ، 8 سوراخ، 10 سوراخ یا 12 سوراخ ، پشتیبانی های Spade در دسترس هستند.
3دستگاه محافظ
1) فیوز های بیونت فیوز های محدود کننده جریان جزئی.
2) دستگاه کاهش فشار خودکار.
3) اندازه گیری سطح روغن.
۴) دمات نورد روغن
5) فشار وکیوم گج.
6) دریچه تخلیه با نمونه گیر
7) کلاس توزیع، گیرنده های اکسید فلزی، 3-36 kV.
8)طبقه توزیع، گیرنده های صمام 3-27 کیلو ولت
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
