| نام تجاری: | WINLEY |
| شماره مدل: | S-5000/15 |
| مقدار تولیدی: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| شرایط پرداخت: | T/T |

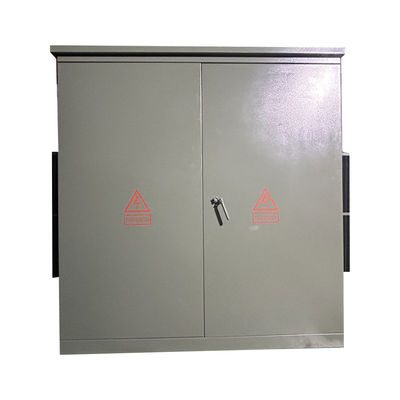

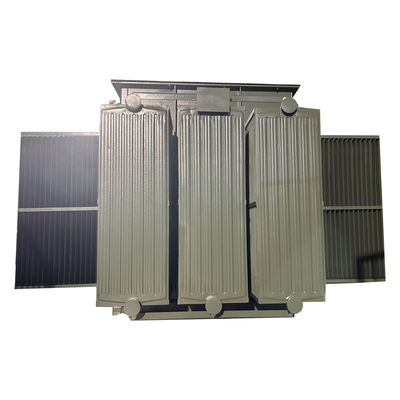

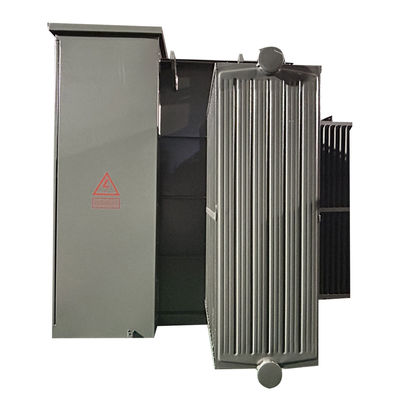

13.8kv سه ترانسفورماتور الکتریکی با نوع روغن سه فاز نصب شده 5000kva
عملکرد
1) ساختار جمع و جور و معقول است و حجم آن کوچک است که تنها حدود یک سوم از جعبه تغییر سبک اروپایی با همان ظرفیت است.
2) ساختاری کاملاً بسته و کاملاً عایق بندی شده، نیازی به ایجاد موانع ایمنی و تضمین قابل اعتماد ایمنی شخصی نیست؛
3) طیف وسیعی از طرح های تامین برق برای کاربران برای انتخاب وجود دارد که می توانند منبع تغذیه پایانی را اتخاذ کنند و شبکه حلقه ای یا منبع تغذیه دوگانه را تحقق بخشند.
4) S11 ترانسفورماتور قدرت غوطه ور شده روغن، که با از دست دادن کم، افزایش دمای کم و ظرفیت بیش از حد قوی است پذیرفته شده است؛
5) فیوز های دوگانه (فیوز محافظت پشتیبان + فیوز پلاگین) برای محافظت استفاده می شود.و فیوز فیوز پلگ ان دارای ویژگی های دوگانه حساسیت به جریان و درجه حرارت برای اطمینان از عملکرد ایمن و قابل اعتماد محصول است.;
6) کانکتور کابل 200A می تواند تحت بار وصل و جدا شود و می تواند به عنوان یک سوئیچ بار در شرایط اضطراری کار کند.
7) پیچ و تاب اتصال Dyn11 را اتخاذ می کند و هسته آهن یک ساختار سه فاز چهار ستون را اتخاذ می کند، به طوری که محصول می تواند تحت هر بار نامتقارن کار کند و نقطه خنثی حرکت نمی کند،ولتاژ ثابت است، کیفیت منبع برق بالا است، کابینت گرم می شود، سر و صدا کم است و عملکرد حفاظت از صاعقه خوب است ؛
8) کابینت طراحی ضد خوردگی و درمان رنگ اسپری ویژه را اتخاذ می کند، زیبا و رمان، مناسب برای محیط های مختلف، و به دست آوردن اثر زیبایی شهر است.
جزئیات محصول
داده های اصلی
| اطلاعات مشخصات | |||
| نه، نه | جزئیات | واحد | مشخصات |
| 1 | نوع | ~ | نصب باد، تغذیه حلقه ای |
| 2 | ظرفیت نامی | kVA | 5000 |
| 3 | شماره فاز | ~ | 3 |
| 4 | ولتاژ اولیه | V | 13800دلتا |
| 5 | بشینگ اولیه | ~ | 600A بوشینگ |
| 6 | ولتاژ ثانویه | V | 480Y/277 |
| 10 | روش خنک کننده | ~ | اونان |
| 11 | فرکانس نامی | هرتز | 60 |
| 12 | گروه بردار | ~ | داین1 |
| 13 | کلاس عایق بندی | ~ | A |
| 14 | افزایش دمای بدن | K | 65 |
| 15 | از دست دادن خارج از بار | W | 4310 |
| 16 | از دست دادن بار (75°C) | W | 31000 |
| 17 | مقاومت | % | 7.5 |
| 18 | مواد پیچ و تاب | ~ | مس یا آلومینیوم |
| 19 | مواد هسته ای | ~ | فولاد سیلیکونی |
| 20 | مواد خنک کننده | روغن معدنی | |
| 21 | مواد مسکن | ~ | از فولاد ضد زنگ 304 |
| 22 | رنگ محفظه | ~ | سبز مونسل |
| 23 | وضعیت سرویس | ~ | داخل یا بیرون |
| 24 | سطح دریا | م | ≤1000 |
| 25 | استاندارد | ~ | ASNI |
ساختار محصول
1) بخش ترانسفورماتور و بخش کابینت کنترل از نسخه ایالات متحده، که بخش ترانسفورماتور یک ساختار کاملا بسته است،و روغن عایق کننده می تواند دو نوع روغن نقطه روشن شدن بالا یا روغن معمولی باشد..

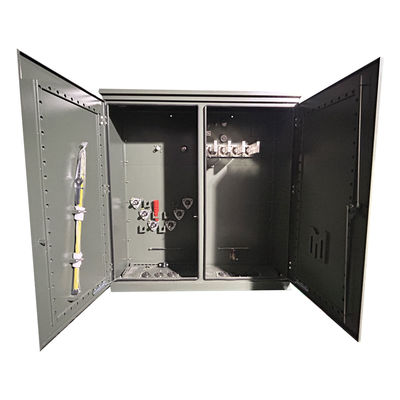

2) کابینت کنترل به یک اتاق ولتاژ بالا و یک اتاق ولتاژ پایین تقسیم شده است.

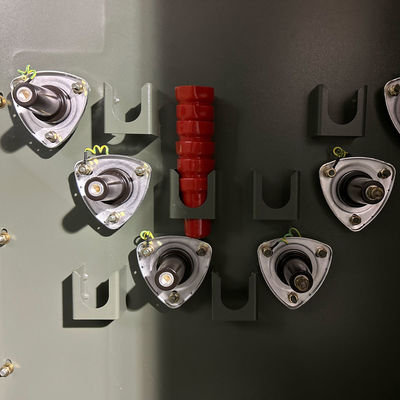

3) اتاق ولتاژ بالا مجهز به: پلاگین کابل ولتاژ بالا، گیرنده رعد و برق، دستگیره کاربری سوئیچ بار، دستگیره سوئیچ لوله کشی غیر تحریک، فیوز پلگ ان، شیر فشار،ترمومتر، فشار سنج، روغن موقعیت سنج، روغن پر کردن پلگ، روغن دریچه های تخلیه، و غیره، سوئیچ های بار، خاموش کردن تحریک نل تغییر دهنده، فیوز پلگ در و غیرههمگی با هسته ترانسفورمور در روغن ترانسفورمور غوطه ور می شوند.کابل ولتاژ بالا و ترانسفورماتور با اتصال کابل آرنج متصل می شوند.
4) طرف ولتاژ پایین می تواند با قطع کننده های مدار هوا، ترانسفورماتورهای جریان و همچنین شمارنده های انرژی الکتریکی، آمپترها و ولتمترها نصب شود.و مدارهای خروجی و دستگاه های جبران ظرفیت می توانند با توجه به نیازهای کاربر پیکربندی شوند.
مشخصات
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
|
