فاز: | سه فاز | ظرفیت: | 2500KVA |
---|---|---|---|
ولتاژ اولیه: | 13200 ولت | ولتاژ ثانویه: | 480Y/277 |
گروه بردار: | Dyn1 | افزایش دما: | 65 درجه سانتی گراد |
مقاومت (معمولی): | 5.75٪ | فرکانس: | 60 هرتز |
برجسته: | ترانسفورماتور نصب شده 2500Kva,ایستگاه فرعی توزیع 13200V,زیر ایستگاه توزیع 3 فاز,Distribution Substation 13200V,3Phase Distribution Substation |

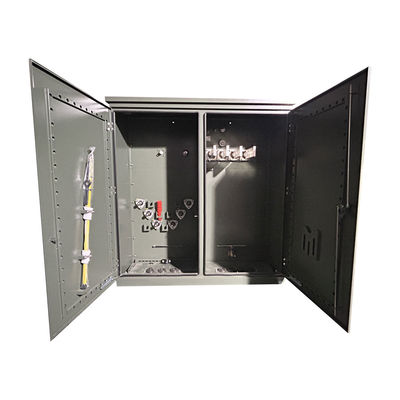

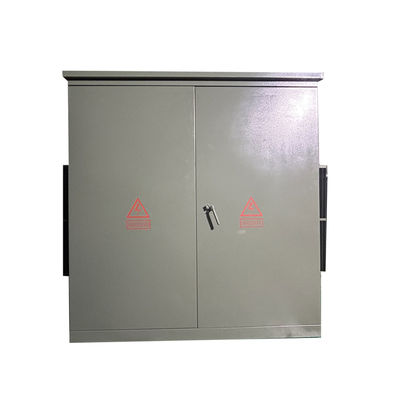

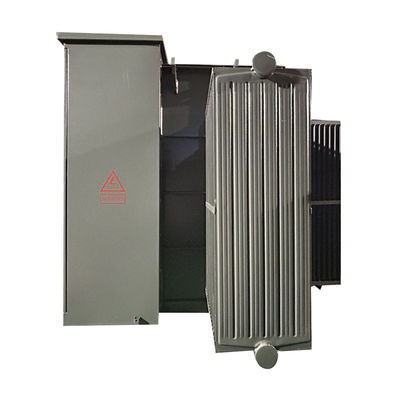

ایستگاه برق توزیع سه فاز نصب شده در ترانسفورم 13200 ولت تا 480 ولت 2500 Kva
عملکرد
1) ساختار جمع و جور و معقول است و حجم آن کوچک است که تنها حدود یک سوم از جعبه تغییر سبک اروپایی با همان ظرفیت است.
2) ساختاری کاملاً بسته و کاملاً عایق بندی شده، نیازی به ایجاد موانع ایمنی و تضمین قابل اعتماد ایمنی شخصی نیست؛
3) طیف وسیعی از طرح های تغذیه برای کاربران برای انتخاب وجود دارد که می توانند منبع تغذیه پایانی را اتخاذ کنند و شبکه حلقه ای یا منبع تغذیه دوگانه را تحقق بخشند.
4) S11 ترانسفورماتور قدرت غوطه ور شده روغن، که از دست دادن کم، افزایش دمای کم و ظرفیت بیش از حد قوی است، پذیرفته شده است.
5) فیوز های دوگانه (فیوز محافظت پشتیبان + فیوز پلگ ان) برای محافظت استفاده می شود.و فیوز فیوز پلگ ان دارای ویژگی های دوگانه حساسیت به جریان و درجه حرارت برای اطمینان از عملکرد ایمن و قابل اعتماد محصول است.;
6) کانکتور کابل 200A می تواند تحت بار وصل و جدا شود و می تواند به عنوان یک سوئیچ بار در شرایط اضطراری کار کند.
7) پیچ و تاب اتصال Dyn11 را اتخاذ می کند و هسته آهن یک ساختار سه فاز چهار ستون را اتخاذ می کند، به طوری که محصول می تواند تحت هر بار نامتقارن کار کند و نقطه خنثی حرکت نمی کند،ولتاژ ثابت استکیفیت منبع برق بالا است، کابینت گرم می شود، سر و صدا کم است و عملکرد حفاظت از صاعقه خوب است ؛
8) کابینت طراحی ضد خوردگی و درمان رنگ اسپری ویژه را اتخاذ می کند، زیبا و جدید، مناسب برای محیط های مختلف، و به دست آوردن اثر زیبایی شهر است.
داده های اصلی
فاز | سه مرحله |
ظرفیت | ۲۵۰۰ کیلو وات |
گروه بردار | YnD1 |
ولتاژ اولیه | 480Y/277 |
کلاس ولتاژ اولیه | 1کلاس.2 کلوولت |
فازور اصلی | Wye-N |
BIL اصلی | 30 کیلو ولت |
ولتاژ ثانویه | 13200GrdY/7620 |
کلاس ولتاژ ثانویه | کلاس 15 کلوولت |
فازور ثانویه | "وی" خاک شده |
BIL ثانویه | 95 کیلو ولت |
فرکانس | ۶۰ هرتز |
افزایش دما | ۶۵ درجه سانتیگراد |
درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
کلاس خنک کننده | KNAN؛ خود خنک کننده |
مقاومت (معمولی) | 5.75 درصد |
درجه بندی سوئیچ شکستن بار | 200 آمپر، 15 کیلو ولت |
محل سوئیچ شکستن بار | بخش جلو ولتاژ بالا (HV) |
استانداردهای کارایی | مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE |
درجه بندی K-Factor (تخفیف هارمونیک) | K-1 (استانداردی) |
مواد پیچ و خم | مس |
درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
سطح صدا | ۶۱ دی بی ای |
رتبه بندی ارتفاع | 3300 فوت (1000 متر) بالای سطح دریا |
مواد اصلی | فولاد جهت دار دانه |
مواد مخزن | فولاد پوشش داده شده |
وزن خشک (بدون روغن) * | 4۵۶۶ پوند |
وزن کل (پُر شده از مایع) * | 10۵۶۷ پوند |
بهره وری % | 99.10 درصد |
بدون از دست دادن بار (در وات) | +/- 2,100W |
از دست دادن بار کامل (به وات) در 100٪ | +/- 14500W |
ویژگی
• کار 60 هرتز
• افزایش متوسط پیچ 65 درجه سانتیگراد.
• تنظیمات تغذیه شعاعی و حلقه ای
• نوع فرون های HV مرده و فعال.
• HV BIL 45 150 کلو ولت (جبه مرده) 200 کلو ولت (جبه زنده).
• LV BIL 30 و 60 کیلو ولت
• قفل کردن سه نقطه ای درب ولتاژ پایین
• درب ولتاژ بالا که فقط بعد از
در ولتاژ پایین باز شده.
• پارتیشن فولادی سخت
• مخزن ترانسفورم از پوشش تا پایه جوش داده شده است.
• برچسب نام دائمی.
• یک اینچ NPT لوله کلاه پر کردن تدارکات.
• پد های زمین تانک ANSI.
• دریچه تخلیه یک اینچ و نمونه گیر
• دریچه فشار خودکار (35 SCFM).
• تغییر نل با (2) 2.5% نل های ظرفیت کامل بالاتر
و کمتر از اسمی.
• یک سوراخ دست 10 × 18 × (یا 14 × 25 ×) در ترانسفورم
پوشش مخزن
• رنگ سبز زیتون (Munsell 7GY 3.29/1.5).
• طراحی، تولید و آزمایش مطابق با
با آخرین استانداردهای ANSI
مشخصات
ترانسفورماتور سه فاز نصب شده | ||||
قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
