ترانسفورماتور 50Kva تک فاز نصب شده در پد قدم پایین 12.47Kv به 208V

اطلاعات پایه
محل منبع: چین
نام تجاری: WINLEY
گواهی: CE,ISO
شماره مدل: D-50/15
مقدار حداقل تعداد سفارش: 1 واحد
قیمت: $1000-$10000
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: 30 روز
شرایط پرداخت: T/T
قابلیت ارائه: 1000 مجموعه در ماه
اطلاعات تکمیلی
فاز: تک فاز ظرفیت رتبه بندی شده: 50KVA یا سفارشی
ولتاژ اولیه: 12470GrdY/7200 ولتاژ ثانویه: 240/120
افزایش دما: 65 درجه سانتی گراد کلاس خنک کننده: روی یک
مواد پیچ و خم: فلز مس کارایی: 99.00٪
برجسته:

99.......,ترانسفورماتور نصب شده 12.47Kv,ترانسفورماتور تک فاز 50Kva

,

Pad Mounted Transformer 12.47Kv

,

50Kva Single Phase Transformer


توضیحات محصول

50Kva یک مرحله پد نصب شده ترانسفورمور قدم پایین 12.47Kv به 208V





ترانسفورماتور تک فاز نصب شده در یک ترانسفورماتور توزیع شده با روغن است. ترانسفورماتور سنتی در یک پوسته نوع جعبه طراحی شده است.سر و صدا کم، از دست دادن کم، ایمنی و قابلیت اطمینان.این به طور گسترده ای در محله های مسکونی، مراکز تجاری، بیمارستان ها، پارک ها، مدارس و غیره استفاده می شود.ترانسفورماتورهای نصب شده در یک مرحله واحد، خود خنک می شوند،موجود در حلقه یا تغذیه شعاعی، و در مقابل هم قرار دارند، استاندارد های ANSI / CSA / IEEE را برآورده می کنند یا از آنها فراتر می روند.

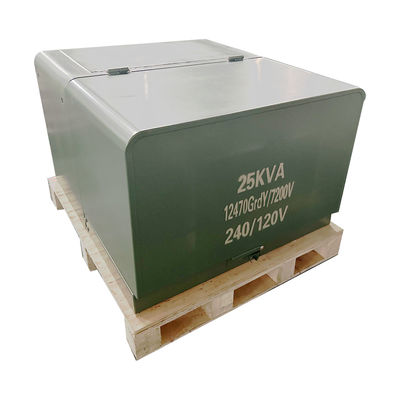

ترانسفورماتور 50Kva تک فاز نصب شده در پد قدم پایین 12.47Kv به 208V 0





داده های اصلی



نوع ترانسفورماتور از نوع II، با کمربند نصب شده
نوع تغذیه ترانسفورم تغذیه حلقه
فاز فاز تک
ظرفیت 50 کیلو وات
گروه بردار ۲۶
ولتاژ اولیه 12470GrdY/7200
کلاس ولتاژ اولیه کلاس 15 کلوولت
فازور اصلی "وی" خاک شده
BIL اصلی 95 کیلو ولت
ولتاژ ثانویه 120/240 (L-N-L)
کلاس ولتاژ ثانویه 1کلاس.2 کلوولت
فازور ثانویه دو خط پیچ و تاب تک فاز
BIL ثانویه 30 کیلو ولت
فرکانس ۶۰ هرتز
افزایش دما ۶۵ درجه سانتیگراد
درجه بندی عایق بندی کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده ONAN؛ خود خنک کننده
مقاومت 2 درصد
مواد پیچ و خم مس
ابعاد* 34.25''-W x 37.4''-D x 25.2''-H
وزن خشک (بدون روغن) * 507.05 پوند
وزن کل (پُر شده از مایع) * 1432.98 پوند
رتبه بندی برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016
کارایی 99.00%
بدون از دست دادن بار (در وات) * +/- 176W
از دست دادن بار (در وات) * +/- 650W




ویژگی



• مطابق با استاندارد های ANSI®، IEEE® و NEMA® یا فراتر از آن
• مطابق با استاندارد بهره وری انرژی 10 CFR بخش 431 برای ترانسفورماتورهای توزیع
• پوشش مخزن بیش از IEEE Std C57 است.12.28TM-2005 و IEEE Std C57.12استانداردهای.29TM-2005 (فقط واحدهای فولاد ضد زنگ)
• انطباق کامل با IEEE Std C5712.28TM-2005 استاندارد الزامات یکپارچگی محفظه
• برچسب نامی با لیزر حک شده
• وسایل بلند کننده فولاد ضد زنگ
• مقررات زمین گیری مخزن
• دستگاه کاهش فشار اتوماتیک
• روغن معدنی برق
• درب با پیچ و بشکه های فولاد ضد زنگ
• جیب قفل شناور برای تراز آسان
• قفل درب پنتا هید فولاد ضد زنگ
• تهیه و تخلیه روغن
• سقف قابل برداشتن
• پوشش مخزن گنبدی جوش
• چاه های با ولتاژ بالا - 200 A



عکس های کارخانه

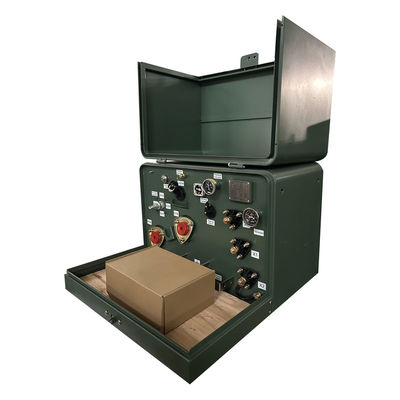

ترانسفورماتور 50Kva تک فاز نصب شده در پد قدم پایین 12.47Kv به 208V 1





مشخصات



25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد
سرمایه ی نامی (kVA) بالا ولتاژ پایین ((v) نماد اتصال استاندارد مقاومت مدار کوتاه ((٪) کارایی
ولتاژ ((v) (٪)
25 4160 7200 12000 12470 13200 13800 19920 24940 34500 110 220 230 400 480 II0,II6 IEEE/ANSI/DOE 10.0-4.5% 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43
500 99.49



نقاشی

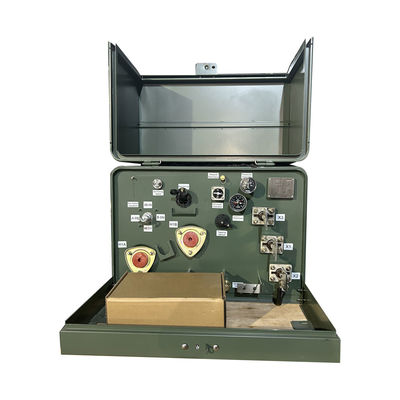

ترانسفورماتور 50Kva تک فاز نصب شده در پد قدم پایین 12.47Kv به 208V 2



لوازم



ترانسفورماتور 50Kva تک فاز نصب شده در پد قدم پایین 12.47Kv به 208V 3



فرآیند تولید



ترانسفورماتور 50Kva تک فاز نصب شده در پد قدم پایین 12.47Kv به 208V 4



 225 KVA Pad Mount Three Phase Oil Type Transformer 4160V To 480 1 225 KVA Pad Mount Three Phase Oil Type Transformer 4160V To 480 2



سوالات عمومی



1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
