| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-3500/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 3750KVA |
|---|---|---|---|
| ولتاژ اولیه: | 13800 ولت | ولتاژ ثانویه: | 480Y/277 |
| گروه بردار: | Dyn1 | افزایش دما: | 65 درجه سانتی گراد |
| مقاومت (معمولی): | 5.75٪ | فرکانس: | 60 هرتز |
| برجسته: | 3750 ترانسفورماتور نصب شده بر روی پد Kva,ترانسفورماتور نصب شده بر باد 480 ولت,ترانسفورماتور سه فاز 13.8KV,Pad Mounted Transformer 480V,Three Phase Transformer 13.8KV |
||

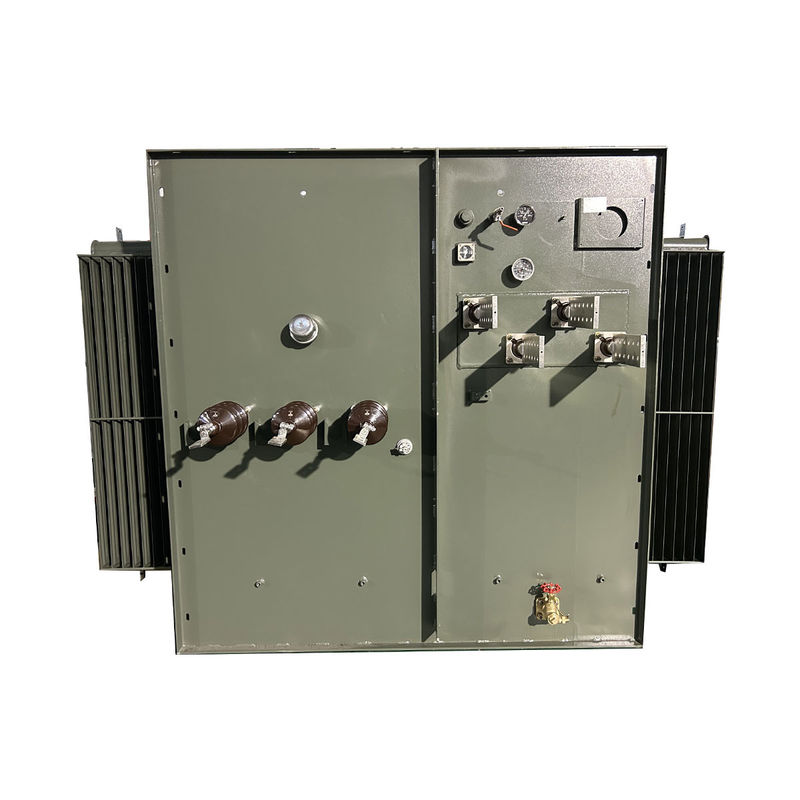

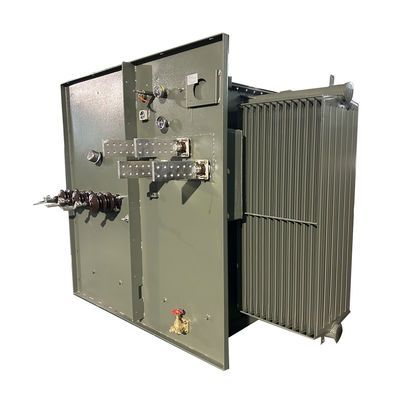

2500Kva 3750 Kva سه فاز پد نصب شده ترانسفورمور قدم پایین 13.8KV به 480V

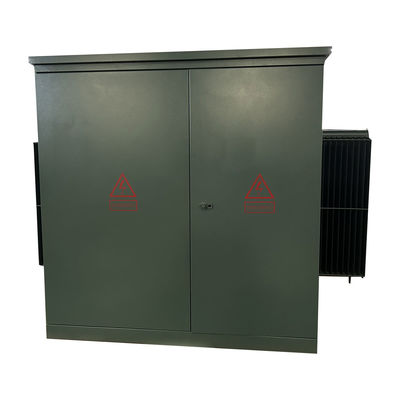

یک ترانسفورماتور پردومونت یا پردومونت یک ترانسفورماتور توزیع برق بر روی زمین نصب شده در یک کابینت فولادی قفل شده بر روی یک پد بتنی نصب شده است.از آنجایی که تمام نقاط اتصال پر انرژی به طور ایمن در یک خانه فلزی زمین بسته شده اند، یک ترانسفورماتور padmount را می توان در مکان هایی که برای محفظه حصار ندارند نصب کرد.
داده های اصلی
| اطلاعات مشخصات | |||
| نه، نه | جزئیات | واحد | مشخصات |
| 1 | نوع | ~ | نصب باد، تغذیه حلقه ای |
| 2 | ظرفیت نامی | kVA | 3750 |
| 3 | شماره فاز | ~ | 3 |
| 4 | ولتاژ اولیه | V | 13800دلتا |

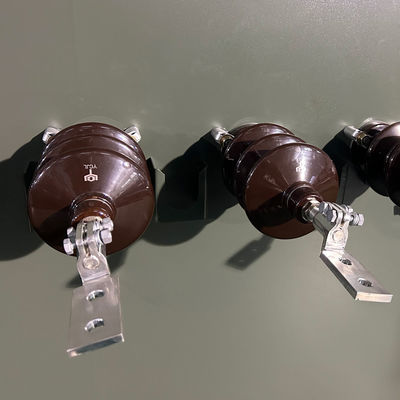

| 5 | بشینگ اولیه | ~ | 600A بوشینگ |
| 6 | ولتاژ ثانویه | V | 480Y/277 |
| 10 | روش خنک کننده | ~ | اونان |
| 11 | فرکانس نامی | هرتز | 60 |
| 12 | گروه بردار | ~ | داین1 |
| 13 | کلاس عایق بندی | ~ | A |
| 14 | افزایش دمای بدن | K | 65 |
| 15 | از دست دادن خارج از بار | W | 3610 |
| 16 | از دست دادن بار (75°C) | W | 27300 |
| 17 | مقاومت | % | 7.5 |
| 18 | مواد پیچ و تاب | ~ | مس یا آلومینیوم |
| 19 | مواد هسته ای | ~ | فولاد سیلیکونی |
| 20 | مواد خنک کننده | روغن معدنی | |
| 21 | مواد مسکن | ~ | از فولاد ضد زنگ 304 |
| 22 | رنگ محفظه | ~ | سبز مونسل |
| 23 | وضعیت سرویس | ~ | داخل یا بیرون |
| 24 | سطح دریا | م | ≤1000 |
| 25 | استاندارد | ~ | ASNI |
ویژگی
• کار 60 هرتز
• افزایش متوسط پیچ 65 درجه سانتیگراد.
• تنظیمات تغذیه شعاعی و حلقه ای
• نوع فرون های HV مرده و فعال.
• HV BIL 45 150 kV (جبه مرده) 200 kV (جبه زنده).
• LV BIL 30 و 60 کیلو ولت
• قفل کردن سه نقطه ای درب ولتاژ پایین
• درب ولتاژ بالا که فقط بعد از
در ولتاژ پایین باز شده.
• پارتیشن فولادی سخت
• مخزن ترانسفورم از پوشش تا پایه جوش داده شده است.
• برچسب نام دائمی.
• یک اینچ NPT لوله کلاه پر کردن تدارکات.
• پد های زمین تانک ANSI.
• دریچه تخلیه یک اینچ و نمونه گیر
• دریچه فشار خودکار (35 SCFM).
• تغییر نل با (2) 2.5% نل های ظرفیت کامل بالاتر
و کمتر از اسمی.
• یک سوراخ دست 10 × 18 × (یا 14 × 25 ×) در ترانسفورم
پوشش مخزن
• رنگ سبز زیتون (Munsell 7GY 3.29/1.5).
• طراحی، تولید و آزمایش مطابق با
با آخرین استانداردهای ANSI
مشخصات
| ترانسفورماتور سه فاز | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
