| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-100/35 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | تک فاز | ظرفیت رتبه بندی شده: | 100KVA |
|---|---|---|---|
| ولتاژ اولیه: | 34500GrdY/19920 | ولتاژ ثانویه: | 240/120 ولت |
| رتبه بندی عایق: | کلاس E عایق بندی - 120°C، 248°F | امپدانس: | 2.4 درصد |
| مواد پیچ و خم: | فلز مس | کارایی: | 99.15٪ |
| برجسته: | ترانسفورماتور روغن تک فاز 100Kva,34ترانسفورماتور نصب شده بر روی پد روغن.5Kv,99.15% ترانسفورماتور نصب شده,34.5Kv Oil Pad Mounted Transformer,99.15% Pad Mounted Transformer |
||

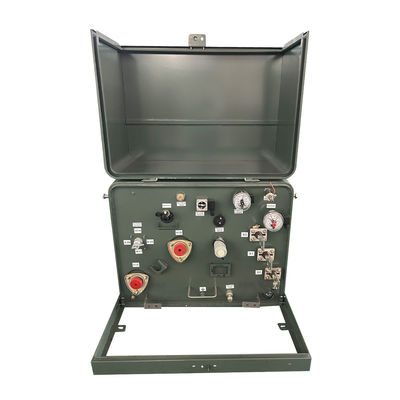

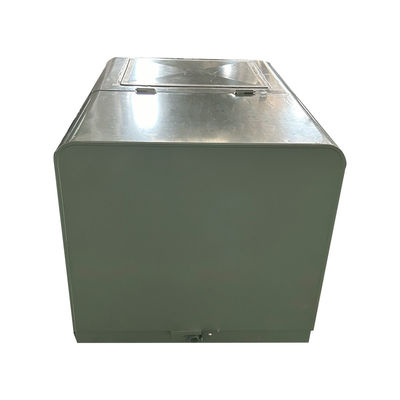

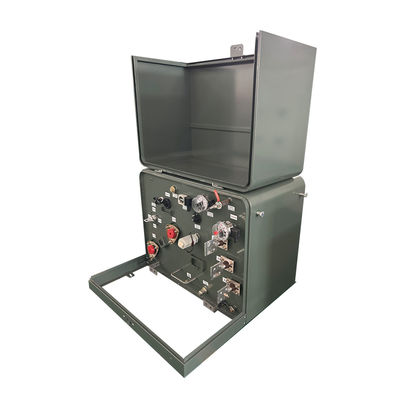

100Kva واحد فاز پد نصب ترانسفورمور روغن غوطه ور قدرت برق توزیع 34.5Kv به 240v
ویژگی عملکرد
1)تحت ایستگاه ترانسفورماتور ترکیبی، بالای کابینت با سقف صفحه فولادی است که دارای یک کانال تهویه است.می تواند به طور موثر تشعشع خورشیدی را کاهش دهد و از انتشار گرما اطمینان حاصل کند.
2) سطح کل پوسته کابینت اسپری های اولیه و رنگ ویژه ای دارد که توانایی ضد خوردگی قوی دارد.
3) قسمت داخلی را می توان به اتاق ولتاژ بالا، اتاق ترانسفورم و اتاق ولتاژ پایین تقسیم کرد.
4) همچنین آن را مجهز به دستگاه خروجی کنترل دمای اتوماتیک برای اطمینان از محدوده دمای.
5)هر واحد دارای کنترل بی نقص، نمایش شارژ شده و سیستم روشنایی است.
6)تجهیزات دستگاه مطابق با نیاز به حفاظت IP33 هستند، دارای طراحی،ساخت و تکنولوژی معقول، با کیفیت خوب و نگهداری آسان هستند.
داده های اصلی
| نوع ترانسفورماتور | از نوع I و II |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| قطب گرایی | مواد افزودنی |
| فاز | فاز تک |
| ظرفیت | 100 کیلو وات |
| گروه بردار | ۲۶ |
| ولتاژ اولیه | 34500GrdY/19920 |
| کلاس ولتاژ اولیه | کلاس 35 کیلووتی |
| فازور اصلی | "وی" خاک شده |
| BIL اصلی | 150 کیلو ولت |
| ولتاژ ثانویه | 240/120 (L-N-L) برای توزیع 120/240 ولت |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فازور ثانویه | دو خط پیچ و تاب تک فاز |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | ONAN؛ خود خنک کننده |
| رتبه سوئیچ تغییر کننده ضربه | 200 آمپر، 35 کیلو ولت |
| مقاومت | 2.4 درصد |
| نوع اتصال اصلی | جبهه مرده |
| توافق نامه اصلی پایان دادن | تنظیمات ANSI نوع I |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| محدوده دمای عملیاتی محیط | -40°C تا +40°C (-50°F تا +104°F) |
| سطح صدا | ۵۱ دبیا |
| ابعاد* | 36.5''-W x 42.5''-D x 36''-H |
| وزن کل (پُر شده از مایع) * | 2,024.36 پوند |
| رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
| کارایی | 99.00% |
ویژگی
1)دو چاه بوشینگ ولتاژ بالا برای کار با شیر حلقه ای یا یک چاه بوشینگ برای کار با شیر شعاعی
2) سه بشینگ ولتاژ پایین به صورت بیرونی با گره های مس پیچیده، از جمله یک پایانه خنثی کاملا عایق شده با کمربند زمین قابل جدا کردن
3)پوش های گیره شده؛ پایین بخش روغن
لوازم بلند کن از فولاد ضد زنگ
4) دستگاه کاهش فشار اتوماتیک
5) روغن معدنی درجه برق با مهار کننده اکسیداسیون
6)قبس قابل جدا کردن با پین های چرخدستی و بشکه های ضد خوردگی فولاد ضد زنگ
7) محفظه فولادی نرم و آستان قابل جدا شدن که با سخت افزار فولادی فولادی ثابت می شود
8)بست نصب لوازم جانبی پنل جلو؛
9)سطح های بالای گنبد بر روی هود و بخش روغن برای جلوگیری از احتباس آب
10)پلاک پر کردن روغن/پلاک سطح روغن؛پلاک تخلیه روغن؛ مقررات زمین گیری مخزن
۱۱) مجموعه قفل مقاوم در برابر خوردگی با بولت امنیتی پنج سر بسته، مغز شناور و قفل لوله ای
12) نام گذاری های دکل یا استنسیل شده
13)پلاک نام آلومینیوم آنودیزه با لیزر حک شده
14) مطابق با استاندارد های فعلی ANSI، IEEE، NEMA، CSA و DOE یا بیشتر از آن
مشخصات
| 25kva-500kva ترانسفورماتور تک فاز نصب شده بر روی پد | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (٪) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
نقاشی
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
