| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-2500/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| نوع تغذیه ترانسفورم: | پد نصب شده، نوع محفظه ای | ظرفیت: | 2500KVA یا سفارشی |
|---|---|---|---|
| ولتاژ اولیه: | 12470 ولت | ولتاژ ثانویه: | 400Y/231 |
| فرکانس: | 60 هرتز | کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> |
| امپدانس: | 5.75٪ | کارایی: | 99.30 درصد |
| برجسته: | ترانسفورماتور نصب شده در پد سه فاز 2500Kva,ترانسفورماتور نصب شده بر روی پد 400 ولت,12470V مرحله پایین ترانسفورماتور,400V Pad Mounted Transformer,12470V Step Down Transformer |
||

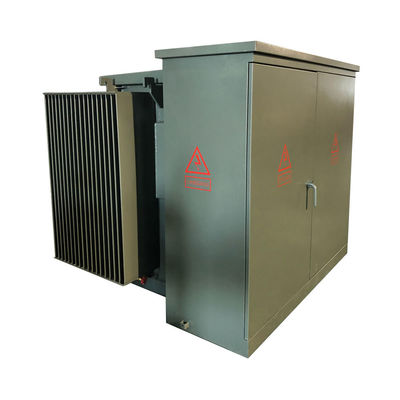

2500Kva سه فاز پد نصب ترانسفورمور گام پایین 12470V به 400V
خلاصه
وینلی یک خط کامل از ترانسفورماتورهای توزیع سه فاز پر از مایع را ارائه می دهد که با استانداردهای ANSI®/IEEE® قابل اجرا مطابقت دارند.,مناسب برای موقعیت های ولتاژ بالا و ظرفیت بزرگ، مانند ایستگاه های برق، مصرف برق صنعتی و غیره است. در سناریوهای بار بالا، ولتاژ بالا،ترانسفورماتورهای غوطه ور شده با روغن عملکرد و ثبات بهتری دارند.
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| عملیات | عملیات مرحله ای |
| فاز | سه مرحله |
| ظرفیت | 2.5 MVA (2500 KVA) |
| گروه بردار | DYN1 |
| ولتاژ اولیه | 1240 ولت |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| فازور اصلی | دلتا |
| BIL اصلی | 95 کیلو ولت |
| ولتاژ ثانویه | 400Y/231 |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فازور ثانویه | Wye-N |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| دکمه تغییر دهنده | 5-موقعيت تغييرگر تايپ |
| مقاومت | 5.75 درصد |
| درجه بندی سوئیچ شکستن بار | 600 آمپر، 15 کیلوویت |
| مواد اصلی | فولاد جهت دار دانه |
| مواد مخزن | فولاد پوشش داده شده |
| ابعاد* | ۷۵ وات × ۷۵ دی × ۷۳ ساعت |
| وزن خشک (بدون روغن) * | 4۹۱۸ پوند |
| وزن کل (پُر شده از مایع) * | 11۵۳۴ پوند |
| بهره وری % | 99.40 درصد |
| بدون از دست دادن بار (در وات) | +/- 2,700W |
| از دست دادن بار کامل (به وات) در 100٪ | +/- 15500W |
ویژگی های استاندارد
1.تغییرات اصلی
1-تغییرگر 5-موقعیت
2)4 موقعیت سوئیچ توقف بار، می تواند با یک چوب گرم کار کند و انعطاف پذیری در تعمیر و نگهداری را فراهم می کند.

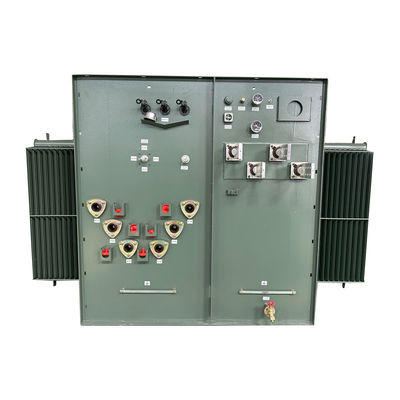

2. اتصال پایان
1) کابل های اصلی برق با کانکتورهای آرنج متصل می شوند.
2) چاه های بش با فشار خارجی با ورودی های بار شکن.
3)بوشینگ های کامل بار شکستن یا غیر بار شکستن
4) پایان ثانویه بشینگ های بیرونی با NEMA 4-چاله، 6-چاله. 8-چاله، 10-چاله یا 12-چاله، پشتیبانی های Spade در دسترس هستند.
3دستگاه محافظ
1) فیوز های بیونت فیوز های محدود کننده جریان جزئی.
2) دستگاه کاهش فشار خودکار.
3) اندازه گیری سطح روغن.
۴) دمات نورد روغن
5) فشار وکیوم گج.
6) دریچه تخلیه با نمونه گیر
7) کلاس توزیع، گیرنده های اکسید فلزی، 3-36 kV.
8)طبقه توزیع، گیرنده های صمام 3-27 کیلو ولت
نقشه های فنی
مشخصات
| ظرفیت نامی | خسارت ((w)) | ابعاد ((ملی متر) | وزن ((کیلوگرم) | ||||
| از دست دادن بدون بار ((W)) | از دست دادن بار | W | D | H | وزن روغن (L) | وزن کل (کیلوگرم) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
عکس های کارخانه
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
