| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-2000/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 2000KVA |
|---|---|---|---|
| ولتاژ اولیه: | 600Y/347 یا سفارشی | ولتاژ ثانویه: | یا سفارشی شده |
| نوع ترانسفورماتور: | پد نصب شده است | افزایش دما: | 65 درجه سانتی گراد |
| مقاومت (معمولی): | 5.75٪ | کلاس خنک کننده: | KNAN/ONAN |
| برجسته: | 2Mva Step Up 3Phase ترانسفورماتور,ترانسفورماتور سه فاز 600 ولت,ترانسفورماتور الکتریکی 3 فاز 13200 ولت,Electrical Three Phase Transformer 600V,3Phase Electrical Transformer 13200V |
||

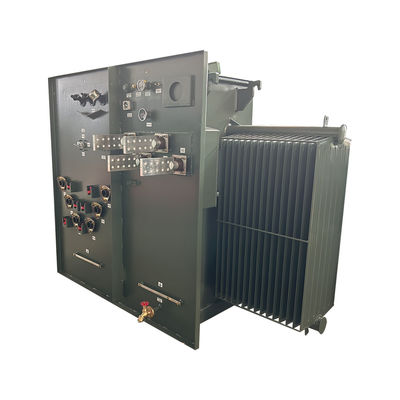

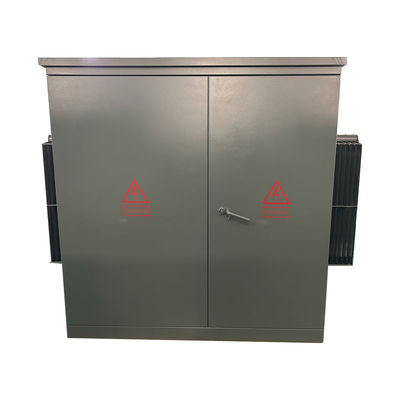

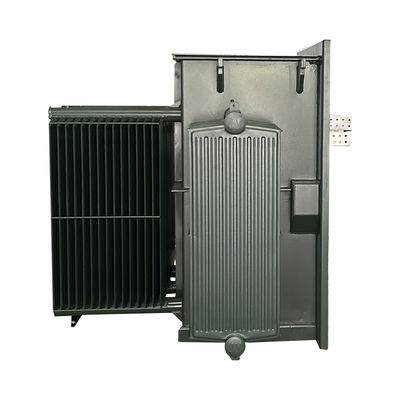

2Mva 2000Kva Step Up Pad نصب سه فاز ترانسفورماتور الکتریکی 600 ولت تا 13200 ولت
ساختار محصول
1) بخش ترانسفورماتور و بخش کابینت کنترل از نسخه ایالات متحده، که بخش ترانسفورماتور یک ساختار کاملا بسته است،و روغن عایق کننده می تواند دو نوع روغن نقطه روشن شدن بالا یا روغن معمولی باشد..
2) کابینت کنترل به یک اتاق ولتاژ بالا و یک اتاق ولتاژ پایین تقسیم شده است.

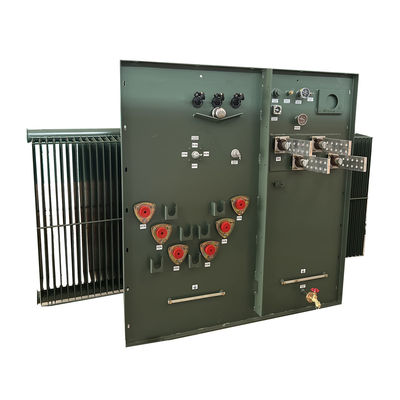

3) اتاق ولتاژ بالا مجهز به: پلاگین کابل ولتاژ بالا، گیرنده رعد و برق، دستگیره کاربری سوئیچ بار، دستگیره سوئیچ لوله کشی غیر تحریک، فیوز پلگ ان، شیر فشار،ترمومتر، فشار سنج، روغن موقعیت سنج، روغن پر کردن پلگ، روغن دریچه های تخلیه، و غیره، سوئیچ های بار، خاموش کردن تحریک نل تغییر دهنده، فیوز پلگ در و غیرههمگی با هسته ترانسفورمور در روغن ترانسفورمور غوطه ور می شوند.کابل ولتاژ بالا و ترانسفورماتور با اتصال کابل آرنج متصل می شوند.
4) طرف ولتاژ پایین می تواند با قطع کننده های مدار هوا، ترانسفورماتورهای جریان و همچنین شمارنده های انرژی الکتریکی، آمپترها و ولتمترها نصب شود.و مدارهای خروجی و دستگاه های جبران ظرفیت می توانند با توجه به نیازهای کاربر پیکربندی شوند.
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| عملیات | عملیات مرحله ای |
| فاز | سه مرحله |
| ظرفیت | 2 MVA (2000 KVA) |
| گروه بردار | YnD1 |
| ولتاژ اولیه | 600Y/347 |
| کلاس ولتاژ اولیه | 1کلاس.2 کلوولت |
| فازور اصلی | Wye-N |
| BIL اصلی | 30 کیلو ولت |
| ولتاژ ثانویه | 13200GrdY/7620 |
| کلاس ولتاژ ثانویه | کلاس 15 کلوولت |
| فازور ثانویه | "وی" خاک شده |
| BIL ثانویه | 95 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت (معمولی) | 50.0-7.5% |
| نوع اتصال اصلی | جلوي زنده |
| نوع اتصال ثانویه | جبهه مرده |
| درجه بندی سوئیچ شکستن بار | 200 آمپر، 15 کیلو ولت |
| محل سوئیچ شکستن بار | بخش جلو ولتاژ بالا (HV) |
| استانداردهای کارایی | مطابق با استانداردهای DOE 2016، مطابق با استانداردهای ANSI/IEEE |
| درجه بندی K-Factor (تخفیف هارمونیک) | K-1 (استانداردی) |
| رتبه ی پالس درایو | N/A |
| مایع عایق بندی | مایع عایق کننده استر روغن گیاهی طبیعی زیست تخریب پذیر - مایع غیر PCB |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | ۶۱ دی بی ای |
| رتبه بندی ارتفاع | 3300 فوت (1000 متر) بالای سطح دریا |
| مواد اصلی | فولاد جهت دار دانه |
| مواد مخزن | فولاد پوشش داده شده |
| ابعاد | 75''-W x 74''-D x 73''-H |
| وزن خشک (بدون روغن) * | 4۵۶۶ پوند |
| وزن کل (پُر شده از مایع) * | 10۵۶۷ پوند |
| بهره وری % | 99.40 درصد |
| بدون از دست دادن بار (در وات) | +/- 2,100W |
| از دست دادن بار کامل (به وات) در 100٪ | +/- 14500W |
عکس های کارخانه
مشخصات
| ترانسفورماتور سه فاز نصب شده | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
