| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | د-25/12.47 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| نوع ترانسفورماتور: | پایه نصب شده | ظرفیت: | 25KVA یا سفارشی |
|---|---|---|---|
| روش خنک کننده: | <i>ONAN;</i> <b>روی یک؛</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | میزان صدا: | 50 dBA |
| ولتاژ اولیه: | 7200/12470Y | ولتاژ ثانویه: | 240/120 |
| مواد اصلی: | فولاد سیلیکونی | مواد پیچ و خم: | مس |
| برجسته: | ترانسفورماتور نصب شده بر قطب استاندارد IEEE,ترانسفورماتور نصب شده بر روی قطب برق 25Kva,ترانسفورماتور الکتریکی تک فاز 12.47KV,Electrical Pole Mounted Transformer 25Kva,Single Phase Electrical Transformer 12.47KV |
||

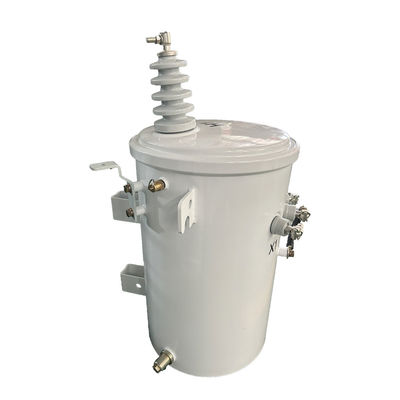

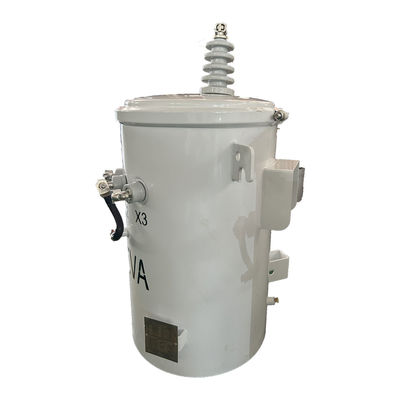

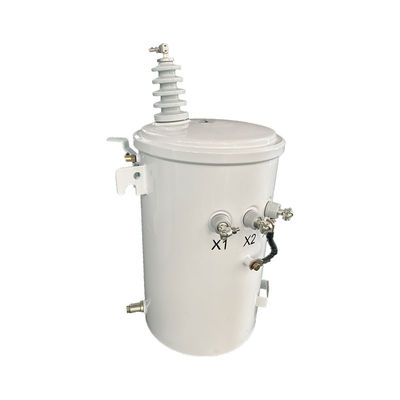

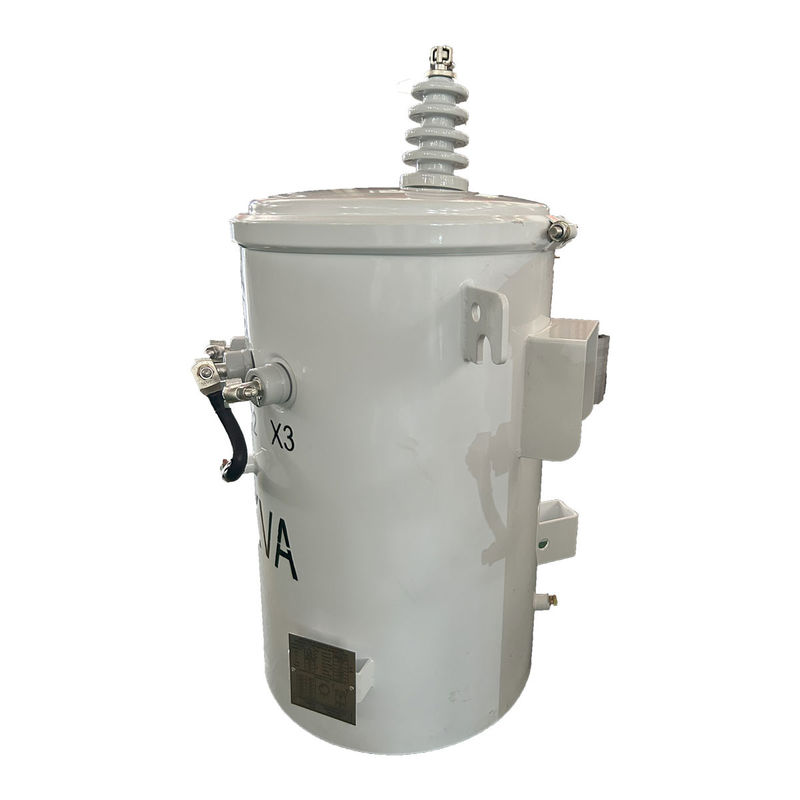

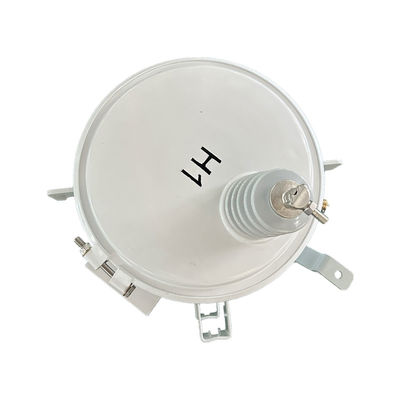

ترانسفورماتور تک فاز نصب شده برقی 25Kva ANSI استاندارد IEEE 12.47KV
این ترانسفورماتور یک ساختار سیلندر است. هر یک از آن ها با دستگاه های زمین گیری، قلاب ها، لوله های پشتیبانی و یک یا دو بش ولتاژ بالا در پوشش ثابت می شود.بش ولتاژ پایین در دیوار مخزن و چشم بندتغييرگر كننده را بايد بر اساس دستورات بعد از خاموش كردن برق تنظیم كرد.
ویژگی استاندارد
1. بوست ولتاژ بالا
مواد اصلی بش های ولتاژ بالا پورسلین است و نقش اصلی آن اتصال پیچ های ولتاژ بالا و خطوط ولتاژ بالا خارجی، حفاظت عایق،حفاظت در برابر نفوذ خارجی، رسانای گرما و از بین بردن گرما و غیره، برای اطمینان از عملکرد عادی و ایمنی ترانسفورماتور.
2. بوش ولتاژ پایین
دو نوع بش ولتاژ پایین به عنوان نوع اسپد و نوع کلیپ وجود دارد.
3. شیر پر کردن روغن
نقش شیر پرکننده روغن در ترانسفورمور تک فازی نصب شده بر یک قطب این است که روغن عایق را در مخزن پر کند.
4. دریچه تخلیه روغن با نمونه گیر
دریچه تخلیه روغن و نمونه گیر بر روی ترانسفورمور تک فاز نصب شده به منظور تخلیه هوا و رطوبت، حذف رسوبات و ناخالصی ها استفاده می شود.تضمین کیفیت و عملکرد روغن داخل ترانسفورماتور، و اطمینان از عملکرد امن و پایدار ترانسفورماتور در همین حال ما می توانیم نمونه های روغن را برای تجزیه و تحلیل و آزمایش جمع آوری کنیم.
5. دریچه کاهش فشار
دریچه کاهش فشار در ترانسفورمور تک فاز نصب شده به طور عمده برای محافظت از عملکرد ایمن ترانسفورمور، حفظ شرایط کار عادی استفاده می شود.و فشار گاز داخل ترانسفورماتور را تنظیم کنید تا ثبات و قابلیت اطمینان آن را تضمین کنید.
6. نگهدارنده چراغ
گیرنده نور باعث می شود ترانسفورمور از افزایش قدرت ناشی از رعد و برق، سوئیچ و سایر منابع HV محافظت شود.اون ولتاژ بالا رو از طریق زمین زدن به سمت خود تغییر می کنه تا از ضربه مستقیم به خود ترانسفورمور جلوگیری کنه.
7. جریان داخلی محدود کردن فیوز
فیوز برای محدود کردن آسیب به پیچ و تاب ترانسفورماتور در صورت وجود جریان های بیش از حد استفاده می شود.
8. قطع کننده مدار
يک قطعات ثانوي روي سرمال داخل مخزن قرار داره و اينجا دستگير کار، بازنشستن اضافه بار و چراغ سيگنال هستحفاظت از اهرم کم روغن، و اجازه می دهد درصد قدرت را از طریق خاموش کننده برای بازگرداندن خدمات زمانی که آن را به حرکت در می آورد.
داده های اصلی
| ماده | واحد | مشخصات |
| نوع | ~ | نصب شده بر روی قطب |
| ظرفیت نامی | kVA | 25 |
| شماره فاز | ~ | فاز تک |
| ولتاژ اولیه | V | 7200/12470Y |
| ولتاژ ثانویه | V | 240/120 |
| گروه بردار | ~ | 2 |
| نوع ضربه زدن | ~ | تماس با مدار خارج |
| محدوده استفاده | % | ±2*2.5% (5تاپ) |
| روش خنک کننده | ~ | اونان |
| فرکانس نامی | هرتز | 60 |
| کلاس عایق بندی | ~ | A |
| افزایش دمای بدن | K | 65 |
| از دست دادن خارج از بار | W | 80 |
| از دست دادن بار (75°C) | W | 410 |
| مقاومت | % | 2 |
| مواد پیچ و تاب | ~ | مس |
| مواد هسته ای | ~ | فولاد سیلیکونی |
| مایعات عایق بندی | ~ | روغن معدنی |
| مواد مسکن | ~ | فولاد پوشش داده شده |
| وضعیت سرویس | ~ | در فضای باز |
| سطح دریا | m | ANSI |
| استاندارد | ~ | ≤1000 |
مشخصات
| 10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
لوازم
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
