ترانسفورماتور نصب شده در پد سه فاز 500Kva 13.8kv تا 240v استانداردهای ANSI IEEE

نام تجاری:	WINLEY
شماره مدل:	S-500/15
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL,CE,ISO

ظرفیت:

500KVA یا سفارشی

ولتاژ اولیه:

13800 ولت

ولتاژ ثانویه:

220 ولت

فرکانس:

50/60 هرتز

کلاس خنک کننده:

KNAN; KNAN; Self-Cooled خود خنک شده

مواد پیچ و خم:

کارایی:

99.10٪

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

500 KVA ترانسفورماتور سه فاز,ترانسفورماتور نصب شده بر روی پد 3 فاز سفارشی,ترانسفورماتور نوع روغن استانداردهای آنسی

Customized 3Phase Pad Mounted Transformer

Ansi Standards Oil Type Transformer

توضیحات محصول

500 KVA 3 فاز پد نصب ترانسفورم 13.8kv استاندارد های Ansi Ieee

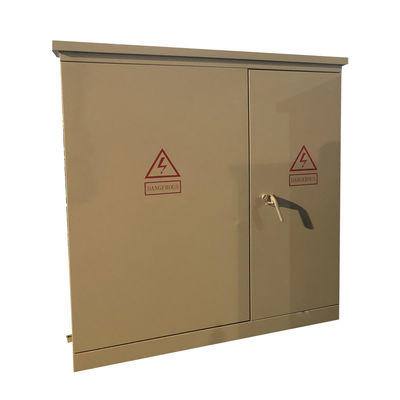

ترانسفورماتور نصب شده در پد سه فاز 500Kva 13.8kv تا 240v استانداردهای ANSI IEEE 0

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
پیکربندی ترانسفورم	پد پر از مایع نصب شده
نوع تغذیه ترانسفورم	تغذیه حلقه
فاز	سه مرحله
ظرفیت	۵۰۰ کیلو وات
گروه بردار	داین1
ولتاژ اولیه	13800
کلاس ولتاژ اولیه	کلاس 15 کلوولت
فازور اصلی	"وی" خاک شده
BIL اصلی	95 کیلو ولت
ولتاژ ثانویه	220Y/108V
کلاس ولتاژ ثانویه	1کلاس.2 کلوولت
فازور ثانویه	Wye-N
BIL ثانویه	30 کیلو ولت
فرکانس	۶۰ هرتز
افزایش دما	۶۵ درجه سانتیگراد
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
مقاومت (معمولی)	5.5 درصد
نوع اتصال اصلی	جبهه مرده
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
سطح صدا	55 دبیای
وزن کل (پُر شده از مایع) *	3،637 پوند
بهره وری %	99.10 درصد
بدون از دست دادن بار (در وات)	+/- 600W
از دست دادن بار کامل (به وات) در 100٪	+/- 3500W
از دست دادن کل بار (به وات) در 100٪	+/- 3,800W

ویژگی های استاندارد

ترانسفورماتور ترکیبی سری GS11 یک نوع جدید از تجهیزات توزیع برق است. حجم کوچک و ساختار معقول دارد.ترانسفورماتور ترکیبی به ویژه برای شبکه مرکز بار شهر قابل استفاده است، بنابراین می تواند مصرف را کاهش دهد و کیفیت تامین برق را بهبود بخشد.

علاوه بر این، این سری از محصولات به طور گسترده ای در جوامع در سراسر کشور، مکان های عمومی و شرکت های معدن صنعتی و دیگر سایت های توزیع استفاده شده است.

نقشه های فنی

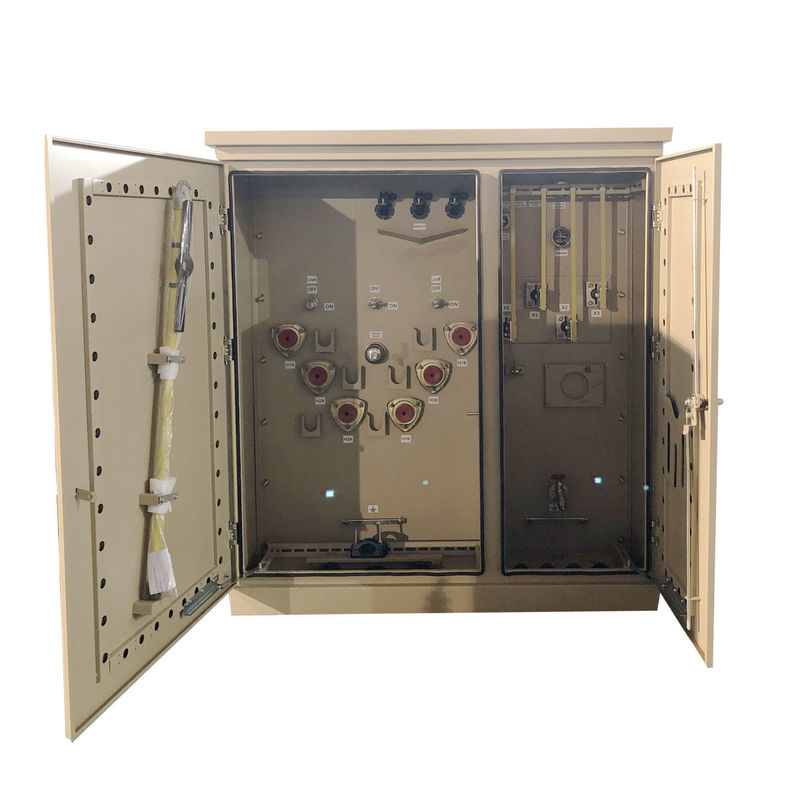

ترانسفورماتور نصب شده در پد سه فاز 500Kva 13.8kv تا 240v استانداردهای ANSI IEEE 1

مشخصات

ظرفیت نامی	خسارت ((w))		ابعاد ((ملی متر)			وزن ((کیلوگرم)
ظرفیت نامی	از دست دادن بدون بار ((W))	از دست دادن بار	W	D	H	وزن روغن (L)	وزن کل (کیلوگرم)
45kVA	160	1000	1730	990	1270	416	950
75kVA	180	1250	1730	990	1270	435	1020
150kVA	280	2200	1730	1245	1270	473	1225
300kVA	480	3650	1830	1295	1270	605	1655
500kVA	680	5100	2260	1345	1270	720	2110
750kVA	980	7500	2260	1448	1628	1022	2950
1000kVA	1150	10300	2260	1500	1625	1325	3720
1500kVA	1640	14500	2210	1470	2150	1552	4672
2000kVA	2160	20645	2380	1600	2220	1855	5670
2500kVA	2680	27786	3070	1650	2330	2006	6580
3000kVA	3300	30300	3260	1850	2460	2336	7500
3750kVA	4125	37875	4080	2060	2680	2650	8450

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
