| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-300/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | 3 فاز | ظرفیت: | 3000KVA یا سفارشی |
|---|---|---|---|
| ولتاژ اولیه: | 12470 ولت | ولتاژ ثانویه: | 480Y/277 |
| فرکانس: | 60 هرتز | کلاس خنک کننده: | KNAN/ONAN |
| مواد پیچ و خم: | فلز مس | کارایی: | 99.10٪ |
| برجسته: | ترانسفورماتور سه فاز 300kva,ترانسفورماتور نصب شده بر روی پد 300kva,ترانسفورماتور روغن 480 ولت,300 Kva Pad Mounted Transformer,480V Oil Type Transformer |
||

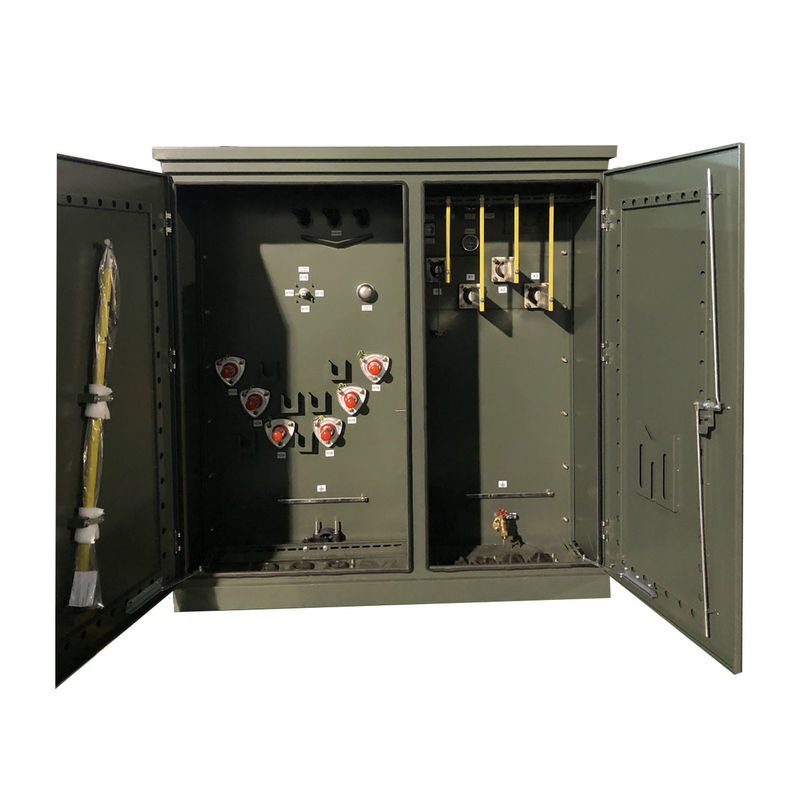

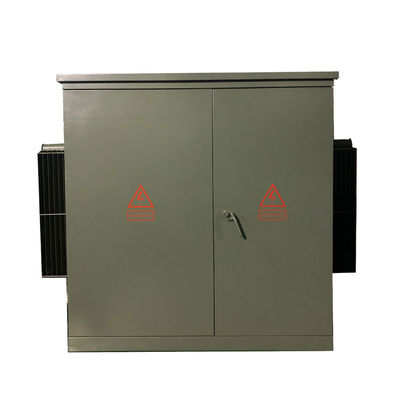

300 Kva سه فاز پد نصب شده ترانسفورماتور روغن غوطه ور 12470V تا 480V ANSI IEEE
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | سه مرحله |
| ظرفیت | ۳۰۰ کیلو وات |
| گروه بردار | . نه |
| ولتاژ اولیه | 12470GrdY/7200 |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| فازور اصلی | "وی" خاک شده |
| BIL اصلی | 95 کیلو ولت |
| ولتاژ ثانویه | 480Y/277 |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فازور ثانویه | Wye-N |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت (معمولی) | 1.2-6.0% معمول |
| نوع اتصال اصلی | جبهه مرده |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | 55 دبیای |
| وزن کل (پُر شده از مایع) * | 3،637 پوند |
| بهره وری % | 99.00% |
| بدون از دست دادن بار (در وات) | +/- 500W |
| از دست دادن بار کامل (به وات) در 100٪ | +/- 3000 وات |
| از دست دادن کل بار (به وات) در 100٪ | +/- 3500W |
ویژگی های استاندارد
1) بخش ترانسفورماتور و بخش کابینت کنترل از نسخه ایالات متحده، که بخش ترانسفورماتور یک ساختار کاملا بسته است،و روغن عایق کننده می تواند دو نوع روغن نقطه روشن شدن بالا یا روغن معمولی باشد..
2) کابینت کنترل به یک اتاق ولتاژ بالا و یک اتاق ولتاژ پایین تقسیم شده است.
3) اتاق ولتاژ بالا مجهز به: پلاگین کابل ولتاژ بالا، گیرنده رعد و برق، دستگیره کاربری سوئیچ بار، دستگیره سوئیچ لوله کشی غیر تحریک، فیوز پلگ ان، شیر فشار،ترمومتر، فشار سنج، روغن موقعیت سنج، روغن پر کردن پلگ، روغن دریچه های تخلیه، و غیره، سوئیچ های بار، خاموش کردن تحریک نل تغییر دهنده، فیوز پلگ در و غیرههمگی با هسته ترانسفورمور در روغن ترانسفورمور غوطه ور می شوند.کابل ولتاژ بالا و ترانسفورماتور با اتصال کابل آرنج متصل می شوند.
4) طرف ولتاژ پایین می تواند با قطع کننده های مدار هوا، ترانسفورماتورهای جریان و همچنین شمارنده های انرژی الکتریکی، آمپترها و ولتمترها نصب شود.و مدارهای خروجی و دستگاه های جبران ظرفیت می توانند با توجه به نیازهای کاربر پیکربندی شوند.
نقشه های فنی
مشخصات
| ظرفیت نامی | خسارت ((w)) | ابعاد ((ملی متر) | وزن ((کیلوگرم) | ||||
| از دست دادن بدون بار ((W)) | از دست دادن بار | W | D | H | وزن روغن (L) | وزن کل (کیلوگرم) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
عکس های کارخانه
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
