فاز: | تک فاز | ظرفیت: | 75 KVA |
---|---|---|---|
روش خنک کننده: | <i>ONAN;</i> <b>روی یک؛</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | میزان صدا: | 50 dBA |
ولتاژ اولیه: | 34500 ولت | ولتاژ ثانویه: | 120/240 ولت |
افزایش دما: | 65 درجه سانتی گراد | مواد پیچ و خم: | فلز مس |
برجسته: | ترانسفورماتور توزیع نوع قطب نصب شده,ترانسفورماتور توزیع برق 75kva,ترانسفورماتور چوبی 240 ولت,75kva Electrical Distribution Transformer,Electrical Pole Mounted Transformer 240V |

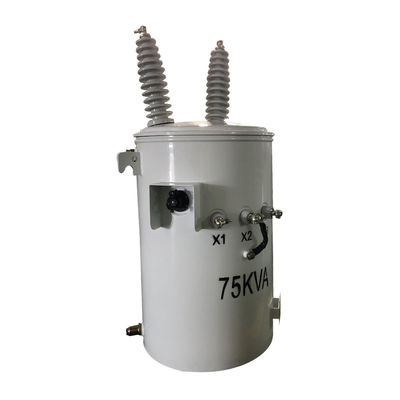

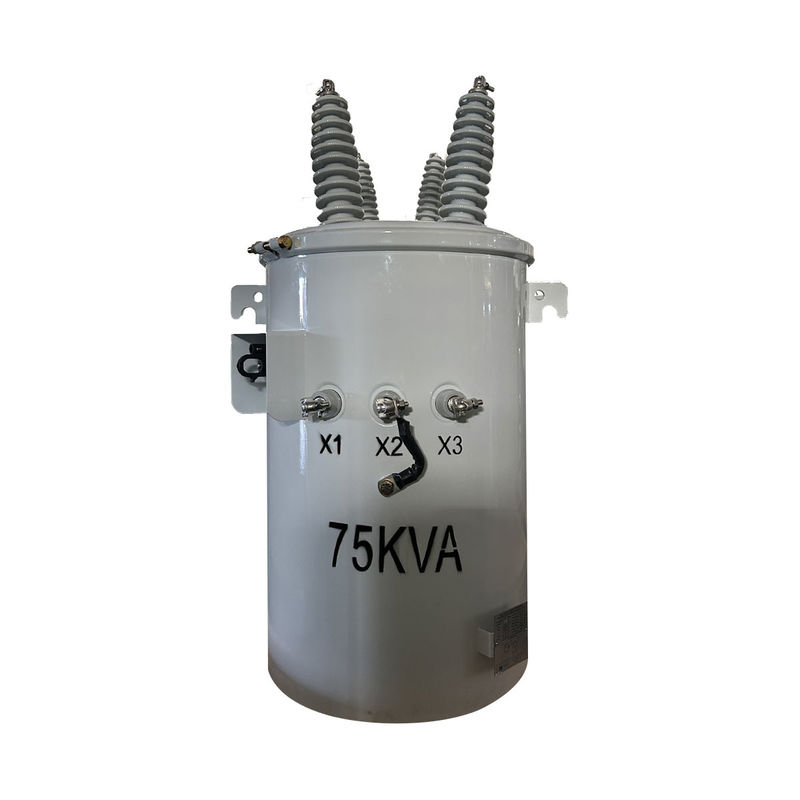

ترانسفورماتور توزیع 75kva تک فاز قطب برقی 34500V تا 240V
ویژگی استاندارد
داده های اصلی
نوع ترانسفورماتور | ترانسفورماتور توزیع فوقانی، نوع معمولی |
پیکربندی ترانسفورم | قطب پر از مایع نصب شده |
فاز | فاز تک |
ظرفیت | ۷۵ کیلو وات |
ولتاژ اولیه | ۳۴۵۰۰ ولت |
کلاس ولتاژ اولیه | کلاس 35 کیلووتی |
فازور اصلی | دلتا |
BIL اصلی | 200 کیلووتی |
ولتاژ ثانویه | 120/240 ولت (L-N-L) |
کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
BIL ثانویه | 30 کیلو ولت |
فرکانس | ۶۰ هرتز |
افزایش دما | ۶۵ درجه سانتیگراد |
درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
کلاس خنک کننده | ONAN؛ خود خنک کننده |
دکمه تغییر دهنده | 5-موقعیت تغییر نل با/دستگیر عملیاتی خارجی |
مقاومت | 3.5 درصد |
ظرفیت مایع* | 21.51 گالن |
وزن مایع* | ۴۹۰ پوند |
مواد پیچ و خم | مس |
درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
سطح صدا | ۵۱ دبیا |
مواد اصلی | فولاد جهت دار دانه |
مواد مخزن | فولاد پوشش داده شده |
رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
کارایی | 99.10 درصد |
بدون از دست دادن بار (در وات) | +/- 55W |
از دست دادن بار کامل (به وات) | +/- 224W |
مشخصات
10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
ولتاژ ((v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
نقشه های طراحی
لوازم
تصاویر تولید
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
