| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-25/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | تک فاز | ظرفیت: | 10 کیلوولت آمپر تا 333 کیلو ولت آمپر |
|---|---|---|---|
| روش خنک کننده: | ONAN / KNAN | فرکانس: | 60 هرتز |
| ولتاژ اولیه: | 13800GrdY/7968 | ولتاژ ثانویه: | 120/240 ولت |
| افزایش دما: | 65 درجه سانتی گراد | مواد پیچ و خم: | فلز مس |
| برجسته: | ترانسفورماتور توزیع 25kva غرق در روغن,ترانسفورماتور توزیع 60 هرتز غرق در روغن,ترانسفورماتور نصب شده بر روی قطب استاندارد ANSI,60HZ Oil Immersed Distribution Transformer,ANSI Standard Pole Mounted Transformer |
||

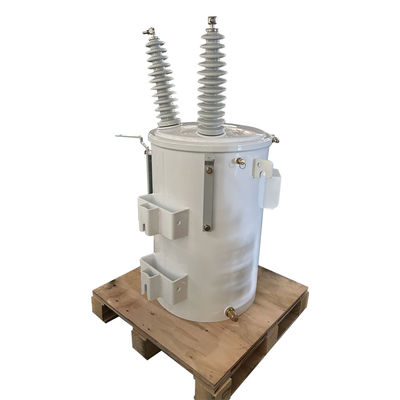

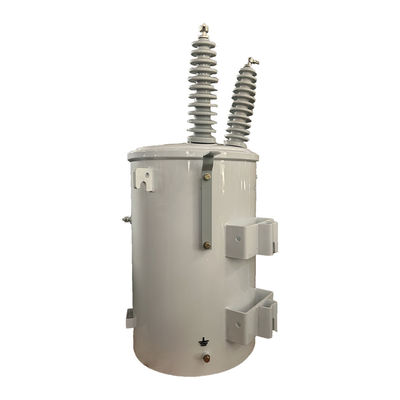

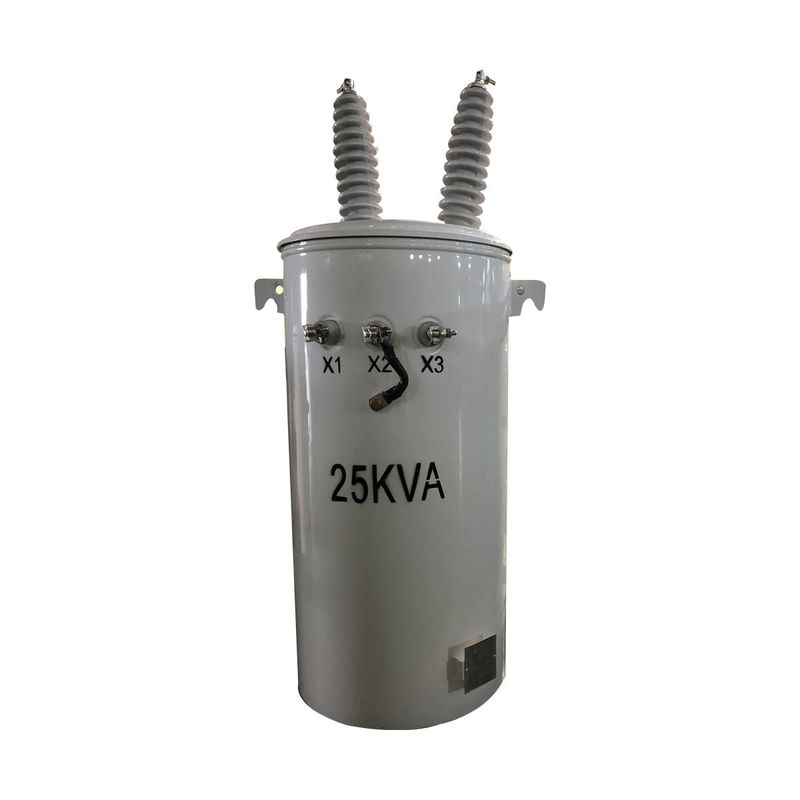

25kva ترانسفورماتور توزیع غوطه ور شده روغن یک فاز قطب نصب ترانسفورماتور
ویژگی استاندارد
1.پوش های مخزن دارای بوچینگ های فرنگی با ولتاژ بالا هستند که با پایانه های حلقه ای همراه هستند که می توانند کابل های آلومینیومی یا مس را در خود جای دهند.
2ساختار دنده دایره ای پوشش مخزن تضمین توزیع فشار و مهر و موم قابل اعتماد است.
3پیچ های حلقه ای روی دیوار مخزن به عنوان بشینگ ولتاژ پایین و ترمینال عمل می کنند و از لاستیک پوشانده شده اند.
4. اين ماده با يه دریچه فشار کم مياد که قادر به خود مهر و موم است
5بر اساس استانداردهای ANSI، قلاب های تعلیق ترانسفورماتور در بالا و پایین مطابق هستند.
6ترمینال زمین روی مخزن یک ترمینال زمین حلقه است.
داده های اصلی
| نوع ترانسفورماتور | ترانسفورماتور توزیع فوقانی، نوع معمولی |
| فاز | فاز تک |
| ظرفیت | 25 کیلو وات |
| ولتاژ اولیه | 13800GrdY/7968 |
| ولتاژ ثانویه | 120/240 ولت (L-N-L) |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت | 3.5 درصد |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | ۴۸ دبیا |
| ابعاد* | 21.65''-W x 24.8''-D x 40.16''-H |
| مطابق با ANSI / IEEE #C57 است.12.20 | |
| کارایی | 99.10 درصد |
| بر اساس ترانسفورموری که در 50 درصد از پایه صفحه نام kVA کار می کند. | |
| از دست دادن بار بر اساس دمای مرجع 85 درجه سانتیگراد | |
| بدون از دست دادن بار (در وات) | +/- 94W |
| از دست دادن بار کامل (به وات) | +/- 357W |
مشخصات
| 10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
نقشه های طراحی
لوازم
تصاویر تولید
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
