| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | SCB10-2500/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $10000-$100000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه | ظرفیت رتبه بندی شده: | 2500KVA یا سفارشی کنید |
|---|---|---|---|
| روش خنک کننده: | AN/AF | ولتاژ ورودی: | 13200 |
| ولتاژ خروجی: | 480Y/277 | استاندارد: | AS60076 |
| مواد اصلی: | فولاد سیلیکونی | افزایش دما: | 100 ℃ |
| برجسته: | ترانسفورماتور توزیع الکتریکی رزین اپوکسی,ترانسفورماتور توزیع برق 2500kva,ترانسفورماتور رزین اپوکسی 13200V,2500kva Electric Distribution Transformer,Epoxy Resin Transformer 13200V |
||

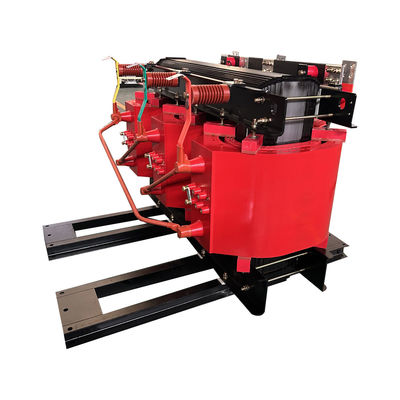

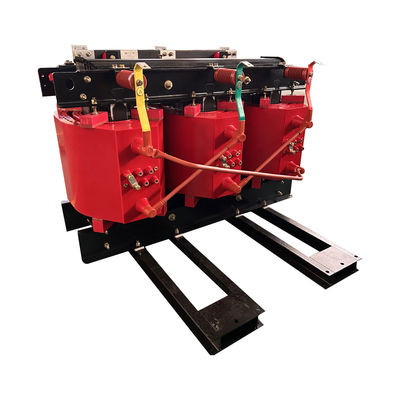

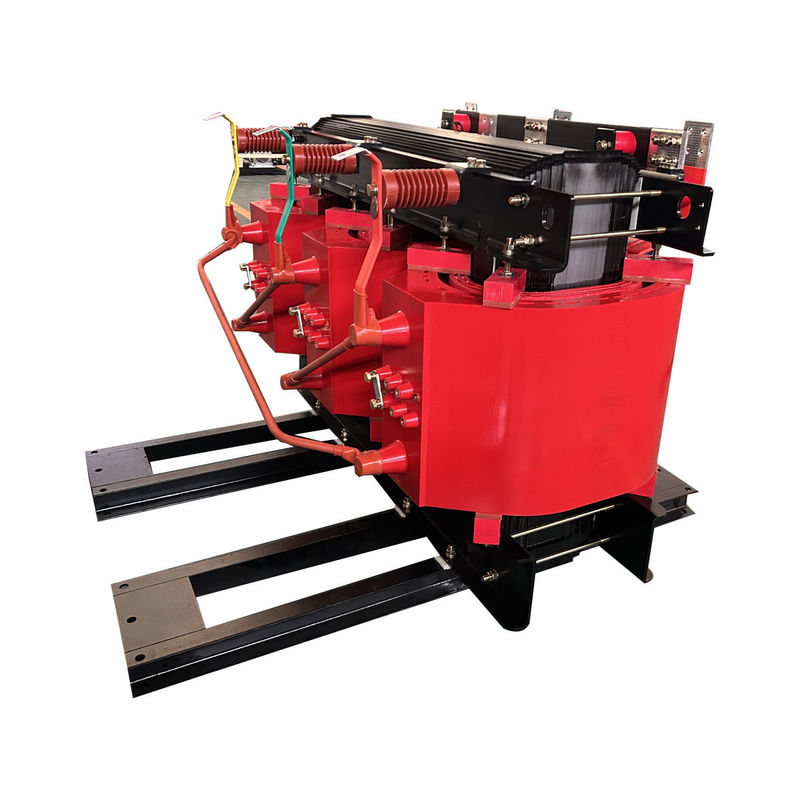

2500kva نوع خشک رزین اپوکسی مرحله پایین ترانسفورماتور توزیع برق 13200V تا 480V
ویژگی عملکرد
1) هسته آهن از فولاد سیلیکونی با کیفیت بالا ساخته شده است. سطح آن با ضد خوردگی و از بین رفتن گرما خوب پوشش داده شده است تا از دست دادن کم ترانسفورماتور و مقاومت در برابر خوردگی را تضمین کند.
2) پیچ و تاب ولتاژ بالا دارای یک قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره قطره
3) پیچ کم ولتاژ از ورق آلومینیوم یا مس ساخته شده و با ورق عایق بندی شده که با رزین اپوکسی پیش ساخته شده است، پیچ می شود.
4) The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) در اتاق گداخته شدن خلاء، رزین به قالب ریخته می شود تا یک ساختار FRP با قدرت بالا را تشکیل دهد.
ویژگی های ساختاری
داده های اصلی
| نوع | نوع خشک، رزین ریخته شده |
| شماره مدل | SCB10-2500KVA/15 ~ 0.4KV |
| مراحل | 3 |
| ظرفیت نامی |
2500kVA
|
| نوع عایق | F/H |
| روش خنک کننده | AN/AF |
| ولتاژ اولیه | 13200 ولت |
| ولتاژ ثانویه | 480Y/277 |
| گروه بردار |
Dy11
|
| محدوده استفاده | ±2×2.5 |
| فرکانس نامی | 50 هرتز/60 هرتز |
| افزایش دمای بدن | 100 درجه سانتیگراد |
| مقاومت | 5.7 درصد |
| بدون از دست دادن بار | 2070W |
| از دست دادن بار ((120°C) | 8780W |
| مواد پیچ و تاب | آلومینیوم یا مس |
| نرخ IP | IP00 تا IP54 |
|
وزن
|
11500 |
| مواد هسته ای | فولاد سیلیکونی |
| استاندارد | ANSI،IEC |
| گواهینامه | CE/ISO |
مشخصات
| ظرفیت نامی | ولتاژ بالا | کم | نماد اتصال | بدون از دست دادن بار | از دست دادن بار | بدون جریان بار | وزن | استقلال مدار کوتاه |
| (KVA) | (KV) | ولتاژ | (W) | (W) | (٪) | (KG) | (٪) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 آره |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
ویژگی های ساختاری
1) هسته آهن از فولاد سیلیکونی با کیفیت بالا ساخته شده است. سطح آن با ضد خوردگی و تبعید گرما خوب پوشش داده شده است تا از دست دادن کم ترانسفورماتور و مقاومت در برابر خوردگی اطمینان حاصل شود.
2) پیچ و تاب ولتاژ بالا دارای یک سقوط مداوم به سمت پایین دیسک با یک رسانای نوار ((الومینیوم یا مس) و عایق دو لایه است. پیچ و تاب ها در خلاء با رزین اپوکسی ریخته می شوند.
3) پیچ کم ولتاژ از ورق آلومینیوم یا مس ساخته شده و با ورق عایق بندی شده با رزین اپوکسی پیچ شده است.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)در اتاق ریخته گری خلاء، رزین به قالب ریخته می شود تا یک ساختار FRP با قدرت بالا را تشکیل دهد.
