| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-500/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت رتبه بندی شده: | 75KVA-50000KVA |
|---|---|---|---|
| ولتاژ اولیه: | 12470GrdY/7200 | ولتاژ ثانویه: | 208Y/120 |
| فرکانس: | 50/60 هرتز | کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> |
| مواد پیچ و خم: | مس / آلومینیوم | مواد: | ورق فولادی سیلیکونی |
| برجسته: | ترانسفورماتور نصب شده بر روی پد 12470v,ترانسفورماتور نصب شده بر روی پد,ترانسفورماتور سه فاز 500kva,Step Down Pad Mounted Transformer,500kva Three Phase Transformer |
||

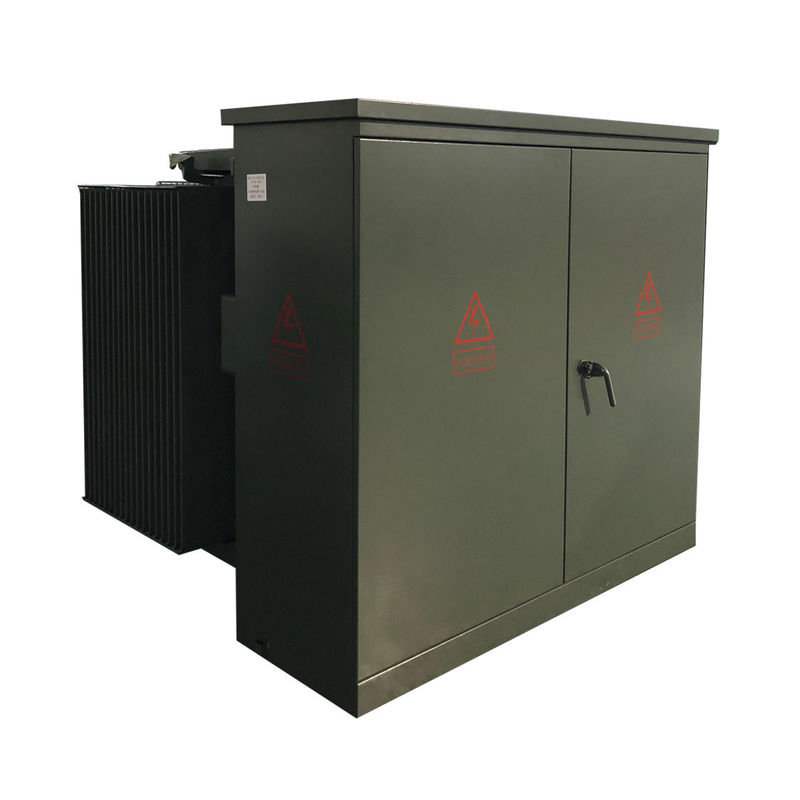

500kVA ترانسفورماتور سه فاز نصب شده در پد قدم پایین 12470v به 208v
خلاصه
ترانسفورمور سه فاز نصب شده بر روی پد، سوئیچ بار و فیوز را در سمت ولتاژ بالا ترانسفورمور با هسته و پیچ و تاب ترانسفورمور در همان مخزن روغن غوطه ور می کند.مزاياي ساختاري پيشرفته داره، عملکرد قابل اعتماد، صرفه جویی در انرژی و کاهش مصرف، استفاده انعطاف پذیر، سازگاری قوی و مزایای اقتصادی.
توضیحات
ما می توانیم این زیر ایستگاه را به عنوان نیاز کاربر و مشتری در زیر نمودار طراحی / یک خط (SLD) و نیاز خود بسازیم. ما این زیر ایستگاه را تحت استاندارد بین المللی IEC1330 ،H طراحی و تولید می کنیم.V. استاندارد IEC62271-200.HV و LV قسمت با عملکرد کامل است.
1H.V. کمپارتمنت دارای روش های مختلف تامین برق در هنگام آزمایش منبع برق در یک بار، همچنین می تواند با دستگاه های آزمایش H.V. نصب شود تا به تقاضای آزمایش H.V. برسد.
2) محفظه ترانسفورماتور می تواند انتخاب شود S11،S13 یا دیگر ترانسفورماتور کم مصرف روغن غوطه ور و ترانسفورماتور خشک.محفظه ترانسفورماتور دارای سیستم های خنک کننده باد و سیستم های روشنایی است.
3) بخش ولتاژ پایین می تواند با توجه به نیاز کاربران ساخته شود ، آن را به تصویب می رسد ساختار ثابت یا تجمعی به سیستم تامین برق ، آن را بسیاری از عملکرد مانند توزیع نور ،توزیع برق، قدرت واکنشی، آزمایش قدرت الکتریکی... و غیره برای بهبود کیفیت توزیع برق و رضایت کاربر.
استانداردویژگی
1.تغییرات اصلی
1-تغییرگر 5-موقعیت
2)4 موقعیت سوئیچ توقف بار، می تواند با یک چوب گرم کار کند و انعطاف پذیری در تعمیر و نگهداری را فراهم می کند.

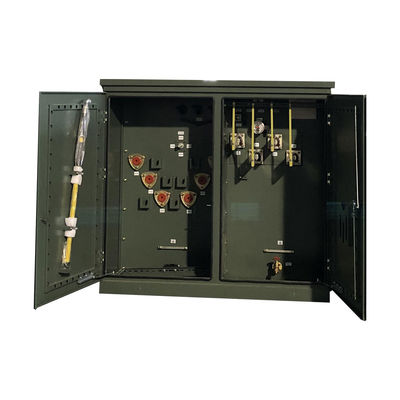

2. اتصال پایان
1) کابل های اصلی برق با کانکتورهای آرنج متصل می شوند.
2) چاه های بش با فشار خارجی با ورودی های بار شکن.
3)بوشینگ های کامل بار شکستن یا غیر بار شکستن
4) پایان ثانویه بشینگ های بیرونی با NEMA 4-چاله، 6-چاله. 8-چاله، 10-چاله یا 12-چاله، پشتیبانی های Spade در دسترس هستند.
3دستگاه محافظ
1) فیوز های بیونت فیوز های محدود کننده جریان جزئی.
2) دستگاه کاهش فشار خودکار.
3) اندازه گیری سطح روغن.
۴) دمات نورد روغن
5) فشار وکیوم گج.
6) دریچه تخلیه با نمونه گیر
7) کلاس توزیع، گیرنده های اکسید فلزی، 3-36 kV.
8)طبقه توزیع، گیرنده های صمام 3-27 کیلو ولت
نقشه های فنی
مشخصات
| ظرفیت نامی | خسارت ((w)) | ابعاد ((ملی متر) | وزن ((کیلوگرم) | ||||
| از دست دادن بدون بار ((W)) | از دست دادن بار | W | D | H | وزن روغن (L) | وزن کل (کیلوگرم) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
