نوع ترانسفورماتور: | پد نصب شده، نوع محفظه ای | ظرفیت: | 1 MVA (1000 KVA) |
---|---|---|---|
ولتاژ اولیه: | 12470GrdY/7200 | ولتاژ ثانویه: | 208Y/120 |
فرکانس: | 60 هرتز | کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> |
مقاومت (معمولی): | 5.75٪ | کارایی: | 99.20٪ |
برجسته: | ترانسفورماتور غوطه ور شده با روغن,ترانسفورماتور نصب شده 1000kva,ترانسفورماتور غوطه ور شده در روغن 15kV,Pad Mounted Transformer 1000kva,Oil Immersed Transformer 15kv |

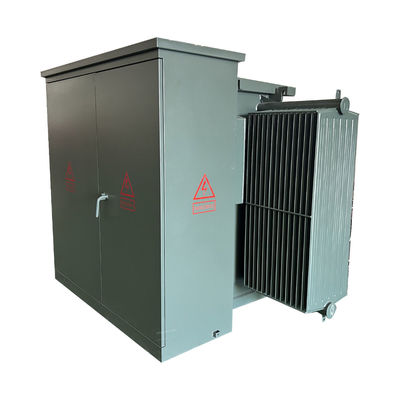

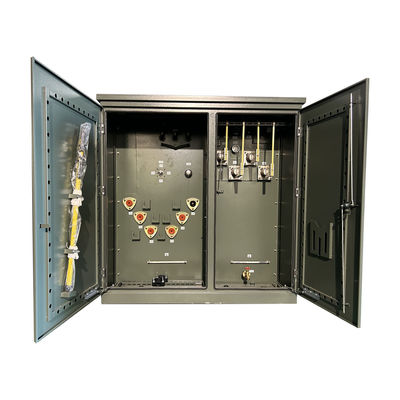

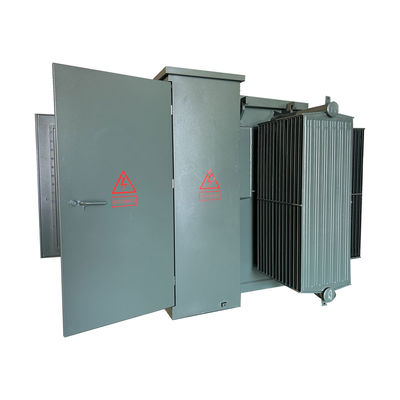

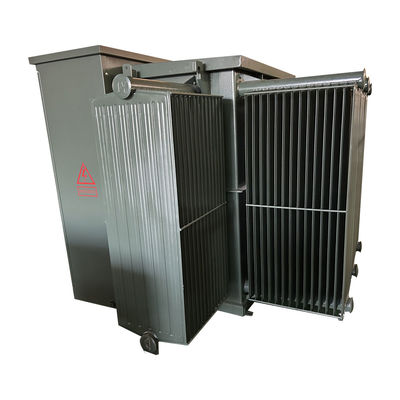

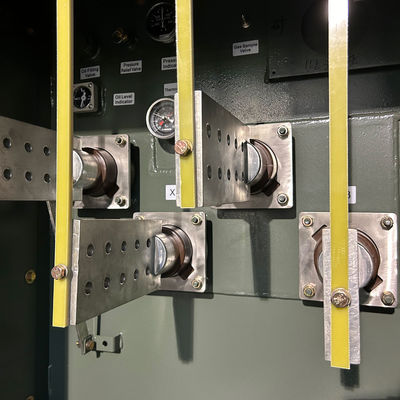

سه فاز برقی پد نصب مرحله پایین روغن غوطه ور ترانسفورم 1000kva 15kv
خلاصه
وینلی یک خط کامل از ترانسفورماتورهای توزیع سه فاز پر از مایع را ارائه می دهد که با استانداردهای ANSI®/IEEE® قابل اجرا مطابقت دارند.,مناسب برای موقعیت های ولتاژ بالا و ظرفیت بزرگ، مانند ایستگاه های برق، مصرف برق صنعتی و غیره است. در سناریوهای بار بالا، ولتاژ بالا،ترانسفورماتورهای غوطه ور شده با روغن عملکرد و ثبات بهتری دارند.
عملکرد
1) ساختار جمع و جور و معقول است و حجم آن کوچک است که تنها حدود یک سوم از جعبه تغییر سبک اروپایی با همان ظرفیت است.
2) ساختاری کاملاً بسته و کاملاً عایق بندی شده، نیازی به ایجاد موانع ایمنی و تضمین قابل اعتماد ایمنی شخصی نیست؛
3) طیف وسیعی از طرح های تغذیه برای کاربران برای انتخاب وجود دارد که می توانند منبع تغذیه پایانی را اتخاذ کنند و شبکه حلقه ای یا منبع تغذیه دوگانه را تحقق بخشند.
4) S11 ترانسفورماتور قدرت غوطه ور شده روغن، که از دست دادن کم، افزایش دمای کم و ظرفیت بیش از حد قوی است، پذیرفته شده است.
5) فیوز های دوگانه (فیوز محافظت پشتیبان + فیوز پلگ ان) برای محافظت استفاده می شود.و فیوز فیوز پلگ ان دارای ویژگی های دوگانه حساسیت به جریان و درجه حرارت برای اطمینان از عملکرد ایمن و قابل اعتماد محصول است.;
داده های اصلی
نوع ترانسفورماتور | از نوع قطعات |
پیکربندی ترانسفورم | پد پر از مایع نصب شده |
نوع تغذیه ترانسفورم | تغذیه حلقه |
فاز | سه مرحله |
ظرفیت | 1 MVA (1000 KVA) |
ولتاژ اولیه | 12470GrdY/7200 |
کلاس ولتاژ اولیه | کلاس 15 کلوولت |
فازور اصلی | "وی" خاک شده |
BIL اصلی | 95 کیلو ولت |
ولتاژ ثانویه | 208Y/120 |
کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
BIL ثانویه | 30 کیلو ولت |
فرکانس | ۶۰ هرتز |
افزایش دما | ۶۵ درجه سانتیگراد |
کلاس خنک کننده | KNAN؛ خود خنک کننده |
دکمه تغییر دهنده | 5-موقعيت تغييرگر تايپ |
مقاومت (معمولی) | 5.75 درصد |
مواد پیچ و خم | مس |
درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
سطح صدا | ۵۸ دبیا |
رتبه بندی ارتفاع | 3300 فوت (1000 متر) بالای سطح دریا |
ابعاد | 89'' W x 59' D x 64' H |
وزن | 8200 پوند |
رتبه بندی | برآورد و/یا فراتر رفتن از رتبه های بهره وری DOE 2016 |
بهره وری % | 99.20 درصد |
بدون از دست دادن بار (در وات) | +/- 1,300W |
از دست دادن بار کامل (به وات) در 100٪ | +/- 8500W |
ویژگی های استاندارد
ترانسفورماتورهای نصب شده بر روی پد در قدرت های نامگذاری از حدود 75 تا حدود 5000 کیلو وات ساخته می شوند و اغلب شامل فیوز های داخلی و
کابل های اصلی قدرت با اتصال کننده های آرنج متصل می شوند که می توانند هنگام استفاده از چوب داغ و
امکان انعطاف پذیری در تعمیر و نگهداری را فراهم می کند.
ترانسفورماتور ما مطابق با استانداردهای صنعت از جمله CSA، ANSI C طراحی و آزمایش شده است.57وزارت انرژی و IEEE در صورت لزوم.
نقشه های فنی
مشخصات
ظرفیت نامی | خسارت ((w)) | ابعاد ((ملی متر) | وزن ((کیلوگرم) | ||||
از دست دادن بدون بار ((W)) | از دست دادن بار | W | D | H | وزن روغن (L) | وزن کل (کیلوگرم) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
