| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-1000/5 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 1mva |
|---|---|---|---|
| ولتاژ اولیه: | 4160V یا سفارشی | ولتاژ ثانویه: | 480Y/277 |
| گروه بردار: | Dyn1 | کارایی: | >992 |
| ابعاد: | 71-W x 73-D x 71-H | کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> |
| برجسته: | ترانسفورماتور توزیع 4160 ولت,ترانسفورماتور توزیع ۴۱۶۰ ولت,ترانسفورماتور توزیع 1MVA,4160v Pad Mounted Distribution Transformer,1MVA Step Down Distribution Transformer |
||

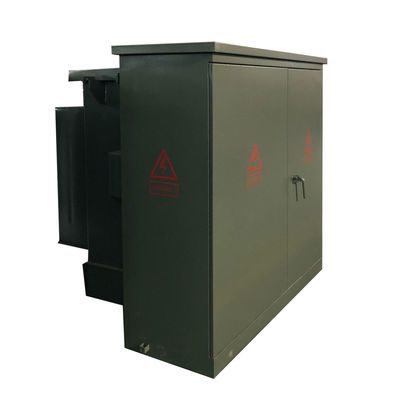

1000 Kva سه فاز پد نصب شده مرحله پایین توزیع ترانسفورماتور 4160v به 480v
خلاصه
ترانسفورماتورهای توزیع سه فازی که با روغن غوطه ور شده اند قدرتمند و قابل اعتماد هستند و با توجه به محیط زیست طراحی شده انداین ترانسفورماتورها قابلیت اطمینان و حفاظت از تجهیزات حیاتی را افزایش می دهند.هزینه های عملیاتی پایین تر و انتشار گرما این ترانسفورماتورها باعث می شود که آنها یک انتخاب ایده آل برای طیف گسترده ای از برنامه های کاربردی باشند.
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| عملیات | عملیات مرحله ای |
| فاز | سه مرحله |
| ظرفیت | 1MVA (1000 KVA) |
| گروه بردار | DYN1 |
| ولتاژ اولیه | ۴۱۶۰ ولت |
| BIL اصلی | ۶۰ کیلوولت |
| ولتاژ ثانویه | 480Y/277 |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت | 5.75 درصد |
| درجه بندی سوئیچ شکستن بار | 300 آمپر، 5 کیلوویت |
| مواد پیچ و خم | آلومینیوم / مس |
| بهره وری % | 99.20 درصد |
| بدون از دست دادن بار (در وات) | +/- 1,300W |
| از دست دادن بار کامل (به وات) در 100٪ | +/- 8500W |
ویژگی
1) بخش ترانسفورماتور و بخش کابینت کنترل از نسخه ایالات متحده، که بخش ترانسفورماتور یک ساختار کاملا بسته است،و روغن عایق کننده می تواند دو نوع روغن نقطه روشن شدن بالا یا روغن معمولی باشد..

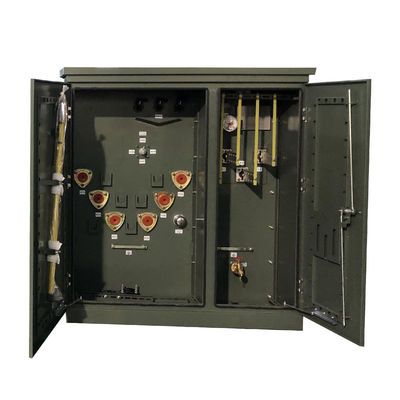

2) کابینت کنترل به یک اتاق ولتاژ بالا و یک اتاق ولتاژ پایین تقسیم شده است.
3) اتاق ولتاژ بالا مجهز به: پلاگین کابل ولتاژ بالا، گیرنده رعد و برق، دستگیره کاربری سوئیچ بار، دستگیره سوئیچ لوله کشی غیر تحریک، فیوز پلگ ان، شیر فشار،ترمومتر، فشار سنج، روغن موقعیت سنج، روغن پر کردن پلگ، روغن دریچه های تخلیه، و غیره، سوئیچ های بار، خاموش کردن تحریک نل تغییر دهنده، فیوز پلگ در و غیرههمگی با هسته ترانسفورمور در روغن ترانسفورمور غوطه ور می شوند.کابل ولتاژ بالا و ترانسفورماتور با اتصال کابل آرنج متصل می شوند.
4) طرف ولتاژ پایین می تواند با قطع کننده های مدار هوا، ترانسفورماتورهای جریان و همچنین شمارنده های انرژی الکتریکی، آمپترها و ولتمترها نصب شود.و مدارهای خروجی و دستگاه های جبران ظرفیت می توانند با توجه به نیازهای کاربر پیکربندی شوند.
مشخصات
| ترانسفورماتور سه فاز نصب شده | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
