| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-300/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 300KVA |
|---|---|---|---|
| ولتاژ اولیه: | 12470GrdY/7200 | ولتاژ ثانویه: | 208Y/120V |
| کارایی: | ＞ 99.00٪ | امپدانس: | 5.0٪ |
| مواد پیچ و خم: | فلز مس | کلاس خنک کننده: | <i>ONAN;</i> <b>روی یک؛</b> <i>Self-Cooled</i> <b>خود خنک شده</b> |
| برجسته: | ترانسفورماتور 12470 ولت,ترانسفورماتور پله پایین نصب شده,نوع روغن ترانسفورماتور 208v,Pad Mounted Step Down Transformer,Oil Type Transformer 208v |
||

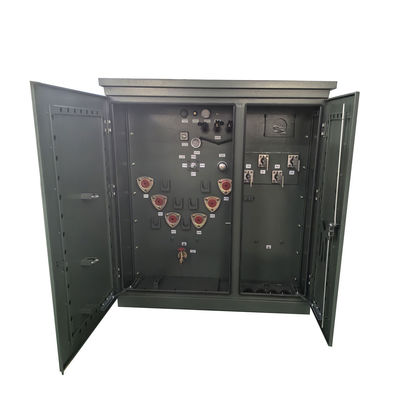

300kva سه فاز پد نصب روغن نوع 12470v به 208v مرحله پایین ترانسفورم
عملکرد
1) ساختار جمع و جور و معقول است و حجم آن کوچک است که تنها حدود یک سوم از جعبه تغییر سبک اروپایی با همان ظرفیت است.
2) ساختاری کاملاً بسته و کاملاً عایق بندی شده، نیازی به ایجاد موانع ایمنی و تضمین قابل اعتماد ایمنی شخصی نیست؛
3) طیف وسیعی از طرح های تغذیه برای کاربران برای انتخاب وجود دارد که می توانند منبع تغذیه پایانی را اتخاذ کنند و شبکه حلقه ای یا منبع تغذیه دوگانه را تحقق بخشند.
4) S11 ترانسفورماتور قدرت غوطه ور شده روغن، که از دست دادن کم، افزایش دمای کم و ظرفیت بیش از حد قوی است، پذیرفته شده است.

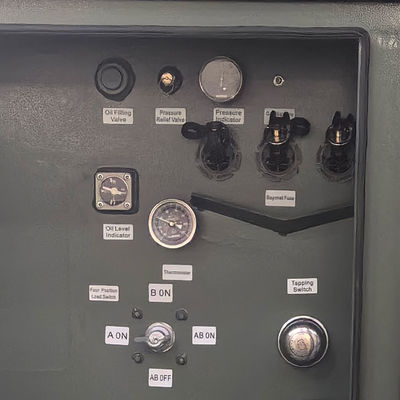

5) فیوز های دوگانه (فیوز محافظت پشتیبان + فیوز پلگ ان) برای محافظت استفاده می شود.و فیوز فیوز پلگ ان دارای ویژگی های دوگانه حساسیت به جریان و درجه حرارت برای اطمینان از عملکرد ایمن و قابل اعتماد محصول است.;
6) کانکتور کابل 200A می تواند تحت بار وصل و جدا شود و می تواند به عنوان یک سوئیچ بار در شرایط اضطراری کار کند.
7) پیچ و تاب اتصال Dyn11 را اتخاذ می کند و هسته آهن یک ساختار سه فاز چهار ستون را اتخاذ می کند، به طوری که محصول می تواند تحت هر بار نامتقارن کار کند و نقطه خنثی حرکت نمی کند،ولتاژ ثابت استکیفیت منبع برق بالا است، کابینت گرم می شود، سر و صدا کم است و عملکرد حفاظت از صاعقه خوب است ؛
8) کابینت طراحی ضد خوردگی و درمان رنگ اسپری ویژه را اتخاذ می کند، زیبا و جدید، مناسب برای محیط های مختلف، و به دست آوردن اثر زیبایی شهر است.
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | سه مرحله |
| ظرفیت | ۳۰۰ کیلو وات |
| گروه بردار | . نه |
| ولتاژ اولیه | 12470GrdY/7200 |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| فازور اصلی | "وی" خاک شده |
| BIL اصلی | 95 کیلو ولت |
| ولتاژ ثانویه | 480Y/277 |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |

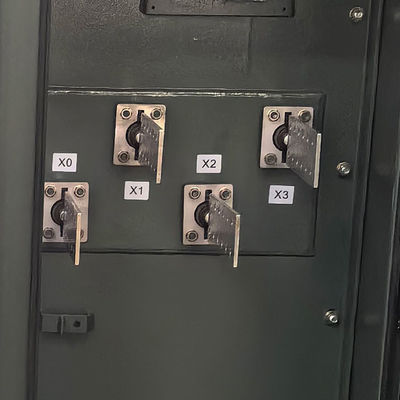

| فازور ثانویه | Wye-N |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت (معمولی) | 1.2-6.0% معمول |
| نوع اتصال اصلی | جبهه مرده |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | 55 دبیای |
| وزن کل (پُر شده از مایع) * | 3،637 پوند |
| بهره وری % | 99.00% |
| بدون از دست دادن بار (در وات) | +/- 500W |
| از دست دادن بار کامل (به وات) در 100٪ | +/- 3000 وات |
| از دست دادن کل بار (به وات) در 100٪ | +/- 3500W |
عکس های کارخانه
نقشه های فنی
مشخصات
| ترانسفورماتور سه فاز نصب شده | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 |
||
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
