| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | د-15/5 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | تک فاز | ظرفیت: | 15Kva |
|---|---|---|---|
| روش خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | امپدانس: | 3.5٪ |
| ولتاژ اولیه: | 4160/7200GrdY | ولتاژ ثانویه: | 120/240 ولت |
| افزایش دما: | 65 درجه سانتی گراد | کارایی: | 98.80٪ |
| برجسته: | ترانسفورماتور توزیع 15kva,ترانسفورماتور توزیع تک فاز 240 ولت,ترانسفورماتور نوع روغن KNAN,Single Phase Distribution Transformer 240v,KNAN Oil Type Transformer |
||

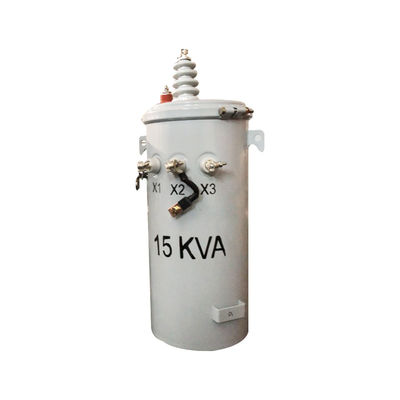

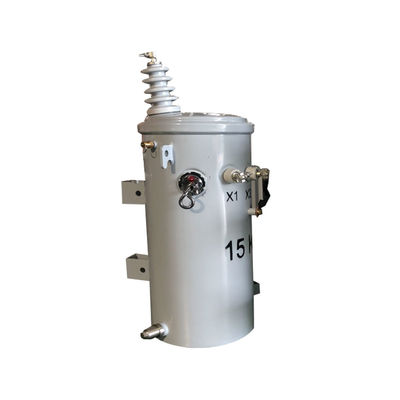

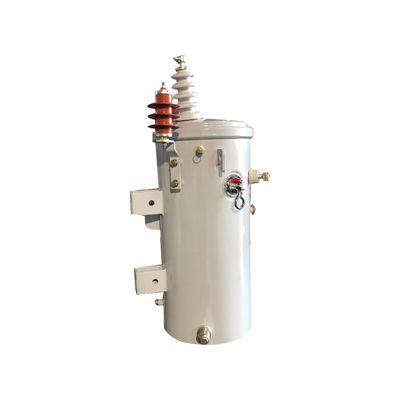

ترانسفورماتور توزیع 15kva تک فاز قطب نصب شده 4160v تا 240v
داده های اصلی
| نوع ترانسفورماتور | ترانسفورماتور توزیع فوقانی |
| پیکربندی ترانسفورم | قطب پر از مایع نصب شده |
| فاز | فاز تک |
| ظرفیت | 15 کیلو وات |
| ولتاژ اولیه | 4160/7200GrdY |
| کلاس ولتاژ اولیه | 8کلاس.7 کلوولت |
| BIL اصلی | ۶۰ کیلوولت |
| ولتاژ ثانویه | 120/240 ولت (L-N-L) |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فازور ثانویه | دو خط پیچ و تاب تک فاز |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | ۴۸ دبیا |
| ابعاد | 17''-W x 20''-D x 38''-H |
| وزن | 256 پوند |
| کارایی | 98.80 درصد |
| بدون از دست دادن بار (در وات) | +/- 137W |
| از دست دادن کل بار (به وات) | +/- 468W |
نقشه های طراحی
لوازم
مشخصات
| 10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
ویژگی
1.پوش های مخزن دارای بوچینگ های فرنگی با ولتاژ بالا هستند که با پایانه های حلقه ای همراه هستند که می توانند کابل های آلومینیومی یا مس را در خود جای دهند.
2ساختار دنده دایره ای پوشش مخزن تضمین توزیع فشار و مهر و موم قابل اعتماد است.
3پیچ های حلقه ای روی دیوار مخزن به عنوان بشینگ ولتاژ پایین و ترمینال عمل می کنند و از لاستیک پوشانده شده اند.
4. اين ماده با يه دریچه فشار کم مياد که قادر به خود مهر و موم است
5بر اساس استانداردهای ANSI، قلاب های تعلیق ترانسفورماتور در بالا و پایین مطابق هستند.
6ترمینال زمین روی مخزن یک ترمینال زمین حلقه است.
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
