1000 KVA 3 فاز پد نصب شده روغن غوطه ور ترانسفورماتور 34500V به 208V

نام تجاری:	WINLEY
شماره مدل:	S-1000/35
مقدار تولیدی:	1 واحد
قیمت:	$5000-$150000
جزئیات بسته بندی:	جعبه چوبی
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

UL,CE,ISO

سه مرحله

ظرفیت:

1000KVA یا سفارشی

ولتاژ اولیه:

34500 ولت یا سفارشی

ولتاژ ثانویه:

208Y/120

گروه بردار:

افزایش دما:

65 درجه سانتی گراد

مقاومت (معمولی):

5.0-7.5 درصد

کلاس خنک کننده:

KNAN; KNAN; Self-Cooled خود خنک شده

قابلیت ارائه:

1000 مجموعه در ماه

برجسته کردن:

ترانسفورماتور غوطه ور شده در روغن 3 فاز,ترانسفورماتور غوطه ور شده در روغن 208V,ترانسفورماتور نصب شده بر باد 1000Kva

Oil Immersed Transformer 208V

1000Kva Pad Mounted Transformer

توضیحات محصول

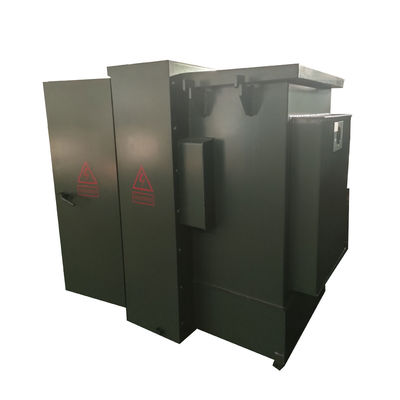

1000 KVA 3 فاز پد نصب شده روغن غوطه ور ترانسفورماتور 34500V به 208V

1000 KVA 3 فاز پد نصب شده روغن غوطه ور ترانسفورماتور 34500V به 208V 0

عملکرد

1)هیچ مخزن روغن وجود ندارد، ارتفاع ترانسفورماتور کاهش می یابد، می تواند فضای نصب و هزینه های حمل و نقل را صرفه جویی کند.
2) انعطاف پذیری رادیاتور موج دار می تواند تغییر حجم روغن ناشی از تغییر دمای را جبران کند.
3) جعبه مخزن رادیاتور موج دار است، نه تنها دارای عملکرد خنک کننده است بلکه دارای عملکرد "تنفس" نیز است.
4) روغن ترانسفورماتور با هوا تماس ندارد،که به طور موثر مانع از غوطه ور شدن اکسیژن و آب در ترانسفورماتور می شود و منجر به بدتر شدن عملکرد می شود (سدن مواد و روغن).
5)ساختمانی جدید از پیچ و تاب ولتاژ بالا و پایین، ترتیب مناسب برای لوله روغن و اتصال که افزایش ظرفیت مقاومت مکانیکی و ضد کوتاه.
6)ما از حلقه های مارپیچی با مسیر روغن طولی استفاده می کنیم تا اثر خنک کننده بهتری داشته باشیم.ما بهبود حمایت موثر از چهره پایانی حلقه را به تقویت قابلیت ضد شارژ مدار برق.

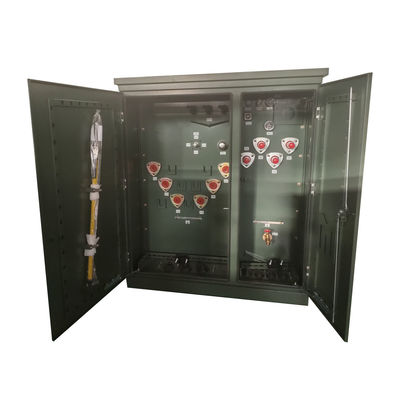

1000 KVA 3 فاز پد نصب شده روغن غوطه ور ترانسفورماتور 34500V به 208V 1

داده های اصلی

نوع ترانسفورماتور	از نوع قطعات
پیکربندی ترانسفورم	پد پر از مایع نصب شده
نوع تغذیه ترانسفورم	تغذیه حلقه
فاز	سه مرحله
ظرفیت	1 MVA (1000 KVA)
گروه بردار	DYN1
ولتاژ اولیه	۳۴۵۰۰ ولت
کلاس ولتاژ اولیه	کلاس 35 کیلووتی
فازور اصلی	دلتا
BIL اصلی	150 کیلوولت
ولتاژ ثانویه	208Y/120
کلاس ولتاژ ثانویه	1کلاس.2 کلوولت
فازور ثانویه	Wye-N
BIL ثانویه	30 کیلو ولت
فرکانس	۶۰ هرتز
افزایش دما	55/65°C
درجه بندی عایق بندی	کلاس E عایق بندی - 120°C، 248°F
کلاس خنک کننده	KNAN؛ خود خنک کننده
دکمه تغییر دهنده	5-موقعيت تغييرگر تايپ
مقاومت	50.0-7.5% معمول، هدف 5.75%
نوع اتصال اصلی	جبهه مرده
روش حفاظت از جریان اصلی	ذوب شده و در روغن فرو رفته
رتبه بندی فاکتور K (تخفیف هارمونیک)	K-1 (استانداردی)
مواد پیچ و خم	مس
درجه حرارت محیطی	۴۰ درجه سانتیگراد
محدوده دمای عملیاتی محیط	-40°C تا +40°C (-50°F تا +104°F)
سطح صدا	۵۸ دبیا
ابعاد*	73" W x 69" D x 73" H
وزن کل (پُر شده از مایع) *	6،834 پوند
بهره وری %	99.20 درصد
بدون از دست دادن بار (در وات)	+/- 1,300W
از دست دادن بار کامل (به وات) در 100٪	+/- 8500W

عکس های کارخانه

1000 KVA 3 فاز پد نصب شده روغن غوطه ور ترانسفورماتور 34500V به 208V 2

1000 KVA 3 فاز پد نصب شده روغن غوطه ور ترانسفورماتور 34500V به 208V 3

مشخصات

قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	خسارت (W)
قدرت نامی (KVA)	ولتاژ بالا (KV)	ولتاژ پایین (V)	از دست دادن بدون بار (W)	از دست دادن بار (W)
75KVA	24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران	120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت	180	1250
112.5KVA			200	1500
150KVA			280	2200
225KVA			400	3050
300KVA			480	3650
500KVA			680	5100
750KVA			980	7500
1000KVA			1150	10300
1500KVA			1640	14500
2000KVA			2160	20645
2500KVA			2680	23786
3000KVA			3300	25300
3750KVA			4125	27875
5000KVA			5200	30000

نقشه های فنی

1000 KVA 3 فاز پد نصب شده روغن غوطه ور ترانسفورماتور 34500V به 208V 4

فرآیند تولید

سوالات عمومی

1س: ميشه يه سفارش نمونه داشته باشم؟

A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.

2. س: زمان سرب چیست؟

A: زمان تولید انبوه 15-25 روز.

3. س: مدت گارانتی چقدر است؟

A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.

4سوال: آیا OEM / ODM در دسترس است؟

A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.

خدمات سفارشی:

a. رنگ سفارشی و عملکرد ویژه.

b. جعبه سفارشی.

ج. لوگو مشتری را چاپ کنید.

d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.

5. س: چگونه برای کنترل کیفیت محصولات؟

A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
