| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-225/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $5000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه فاز | ظرفیت: | 300KVA |
|---|---|---|---|
| ولتاژ اولیه: | 12470GrdY/7200V | ولتاژ ثانویه: | 480Y/277 |
| فرکانس: | 60 هرتز | افزایش دما: | 65 درجه سانتی گراد |
| مقاومت (معمولی): | 5.0-7.5 درصد | کارایی: | 99.10 |
| برجسته: | ترانسفورماتور نصب شده بر باد 12470v,ترانسفورماتور نصب شده بر باد 300Kva,ترانسفورماتور متعمق روغن الکتریکی,300Kva Pad Mounted Transformer,Electrical Oil Immersed Transformer |
||

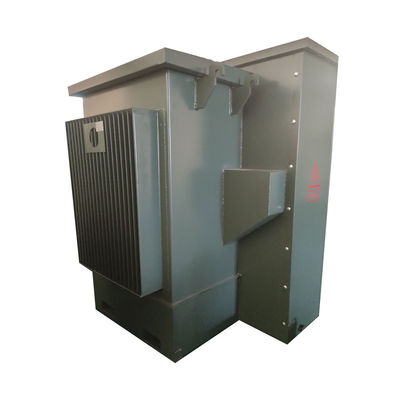

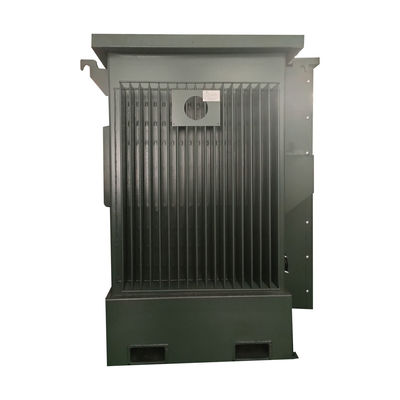

300 Kva سه فاز روغن غوطه ور برقی پد نصب شده انواع ترانسفورم 12470v
توضیحات
1. ترانسفورماتورهای نصب شده بر روی پد در قدرت نامی تا 10000 kVA ساخته می شوند. ولتاژ بالا تا 34.5 kV.
2ترانسفورماتور نصب شده بر روی پد مطابق با استانداردهای CSA، IEEE c طراحی و آزمایش می شود.57، و DOE در صورت لزوم.

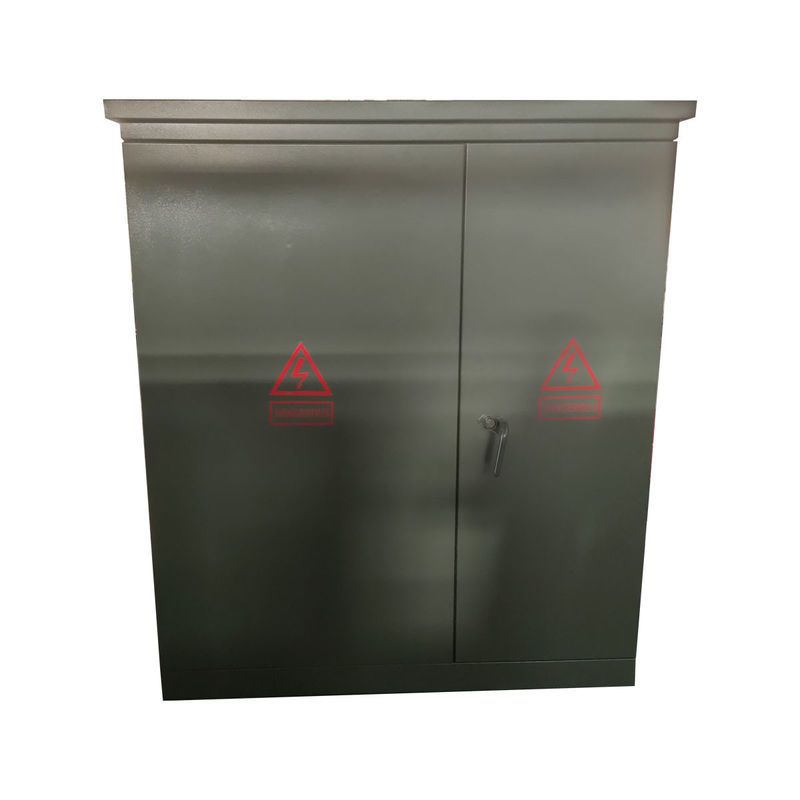

3ترانسفورماتورهای نصب شده بر روی پد پر از روغن هستند و دارای طراحی مقاوم در برابر دستکاری هستند. ترانسفورماتور به دو قسمت تقسیم شده است، کابین جلو و کابین عقب.
داده های اصلی
| نوع ترانسفورماتور | از نوع قطعات |
| پیکربندی ترانسفورم | پد پر از مایع نصب شده |
| نوع تغذیه ترانسفورم | تغذیه حلقه |
| فاز | سه مرحله |
| ظرفیت | ۳۰۰ کیلو وات |
| گروه بردار | . نه |
| ولتاژ اولیه | 12470GrdY/7200 |
| کلاس ولتاژ اولیه | کلاس 15 کلوولت |
| فازور اصلی | "وی" خاک شده |
| BIL اصلی | 95 کیلو ولت |
| ولتاژ ثانویه | 480Y/277 |
| کلاس ولتاژ ثانویه | 1کلاس.2 کلوولت |
| فازور ثانویه | Wye-N |
| BIL ثانویه | 30 کیلو ولت |
| فرکانس | ۶۰ هرتز |
| افزایش دما | ۶۵ درجه سانتیگراد |
| درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
| کلاس خنک کننده | KNAN؛ خود خنک کننده |
| مقاومت (معمولی) | 1.2-6.0% معمول |
| نوع اتصال اصلی | جبهه مرده |
| مواد پیچ و خم | مس |
| درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
| سطح صدا | 55 دبیای |
| وزن کل (پُر شده از مایع) * | 3،637 پوند |
| بهره وری % | 99.00% |
| بدون از دست دادن بار (در وات) | +/- 500W |
| از دست دادن بار کامل (به وات) در 100٪ | +/- 3000 وات |
| از دست دادن کل بار (به وات) در 100٪ | +/- 3500W |
عکس های کارخانه
مشخصات
| ترانسفورماتور سه فاز نصب شده | ||||
| قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
| از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
عکس های کارخانه
