| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-50/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | تک فاز | ظرفیت: | 50Kva یا سفارشی |
|---|---|---|---|
| روش خنک کننده: | <i>ONAN;</i> <b>روی یک؛</b> <i>Self-Cooled</i> <b>خود خنک شده</b> | فرکانس: | 60 هرتز |
| ولتاژ اولیه: | 12470GrdY/7200 | ولتاژ ثانویه: | 120/240 ولت |
| افزایش دما: | 65 درجه سانتی گراد | استاندارد: | ANSI/IEEE |
| برجسته: | ترانسفورماتور توزیع 50kVA زیر آب,ترانسفورماتور توزیع غوطه ور شده در روغن 240 ولت,ترانسفورماتور نصب شده بر روی ستون ONAN,240v Oil Immersed Distribution Transformer,ONAN Pole Mounted Transformer |
||

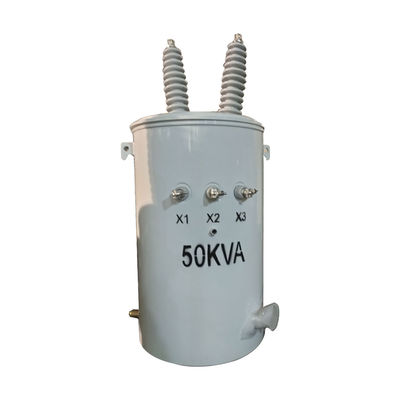

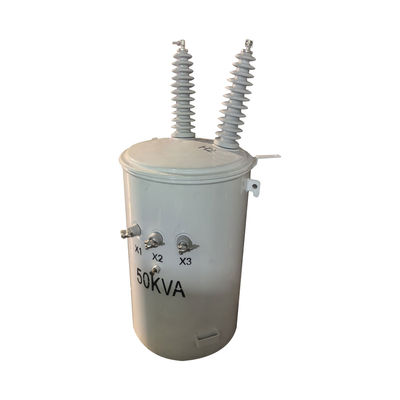

12.4kv 240v 50kva ترانسفورماتور توزیع غوطه ور شده روغن یک فاز قطب نصب ترانسفورماتور
توضیحات
در شبکه توزیع با منبع برق غیرمتمرکز، ترانسفورماتور تک فاز به عنوان یک ترانسفورماتور توزیع مزایای قابل توجهی دارد.مي تونه طول خطوط توزیع ولتاژ پايين رو کاهش بده، از دست دادن خط را کاهش می دهد و کیفیت تامین برق را بهبود می بخشد.ترانسفورماتور با استفاده از روش نصب تعلیق نوع نصب قطب مشخص می شود، حجم کوچک، سرمایه گذاری ساخت زیرساخت های کوچک، کاهش شعاع تامین برق ولتاژ پایین و می تواند از دست دادن خط ولتاژ پایین را بیش از 60٪ کاهش دهد.ترانسفورماتور یک ساختار کاملا مهر و موم با ظرفیت بیش از حد قوی را اتخاذ می کند، قابلیت اطمینان بالا در عملکرد مداوم، نگهداری ساده و عمر طولانی.
داده های اصلی
| مشخصات ترانسفورماتور نصب شده بر قطب یک فاز 100kVA | |||
| بهره وری انرژی | CSA C8021 | قطب گرایی | مواد افزودنی |
| بیماری جنسی | CSA C21 | HV/LV پیچ و تاب | آلومینیوم |
| قدرت مشخص | 100 کلووا | هيچ از دست دادن بار | 208 وات |
| ولتاژ HV | 12.47kV دلتا | در مورد از دست دادن بار | 753w |
| ولتاژ LV | 240/120 | فرکانس | 60 هرتز |
| HV BIL | 125kV | گروه بردار | 6 |
| LV BIL | 30kV | رنگ | خاکستری |
| طول | ۷۳۰ میلی متر | مخزن و لوازم جانبی | ۴۳۵ کیلوگرم |
| عرض | 890 میلی متر | وزن روغن | 165 کیلو |
| ارتفاع | 1110 میلی متر | وزن کل | ۶۷۵ کیلوگرم |
| مقاومت | 2. 93 درصد | روش خنک کننده | اونان |
مشخصات
| 10kva-500kva ترانسفورماتور غوطه ور شده در روغن تک فاز | ||||||
| سرمایه ی نامی (kVA) | بالا | ولتاژ پایین ((v) | نماد اتصال | استاندارد | مقاومت مدار کوتاه ((٪) | کارایی |
| ولتاژ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 1.8 تا 8 درصد | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
نقشه های طراحی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
