فاز: | سه فاز | سطح حفاظت محوطه: | IP20 |
---|---|---|---|
ظرفیت: | 10KVA | سطح عایق: | F/H |
ولتاژ اولیه: | 380 ولت 400 ولت 440 ولت 480 ولت سفارشی | ولتاژ ثانویه: | 110V/ 120V/ 208V/ 220V/ 230V/ 240V/ 380V/ 415V/ 480V (یا سفارشی) |
فرکانس: | 50 هرتز / 60 هرتز | روش خنک کننده: | خنک کننده طبیعی یا هوا |
برجسته: | ترانسفورماتور عایق خشک 10kva,ترانسفورماتور عایق خشک 400 ولت,ترانسفورماتور نوع خشک,Dry Type Isolation Transformer 400V,Step Up Dry Type Transformer |

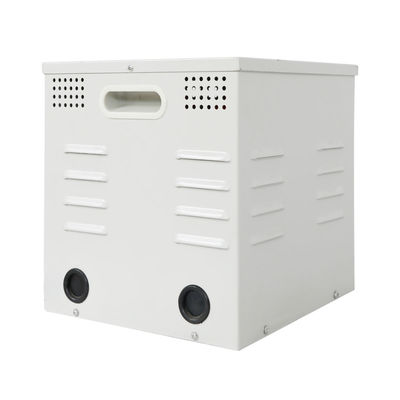

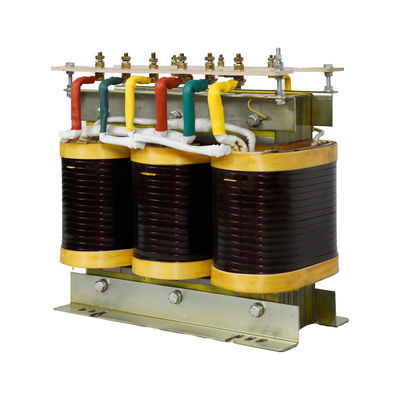

10kva 3 فاز ترانسفورماتور عایق بندی نوع خشک افزایش 208V 220V به 380V 400V
خلاصه
ترانسفورماتورهای سه فاز سری SG به طور گسترده ای در AC 50 ~ 60Hz، ورودی، ولتاژ خروجی بیش از 500V در انواع موارد استفاده می شوند.برای انواع اهرم ولتاژ ورودی و خروجی، گروه های پیوستن، تنظیم تعداد و محل دور ((معمولا ± 5٪) ، تخصیص ظرفیت پیچ، پیچ ثانویه تک فاز مجهز است، استفاده از دایره های صاف کننده، یا نه,و غیره
بر اساس خواسته های کاربر، محصول می تواند با دقت طراحی و تولید شود.
مَين دَا تا
نام محصول | فروش مستقیم کارخانه 208V 220V به 380V 400V 440V 480V ترانسفورماتور 3 فاز 10KVA |
مدل محصول | SG/QZB/SBK/ترانسفارمر قدرت/ZSG/SBDG/EPS UPS |
مواد پیچ و خم | سیم مس یا سیم آلومینیوم مسموم |
ظرفیت | 0.1KVA-2500KVA |
ولتاژ ورودی | سفارشی |
ولتاژ خروجی | سفارشی |
فرکانس | 50/60 هرتز |
نوع اتصال | DYN11/YYN0 |
سطح عایق بندی | F/H |
سطح حفاظت از محفظه ها | IP20 |
آزمون فشاری | ۲٫۵KV/ دقیقه از درجه اول تا ثانویه؛ |
۲٫۵ کیلوولت/دقیقه | |
ثانویه به زمین ایمنی1.5KV/min | |
مقاومت عایق | ۲٫۲۵۰۰ ولت اولیه تا ثانویه>۱۰۰ مگومتر؛ |
۲۵۰۰ ولت>۱۰۰ مگومتر | |
ثانویه به زمین ایمنی 1500V>100megohm | |
مقاومت زمین | 25A<100milliohm |
تست ولتاژ مقاومت به واسطه اندوکشن | 125 هرتز / 800 ولت / 60s |
روش خنک کننده | خنک کننده طبیعی یا هوا |
افزایش دما | ≤ 125K |
نسبت تبدیل | <3٪ |
جریان حمل هوا | <3٪ |
ولتاژ مقاومت | حدود 4.5 درصد |
کل خسارات | ۴٪ |
کارایی | 80 تا 99 درصد |
دمای کار | -15°C-40°C (40°C، 90%R.H، 56 روز) |
دمای ذخیره سازی | -25°C~100°C ((40°C، 90%R.H، 56 روز) |
گواهینامه | CE،ISO |
مشخصات
مدل (کوا) |
ولتاژ اولیه | ولتاژ ثانویه | برگه گروه اتصال | ابعاد شکل | ابعاد نصب | K*J | ابعاد جعبه | |||||
Bmax | Dmax±5 | اِمیکس | A | C±5 | Bmax | Dmax±5 | اِمیکس | |||||
SG-10KVA | 660 400 380 200 |
380 220 110 36 |
آره Y/d D/y D/d |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
SG-15KVA | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
SG-20KVA | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
SG-30KVA | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
SG-50KVA | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
SG-80KVA | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
SG-100KVA | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
SG-300KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-500KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-1000KVA | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
SG-2000KVA | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
SG-3000KVA | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
SG-4000KVA | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
SG-5000KVA | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
SG-6000KVA | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 |
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
