| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | D-100/15 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$10000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| نوع ترانسفورماتور: | پد نصب شده است | روش خنک کننده: | <i>ONAN;</i> <b>روی یک؛</b> <i>Self-Cooled</i> <b>خود خنک شده</b> |
|---|---|---|---|
| فرکانس: | 50 هرتز / 60 هرتز | سطح عایق: | A/E |
| ولتاژ اولیه: | 13200GrdY/7620 | ولتاژ ثانویه: | 240/120 ولت (L-N-L) |
| ظرفیت: | 100KVA | فاز: | تک فاز |
| برجسته: | ترانسفورماتور 100kVA,ترانسفورماتور واحد فاز,نوع روغن ترانسفورم 12.4 Kv,Single Phase Loop Feed Transformer,Oil Type Transformer 12.4 Kv |
||

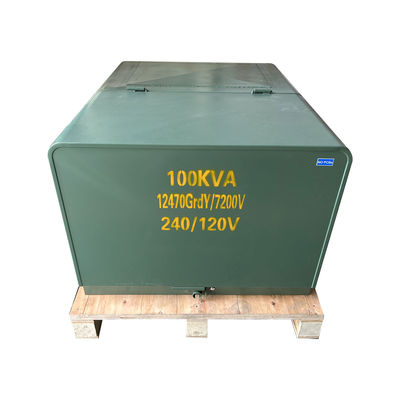

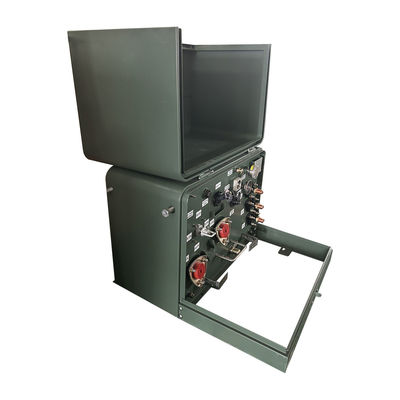

ترانسفورماتور 100kva Single Phase Pad Mounted Loop 34.5kv 13.2kv 12.4 Kv
خلاصه
1) ترانسفورماتورهای تک فاز نصب شده در داخل یک کابینت با درب و قفل قرار می گیرند، معمولا در فضای باز قرار دارند. این ترانسفورماتورها با قدرت 15-250 kVA ساخته شده اند.
2) همه این ترانسفورماتورهای توزیع شده با عایق روغن، خنک کننده سیف، در دسترس در حلقه یا تغذیه شعاعی هستند و جلوی مرده هستند.
3) این ترانسفورماتورها در دو پیکربندی اساسی وجود دارند که شامل رادیو و حلقه تغذیه می شوند که بر اساس نوع مدار که ترانسفورماتورها روی آن قرار می گیرند انتخاب می شوند.
جزئیات محصول
ویژگی
• مطابق با استاندارد های ANSI®، IEEE® و NEMA® یا فراتر از آن
• مطابق با استاندارد بهره وری انرژی 10 CFR بخش 431 برای ترانسفورماتورهای توزیع
• پوشش مخزن بیش از IEEE Std C57 است.12.28TM-2005 و IEEE Std C57.12استانداردهای.29TM-2005 (فقط واحدهای فولاد ضد زنگ)
• انطباق کامل با IEEE Std C5712.28TM-2005 استاندارد الزامات یکپارچگی محفظه
• برچسب نامی با لیزر حک شده
• وسایل بلند کننده فولاد ضد زنگ
• مقررات زمین گیری مخزن
• دستگاه کاهش فشار اتوماتیک
• روغن معدنی برق
• درب با پیچ و بشکه های فولاد ضد زنگ
• جیب قفل شناور برای تراز آسان
• قفل درب پنتا هید فولاد ضد زنگ
• تهیه و تخلیه روغن
• سقف قابل برداشتن
• پوشش مخزن گنبدی جوش
• چاه های با ولتاژ بالا - 200 A
مشخصات
| Sمشخصات ترانسفورمور نصب شده بر روی پد | ||||||||
| رتبه بندی | ولتاژ بالا ((kV) | هيچ از دست دادن بار | در بار از دست دادن | ارتفاع | عمق | عرض | وزن روغن ((کیلوگرم) | وزن کل ((kg) |
| (kVA) | (ملی متر) | (ملی متر) | (ملی متر) | |||||
| 15 کلووا | 34.5/19.92 13.8/8 13.2/76 12.47/72 یا دیگران |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 کلووا | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 کلووا | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 کلووا | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| ۷۵ کیلووایت | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 کلووا | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| ۱۶۷ کیلو وات | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| ۲۵۰ کیلو وات | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
لوازم جانبی اختیاری
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
