فاز: | سه مرحله | ظرفیت: | 2500 KVA |
---|---|---|---|
ولتاژ اولیه: | 24940GrdY/14400 | ولتاژ ثانویه: | 480Y/277 |
فرکانس: | 60 هرتز | افزایش دما: | 65 درجه سانتی گراد |
رتبه بندی عایق: | کلاس E عایق بندی - 120°C، 248°F | کلاس خنک کننده: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>خود خنک شده</b> |
برجسته: | ترانسفورماتور نصب شده بر باد 2500Kva,2500 KVA ترانسفورماتور سه فاز,ترانسفورماتور نصب شده بر روی پد KNAN,2500 Kva Three Phase Transformer,KNAN Pad Mounted Transformer |

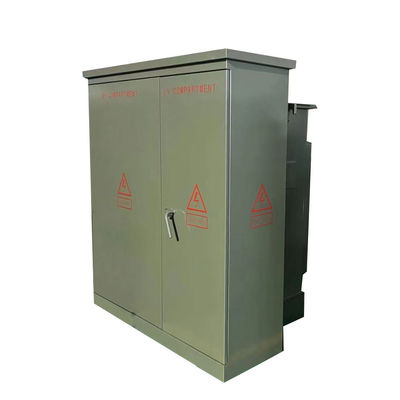

2500kva سه فاز پد نصب ترانسفورمور گام به پایین 24940v به 480v
توضیحات محصول
نام محصول | ترانسفورماتور سه فازی ANSI |
ولتاژ نامی | 7.2KV7.62KV، 10KV، 11KV،12.47KV13.2KV13.8KV، 20KV یا 33KV یا 35KV |
ظرفیت نامی | 50KVA ~ 5000KVA |
استاندارد | IEC، ANSI، DIN، BS، GB یا دیگر |
مواد هسته و پیچ و تاب | هسته فلزی آمورف، سیم پیچ مس یا سیم پیچ آلومینیوم |
عکس های کارخانه
جابجایی اصلی
1-تغییرگر 5-موقعیت
2)4 موقعیت سوئیچ توقف بار، می تواند با یک چوب گرم کار کند و انعطاف پذیری در تعمیر و نگهداری را فراهم می کند.
اتصال پایان
1) کابل های اصلی برق با کانکتورهای آرنج متصل می شوند.
2) چاه های بش با فشار خارجی با ورودی های بار شکن.
3)بوشینگ های کامل بار شکستن یا غیر بار شکستن
4) پایان ثانویه بشینگ های بیرونی با NEMA 4 سوراخ، 6 سوراخ، 8 سوراخ، 10 سوراخ یا 12 سوراخ ، پشتیبانی های Spade در دسترس هستند.
دستگاه محافظ
1) فیوز های بیونت فیوز های محدود کننده جریان جزئی.
2) دستگاه کاهش فشار خودکار.
3) اندازه گیری سطح روغن.
۴) دمات نورد روغن
5) فشار وکیوم گج.
6) دریچه تخلیه با نمونه گیر
7) کلاس توزیع، گیرنده های اکسید فلزی، 3-36 kV.
8)طبقه توزیع، گیرنده های صمام 3-27 کیلو ولت
مشخصات
ترانسفورماتور سه فاز | ||||
قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است ، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بازرسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایشات کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
