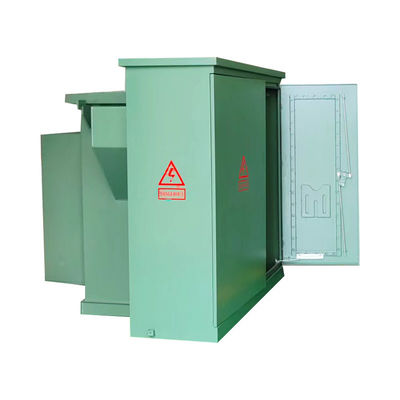

فاز: | سه | نوع ترانسفورماتور: | پد نصب شده، نوع محفظه ای |
---|---|---|---|
ظرفیت: | 500KVA | کلاس عایق: | E |
ولتاژ اولیه: | 13200 ولت | ولتاژ ثانویه: | 208Y/120 |
افزایش دما: | 65 درجه سانتی گراد | کارایی: | 99 درصد |
برجسته: | ترانسفورماتور نصب شده بر روی پد 500kva,ترانسفورماتور نصب شده بر روی پد 208v,99٪ کارایی ترانسفورماتور روغن,Pad Mounted Transformer 208v,99% Efficiency Oil Type Transformer |
توضیحات محصول
نام محصول | ترانسفورماتور سه فازی ANSI |
ولتاژ نامی | 7.2KV7.62KV، 10KV، 11KV،12.47KV13.2KV13.8KV، 20KV یا 33KV یا 35KV |
ظرفیت نامی | 50KVA ~ 5000KVA |
استاندارد | IEC، ANSI، DIN، BS، GB یا سایر |
مواد هسته و پیچ و تاب | هسته فلزی آمورف، سیم پیچ مس یا سیم پیچ آلومینیوم. |
عکس های کارخانه
عملکرد
1)هیچ مخزن روغن وجود ندارد، ارتفاع ترانسفورماتور کاهش می یابد، می تواند فضای نصب و هزینه های حمل و نقل را صرفه جویی کند.
2) انعطاف پذیری رادیاتور موج دار می تواند تغییر حجم روغن ناشی از تغییر دمای را جبران کند.
3) جعبه مخزن رادیاتور موج دار است، نه تنها دارای عملکرد خنک کننده است بلکه دارای عملکرد "تنفس" نیز است.
4) روغن ترانسفورماتور با هوا تماس ندارد،که به طور موثر مانع از غوطه ور شدن اکسیژن و آب در ترانسفورماتور می شود و منجر به بدتر شدن عملکرد می شود (پاشیری مواد و روغن).
5)ساختمانی جدید از پیچ و تاب ولتاژ بالا و پایین، ترتیب مناسب برای لوله روغن و اتصال که افزایش ظرفیت مقاومت مکانیکی و ضد کوتاه.
6)ما از حلقه های مارپیچی با مسیر روغن طولی استفاده می کنیم تا اثر خنک کننده بهتری داشته باشیم.ما بهبود حمایت موثر از صفحه پایانی حلقه را به تقویت قابلیت ضد شارژ مدار برق.
مشخصات
ترانسفورماتور سه فاز نصب شده | ||||
قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
