| محل منبع: | چین |
|---|---|
| نام تجاری: | WINLEY |
| گواهی: | CE,ISO |
| شماره مدل: | S-500/12 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
| قیمت: | $1000-$150000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 1000 مجموعه در ماه |
| فاز: | سه | نوع ترانسفورماتور: | پد نصب شده، نوع محفظه ای |
|---|---|---|---|
| ظرفیت: | 225 کیلو ولت آمپر | کلاس عایق: | E |
| ولتاژ اولیه: | 12470 ولت | ولتاژ ثانویه: | 208Y/120 |
| افزایش دما: | 65 درجه سانتی گراد | کارایی: | 99 درصد |
| برجسته: | 225 ترانسفورماتور نصب شده بر روی پد Kva,ترانسفورماتور نصب شده بر روی پد 3 فاز,99 درصد ترانسفورماتور غوطه ور شده,3Phase Pad Mounted Transformer,99% Oil Immersed Transformer |
||

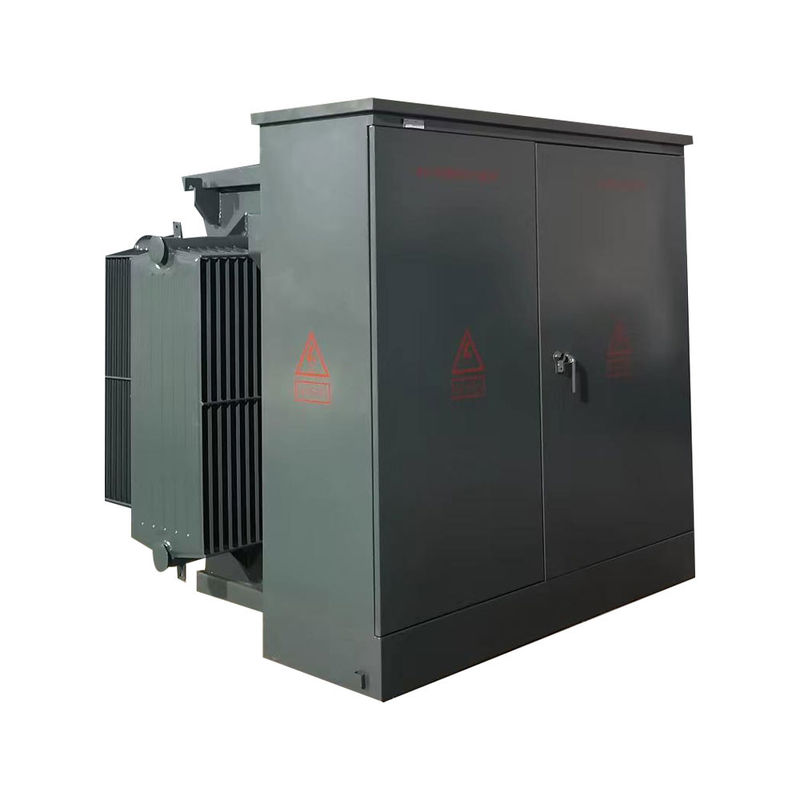

۲۲۵ Kva روغن ترانسفورموری سه فاز نصب شده غرق شده از ۱۲۴۷۰ ولت تا ۲۰۸ ولت
ساختار محصول
1) بخش ترانسفورماتور و بخش کابینت کنترل از نسخه ایالات متحده که بخش ترانسفورماتور یک ساختار کاملاً مهر و موم است،و روغن عایق کننده می تواند دو نوع روغن نقطه روشن شدن بالا یا روغن معمولی باشد..
2) کابینت کنترل به یک اتاق ولتاژ بالا و یک اتاق ولتاژ پایین تقسیم شده است.
3) اتاق ولتاژ بالا مجهز به: پلاگین کابل ولتاژ بالا، گیرنده رعد و برق، دستگیره کار گیرنده بار، دستگیره سوئیچ لوله کشی غیر تحریک، فیوز پلاگین، شیر فشار،ترمومتر، فشار سنج، روغن موقعیت سنج، روغن پر کردن پلگ، روغن دریچه های تخلیه، و غیره، سوئیچ های بار، خاموش کردن تحریک نل تغییر دهنده، فیوز پلگ در و غیرههمگی با هسته ترانسفورمور در روغن ترانسفورمور غوطه ور می شوند.کابل ولتاژ بالا و ترانسفورماتور با اتصال کابل آرنج متصل می شوند.
4) طرف ولتاژ پایین می تواند با قطع کننده های باد، ترانسفورماتورهای جریان و همچنین اندازه گیری انرژی الکتریکی، آمپتر و ولت متری نصب شود.و مدارهای خروجی و دستگاه های جبران ظرفیت می توانند با توجه به نیازهای کاربر پیکربندی شوند.
مشخصات
| ظرفیت نامی | گروه ولتاژ ((kV) | از دست دادن ((kW) | وزن (کیلوگرم) | (ملی متر) | اندازه | ||||||||||
| روش اتصال | بدون بار | بار | جریان بدون بار | ولتاژ مقاومت | (L) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | ماشین | روغن | کل | ابعاد | عمودی | افقی | |||
| 50 | 0.4 | Dyn11 Yd11 داین5 آره |
0.21 | 1.21 | 2 | 6.50 درصد | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
