فاز: | سه | فرکانس: | 50 هرتز / 60 هرتز |
---|---|---|---|
افزایش دما: | 65 درجه | کلاس عایق: | E |
ولتاژ ثانویه: | 480Y/277 | نوع: | پد نوع روغن نصب شده است |
ولتاژ اولیه: | 20780 ولت یا سفارشی کنید | ظرفیت رتبه بندی شده: | 3000KVA |
برجسته: | ترانسفورماتور نصب شده در پد 25KV,ترانسفورماتور نصب شده بر باد 3000 KVA,3P ترانسفورماتور غوطه ور شده روغن 3000Kva,3000 KVA Pad Mounted Transformer,3P Oil Immersed Transformer 3000Kva |

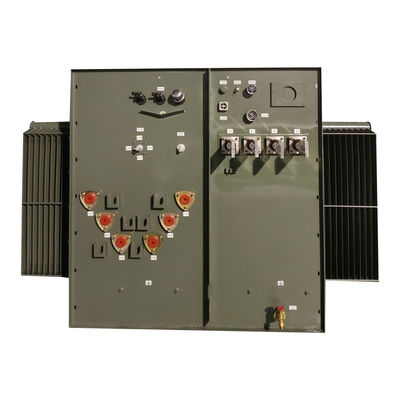

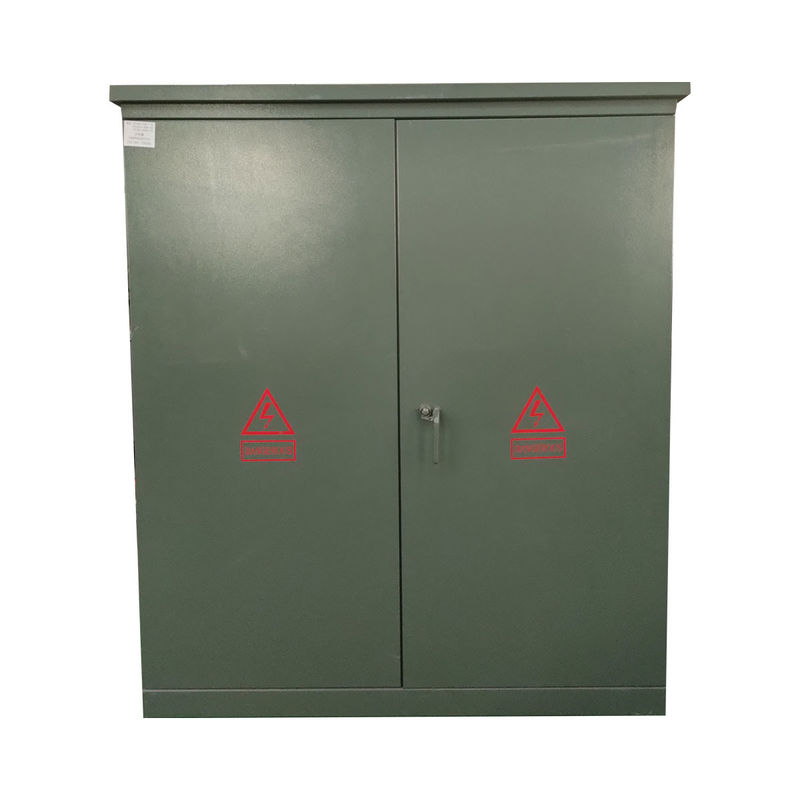

500 KVA/1000KVA/2000KVA ترانسفورماتور سه فازی غوطه ور شده در روغن 13.2KV
عملکرد
1ساختار کاملا مهر و عایق می تواند تضمین امنیت فرد.
2.این نه تنها برای شبکه حلقه استفاده می شود بلکه همچنین ترمینال است.
3.از دست دادن کم، سر و صدا کم، عملکرد برتر
4. دماي پايين، توان حمل زياد
5. ترانسفورمور ساختار خاص را اتخاذ می کند و مزایای برجسته آن کیفیت بالا است
داده های اصلی
نوع ترانسفورماتور | از نوع قطعات |
پیکربندی ترانسفورم | پد پر از مایع نصب شده |
فاز | سه مرحله |
ظرفیت | ۳۰۰۰ کیلو وات |
گروه بردار | DYN1 |
ولتاژ اولیه | 20780 ولت |
کلاس ولتاژ اولیه | کلاس 25 کیلووتی |
ولتاژ ثانویه | 480Y/277 |
BIL ثانویه | 30 کیلو ولت |
فرکانس | ۶۰ هرتز |
افزایش دما | ۶۵ درجه سانتیگراد |
درجه بندی عایق بندی | کلاس E عایق بندی - 120°C، 248°F |
کلاس خنک کننده | KNAN؛ خود خنک کننده |
دکمه تغییر دهنده | 5-موقعیت تغییر نل |
مقاومت (معمولی) | 5.0-7.5 درصد |
مواد پیچ و خم | مس |
درجه حرارت محیطی | ۴۰ درجه سانتیگراد |
سطح صدا | 55 دبیای |
بهره وری % | 99.10 درصد |
مشخصات
ترانسفورماتور سه فاز نصب شده | ||||
قدرت نامی (KVA) | ولتاژ بالا (KV) | ولتاژ پایین (V) | خسارت (W) | |
از دست دادن بدون بار (W) | از دست دادن بار (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ یا دیگران |
120 و 240 ولت 480Y/ ۲۷۷ ولت 600Y/ ۳۴۷ ولت |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
نقشه های فنی
فرآیند تولید
سوالات عمومی
1س: ميشه يه سفارش نمونه داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.
2. س: زمان سرب چیست؟
A: زمان تولید انبوه 15-25 روز.
3. س: مدت گارانتی چقدر است؟
A: 24 ماه از B / L. اگر مشکلی در مورد لوازم جانبی وجود داشته باشد، فقط عکس لوازم جانبی آسیب دیده را ارائه دهید، سپس ما خدمات رایگان را ارائه می دهیم. با توجه به تعداد محصولات،ما لوازم جانبی آسیب دیده را به صورت رایگان فراهم می کنیم.. ما همچنین می توانیم پشتیبانی فنی را در صورت نیاز ارائه دهیم.
4سوال: آیا OEM / ODM در دسترس است؟
A: بله، این است! ما تولید کننده با تیم تحقیق و توسعه خود هستیم، ما می توانیم محصولات را با توجه به نقاشی یا الزامات مشتری سفارشی کنیم.
خدمات سفارشی:
a. رنگ سفارشی و عملکرد ویژه.
b. جعبه سفارشی.
ج. لوگو مشتری را چاپ کنید.
d. ایده های دیگر شما در مورد محصول، ما می توانیم به شما در طراحی و قرار دادن آنها در تولید کمک کنیم. خدمات سفارشی بالا باید قبل از تولید تایید شود.
5. س: چگونه برای کنترل کیفیت محصولات؟
A: شرکت ما مالک فناوری اصلی است، همه انواع محصولات دارای گواهینامه CE هستند. ما مهندسین حرفه ای داریم. کارگران به شدت نیاز دارند محصولات را مطابق با نقشه ها بسازند.هر فرآیند دارای مربیان فنی استناظران QC به طور منظم تولید را بررسی می کنند. ما آزمایش عملکرد محصولات را در طول تولید انجام می دهیم و آزمایش کیفیت جامع را هنگامی که محصولات تکمیل می شوند انجام می دهیم.
